# ELITEGROUP COMPUTER SYSTEMS, INC.
MONIPUTER
Device Type Mainboard
Processor CX 6X86/IBM 6X86/CX 686MX/IBM 6X86MX/AM K5/AM
K6/Pentium
Processor Speed 75/90/100/120/133/150/166/200/233MHz
Chip Set Intel
Video Chip Set ATI
Maximum Onboard 256MB (EDO & SDRAM supported)
Memory
Maximum Video 4MB
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 254mm x 218mm
I/O Options Game/MIDI port, parallel port, PS/2 mouse
port, serial ports (2), VGA feature
connector, riser slot, line in, line out, TV
line in, modem line in, TV tuner connector
NPU Options None

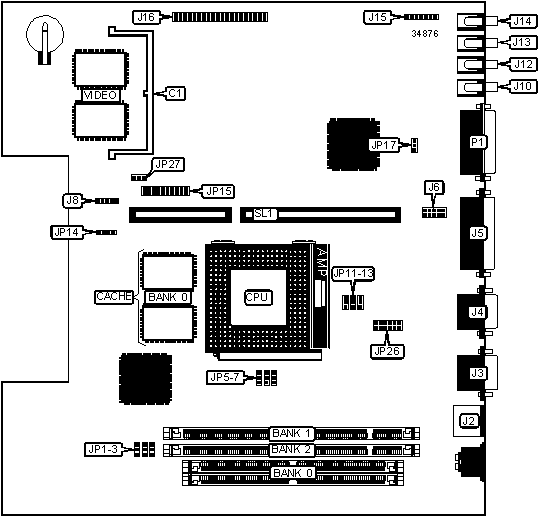

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| Video memory | C1 | TV line in | J13 |
| bracket | | | |
|------------------+----------+-------------------+----------|
| PS/2 mouse port | J2 | Modem line in | J14 |
|------------------+----------+-------------------+----------|
| Serial port 1 | J3 | Internal modem | J15 |
| | | audio | |
|------------------+----------+-------------------+----------|
| Serial port 2 | J4 | ATI feature | J16 |
| | | connector | |
|------------------+----------+-------------------+----------|
| Parallel port | J5 | CPU fan power | JP14 |
|------------------+----------+-------------------+----------|
| USB connector | J6 | VGA interface | JP15 |
|------------------+----------+-------------------+----------|
| TV tuner | J8 | Game/MIDI port | P1 |
| connector | | | |
|------------------+----------+-------------------+----------|
| Line in | J10 | Riser slot | SL1 |
|------------------+----------+-------------------+----------|
| Line out | J12 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| » | Password normal operation | JP17 | Pins 2 & 3 closed |
|---+----------------------------+-------+-------------------|
| | Password clear | JP17 | Pins 1 & 2 closed |
|---+----------------------------+-------+-------------------|
| | On board video enabled | JP27 | Pins 2 & 3 closed |
|---+----------------------------+-------+-------------------|
| | On board video disabled | JP27 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
|----------------------------+-------------------------------|
| 256MB | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/SIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP1 | JP2 | JP3 |
|----------+----------------+----------------+---------------|
| » | 3.3v | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 5v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (2) 32K x 32 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: Board accepts 2MB/4MB video memory. The |
| configuration is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|120MHz | 50MHz | 2x |2 & |2 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|133MHz | 55MHz | 2x |2 & |2 & |1 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 3 | 2 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|150MHz | 60MHz | 2x |1 & |2 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|166MHz | 66MHz | 2x |2 & |1 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|200MHz | 75MHz | 2x |1 & |2 & |1 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|120MHz | 50MHz | 2x |2 & |2 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|133MHz | 55MHz | 2x |2 & |2 & |1 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 3 | 2 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|150MHz | 60MHz | 2x |1 & |2 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|166MHz | 66MHz | 2x |2 & |1 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|200MHz | 75MHz | 2x |1 & |2 & |1 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|150MHz | 75MHz | 2x |1 & |2 & |1 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|150MHz | 75MHz | 2x |1 & |2 & |1 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & |2 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 3 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & |2 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|100MHz | 66MHz | 1.5x |2 & |1 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|120MHz | 60MHz | 2x |1 & |2 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|133MHz | 66MHz | 2x |2 & |1 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|150MHz | 60MHz | 2.5x |1 & |2 & |2 & |2 & 3|2 & 3|2 & 3|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |1 & |2 & |2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|200MHz | 66MHz | 3x |2 & |1 & |2 & |2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|233MHz | 66MHz | 3.5x |2 & |1 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 3 | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & |2 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 3 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & |2 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|100MHz | 66MHz | 1.5x |2 & |1 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|120MHz | 60MHz | 2x |1 & |2 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|133MHz | 66MHz | 2x |2 & |1 & |2 & |2 & 3|1 & 2|2 & 3|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|150MHz | 60MHz | 2.5x |1 & |2 & |2 & |2 & 3|2 & 3|2 & 3|
| | | | 2 | 3 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |1 & |2 & |2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|200MHz | 66MHz | 3x |2 & |1 & |2 & |2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP5 |JP6 |JP7 |JP11 |JP12 |JP13 |
| speed | speed | | | | | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |1 & |2 & |2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|200MHz | 66MHz | 3x |2 & |1 & |2 & |2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | 3 | | | |
|-------+--------+----------+----+----+----+-----+-----+-----|
|233MHz | 66MHz | 3.5x |2 & |1 & |2 & |2 & 3|1 & 2|1 & 2|
| | | | 3 | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
|Voltage |JP26/pins |JP26/pins |JP26/pins|JP26/pins|JP26/pins|
| | | | | | |
| | 1 & 2 | 3 & 4 | 7 & 8 | 9 & 10 | 11 & 12 |
|--------+----------+----------+---------+---------+---------|
| 2.5v | Open | Open | Open | Open | Closed |
|--------+----------+----------+---------+---------+---------|
| 2.8v | Open | Open | Open | Closed | Open |
|--------+----------+----------+---------+---------+---------|
| 2.9v | Open | Open | Closed | Open | Open |
|--------+----------+----------+---------+---------+---------|
| 3.2v | Open | Closed | Open | Open | Open |
|--------+----------+----------+---------+---------+---------|
| 3.3v | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
