# FIRST INTERNATIONAL COMPUTER, INC.
PAK-2005 (USB)
Device Type Mainboard
Processor CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX
686MX/IBM 6X86MX/
AM K5/AM K6/Pentium
Processor Speed 90/100/120/133/150/166/200/233/266/300MHz
Chip Set VIA
Video Chip Set S3
Maximum Onboard 256MB (EDO & SDRAM supported)
Memory
Maximum Video 2MB
Memory
Cache 256/512/1024KB
BIOS Award
Dimensions 254mm x 218mm
I/O Options Floppy drive interface, green PC connector,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), VGA feature
connector, VGA port, riser slot, IR
connector, USB connector
NPU Options None

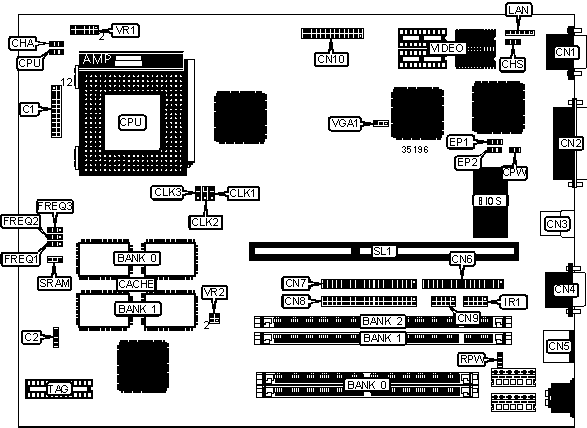

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+-----------+------------------+----------|
| Power LED & | C1/pins 1 | USB connector | CN3 |
| keylock | - 5 | | |
|------------------+-----------+------------------+----------|
| Turbo LED | C1/pins 6 | Serial port 1 | CN4 |
| | & 7 | | |
|------------------+-----------+------------------+----------|
| Green PC | C1/pins 8 | PS/2 mouse port | CN5 |
| connector | & 9 | | |
|------------------+-----------+------------------+----------|
| Green PC LED | C1/pins | Floppy drive | CN6 |
| | 10 & 11 | interface | |
|------------------+-----------+------------------+----------|
| Speaker | C1/pins | IDE interface 1 | CN7 |
| | 12 - 15 | | |
|------------------+-----------+------------------+----------|
| IDE interface | C1/pins | IDE interface 2 | CN8 |
| LED | 16 & 17 | | |
|------------------+-----------+------------------+----------|
| Soft off power | C1/pins | Serial port 2 | CN9 |
| supply | 18 & 19 | | |
|------------------+-----------+------------------+----------|
| Reset switch | C1/pins | VGA feature | CN10 |
| | 20 & 21 | connector | |
|------------------+-----------+------------------+----------|
| External battery | C2 | CPU fan power | CPU |
|------------------+-----------+------------------+----------|
| Chassis fan | CHA | IR connector | IR1 |
| power | | | |
|------------------+-----------+------------------+----------|
| Chassis alarm | CHS | Wake on LAN | LAN |
| connector | | connector | |
|------------------+-----------+------------------+----------|
| VGA port | CN1 | Remote power | RPW |
| | | connector | |
|------------------+-----------+------------------+----------|
| Parallel port | CN2 | Riser slot | SL1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------+--------+-------------------|
| » | Password disabled | CPW | Open |
|---+---------------------------+--------+-------------------|
| | Password enabled | CPW | Closed |
|---+---------------------------+--------+-------------------|
| » | Burst type select Intel | SRAM | Pins 1 & 2 closed |
|---+---------------------------+--------+-------------------|
| | Burst type select linear | SRAM | Pins 2 & 3 closed |
|---+---------------------------+--------+-------------------|
| » | On board video enabled | VGA1 | Pins 1 & 2 closed |
|---+---------------------------+--------+-------------------|
| | On board video disabled | VGA1 | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
|----------------------------+-------------------------------|
| 256MB | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|------------+---------------+---------------+---------------|
| 256KB | (2) 32K x 32 | None | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 512KB | (2) 64K x 32 | None | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 512KB | (2) 32K x 32 | (2) 32K x 32 | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 1MB | (2) 64K x 32 | (2) 64K x 32 | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: The chip size for the video memory is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86L) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |55MHz | 2.5x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |60MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |55MHz | 3x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 2.5x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|266MHz |66MHz | 3.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86MX) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |55MHz | 2.5x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |60MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |55MHz | 3x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 2.5x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|266MHz |66MHz | 3.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|100MHz |66MHz | 1.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|120MHz |60MHz | 1.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |66MHz | 1.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 1.75x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 1.75x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 2x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|2 & 3|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|266MHz |66MHz | 4x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|2 & 3|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|300MHz |66MHz | 4.5x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|2 & 3|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|100MHz |66MHz | 1.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|120MHz |60MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |66MHz | 2x |1 & 2|1 & 2|1 & |2 & 3|1 & 2|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|1 & |2 & 3|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|1 & |1 & 2|2 & 3|1 & 2|
| | | | | | 2 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5x |1 & 2|1 & 2|1 & |1 & 2|1 & 2|1 & 2|
| | | | | | 2 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | VR1 | VR2 |
|--------------------+--------------------+------------------|
| 3.3v | Pins 3 & 4 closed | Open |
|--------------------+--------------------+------------------|
| 3.5v | Pins 1 & 2 closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|---------+--------+--------------------+--------------------|
| 3.3v | 2.1v | Pins 11 & 12 | Pins 1 & 2, 3 & 4 |
| | | closed | closed |
|---------+--------+--------------------+--------------------|
| 3.3v | 2.8v | Pins 9 & 10 closed | Pins 1 & 2, 3 & 4 |
| | | | closed |
|---------+--------+--------------------+--------------------|
| 3.3v | 2.9v | Pins 7 & 8 closed | Pins 1 & 2, 3 & 4 |
| | | | closed |
|---------+--------+--------------------+--------------------|
| 3.3v | 3.2v | Pins 5 & 6 closed | Pins 1 & 2, 3 & 4 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH BIOS SELECTION |
|------------------------------------------------------------|
| Type | EP1 | EP2 |
|------------------+--------------------+--------------------|
| AMD 28F010A | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| AMD 28F020 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| ATMEL 29C010A | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| ATMEL AT29C020 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| Intel 28F001 | Pins 2 & 3 closed | Open |
|------------------+--------------------+--------------------|
| Intel 28F002 | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| MXIC MX28F1000P | Pins 2 & 3 closed | Open |
|------------------+--------------------+--------------------|
| MXIC MX28F2000P | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| SST 29EE010 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| SST 29EE020 | Pins 1 & 2 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
