# J-BOND COMPUTER SYSTEMS CORPORATION
JB A325C-D/JB A333C-D
Processor 80386DX
Processor Speed 25/33MHz
Chip Set C & T
Max. Onboard DRAM 32MB
Cache None
Dimensions 330mm x 218mm
BIOS AMI
I/O Options None
NPU Options 80387/3167

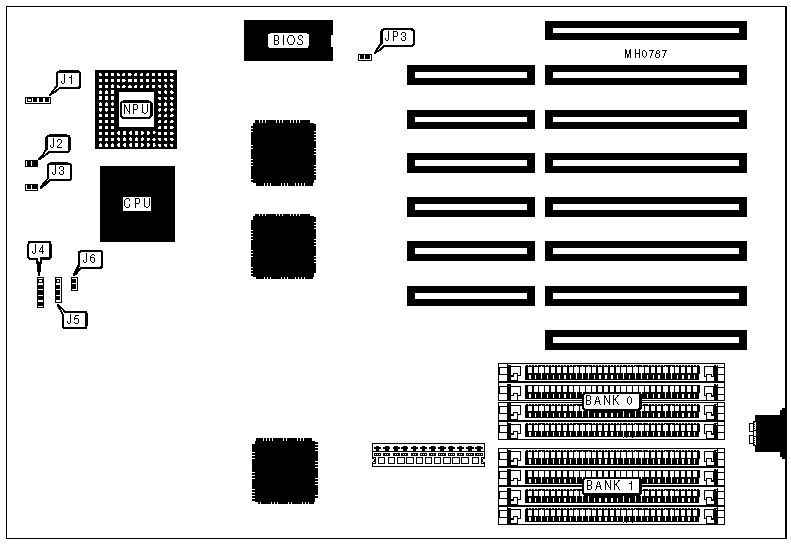

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| External battery | J1 | Power LED & | J4 |
| | | keylock | |
|------------------+----------+-------------------+----------|
| Turbo LED | J2 | Speaker | J5 |
|------------------+----------+-------------------+----------|
| Turbo switch | J3 | Reset switch | J6 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|----------------------------------------+--------+----------|
| ยป | CPU speed switchable from turbo | JP3 | Open |
| | switch | | |
|---+------------------------------------+--------+----------|
| | CPU speed switchable from turbo | JP3 | Closed |
| | switch and keyboard | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (4) 256K x 9 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 16MB | (4) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 |
+------------------------------------------------------------+
