# IPC CORPORATION, LTD.
IPC FAMILY MAGIC
Processor 80486SX/SL80486SX/SL80486SX2/ODP486SX/UMCU5/80486DX/SL80486DX/CX486M7/AM486DX2/80486DX2/SL80486DX2/P24D/80486DX4/
Pentium Overdrive
Processor 25/33/40/50(internal)/50/66(internal)/75(internal)/80(internal)/ 100(internal)MHz
Speed
Chip Set SIS
Max. 64MB
Onboard
DRAM
Cache 64/128/256/512KB
BIOS Award
Dimensions 250mm x 220mm
I/O 32-bit VESA local bus slots (3), green PC connector
Options
NPU None
Options

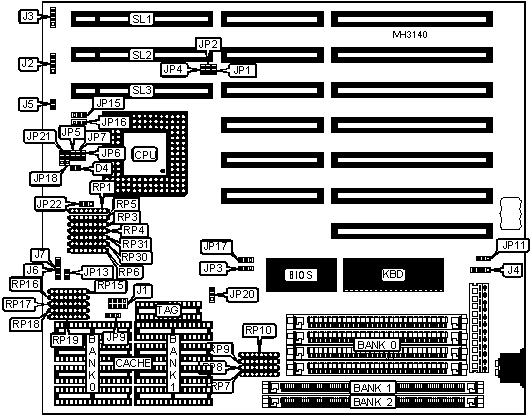

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Green PC LED | D4 | Reset switch | J5 |
|-------------------+----------+------------------+----------|
| Green PC | J1 | Turbo switch | J6 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Power LED & | J2 | Turbo LED | J7 |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Speaker | J3 | Green PC | JP13 |
| | | connector | |
|-------------------+----------+------------------+----------|
| External battery | J4 | 32-bit VESA | SL1 - |
| | | local bus slots | SL3 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | CMOS memory normal operation | JP11 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | CMOS memory clear | JP11 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | RP1 | N/A |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 1 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|-------------+---------------+---------------+--------------|
| 1MB | (4) 256K x 9 | NONE | NONE |
|-------------+---------------+---------------+--------------|
| 4MB | (4) 1M x 9 | NONE | NONE |
|-------------+---------------+---------------+--------------|
| 16MB | (4) 4M x 9 | NONE | NONE |
|-------------+---------------+---------------+--------------|
| 64MB | (4) 16M x 9 | NONE | NONE |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 2 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|-------------+--------------+---------------+---------------|
| 1MB | NONE | (1) 256K x 36 | NONE |
|-------------+--------------+---------------+---------------|
| 2MB | NONE | (1) 256K x 36 | (1) 256K x 36 |
|-------------+--------------+---------------+---------------|
| 4MB | NONE | (1) 1M x 36 | NONE |
|-------------+--------------+---------------+---------------|
| 5MB | NONE | (1) 256K x 36 | (1) 1M x 36 |
|-------------+--------------+---------------+---------------|
| 8MB | NONE | (1) 1M x 36 | (1) 1M x 36 |
|-------------+--------------+---------------+---------------|
| 16MB | NONE | (1) 4M x 36 | NONE |
|-------------+--------------+---------------+---------------|
| 20MB | NONE | (1) 1M x 36 | (1) 4M x 36 |
|-------------+--------------+---------------+---------------|
| 32MB | NONE | (1) 4M x 36 | (1) 4M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 3 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|-------------+--------------+---------------+---------------|
| 2MB | NONE | (1) 512K x 36 | NONE |
|-------------+--------------+---------------+---------------|
| 8MB | NONE | (1) 2M x 36 | NONE |
|-------------+--------------+---------------+---------------|
| 10MB | NONE | (1) 512K x 36 | (1) 2M x 36 |
|-------------+--------------+---------------+---------------|
| 16MB | NONE | (1) 2M x 36 | (1) 2M x 36 |
|-------------+--------------+---------------+---------------|
| 32MB | NONE | (1) 8M x 36 | NONE |
|-------------+--------------+---------------+---------------|
| 40MB | NONE | (1) 2M x 36 | (1) 8M x 36 |
|-------------+--------------+---------------+---------------|
| 64MB | NONE | (1) 8M x 36 | (1) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 4 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 2MB | (4) 256K x 9 | (1) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 5MB | (4) 256K x 9 | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 6MB | (4) 256K x 9 | (1) 256K x 36 | (1) 1M x 36 |
|------------+---------------+---------------+---------------|
| 8MB | (4) 1M x 9 | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 12MB | (4) 1M x 9 | (1) 1M x 36 | (1) 1M x 36 |
|------------+---------------+---------------+---------------|
| 18MB | (4) 256K x 9 | (1) 256K x 36 | (1) 4M x 36 |
|------------+---------------+---------------+---------------|
| 20MB | (4) 1M x 9 | (1) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 24MB | (4) 1M x 9 | (1) 1M x 36 | (1) 4M x 36 |
|------------+---------------+---------------+---------------|
| 32MB | (4) 4M x 9 | (1) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 36MB | (4) 1M x 9 | (1) 4M x 36 | (1) 4M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (4) 4M x 9 | (1) 4M x 36 | (1) 4M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 5 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 12MB | (4) 1M x 9 | (1) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 16MB | (4) 1M x 9 | (1) 2M x 36 | (1) 1M x 36 |
|------------+---------------+---------------+---------------|
| 36MB | (4) 1M x 9 | (1) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 48MB | (4) 4M x 9 | (1) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 64MB | (4) 4M x 9 | (1) 8M x 36 | (1) 4M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM RESISTOR CONFIGURATION |
|------------------------------------------------------------|
| DRAM | RP7 | RP8 | RP9 | RP10 |
| configuration | | | | |
|----------------+----------+----------+----------+----------|
| 1 | Not | Not | Not |Installed |
| |installed |installed |installed | |
|----------------+----------+----------+----------+----------|
| 2 | Not |Installed | Not | Not |
| |installed | |installed |installed |
|----------------+----------+----------+----------+----------|
| 3 |Installed | Not | Not | Not |
| | |installed |installed |installed |
|----------------+----------+----------+----------+----------|
| 4 | Not | Not | Not |Installed |
| |installed |installed |installed | |
|----------------+----------+----------+----------+----------|
| 5 | Not | Not |Installed | Not |
| |installed |installed | |installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|-----------+-------------+-------------+--------------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 | (1) 8K x 8 |
|-----------+-------------+-------------+--------------------|
| 128KB | (4) 32K x 8 | NONE | (1) 8K x 8 |
|-----------+-------------+-------------+--------------------|
| 256KB (A) | (4) 32K x 8 | (4) 32K x 8 | (1) 16K or (1) 32K |
| | | | x 8 |
|-----------+-------------+-------------+--------------------|
| 256KB (B) | (4) 64K x 8 | NONE | (1) 16K or (1) 32K |
| | | | x 8 |
|-----------+-------------+-------------+--------------------|
| 512KB | (4) 64K x 8 | (4) 64K x 8 | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP9 | JP20 |
|--------------------+-------------------+-------------------|
| 64KB | 1 & 2 | 2 & 3 |
|--------------------+-------------------+-------------------|
| 128KB | 2 & 3 | 1 & 2 |
|--------------------+-------------------+-------------------|
| 256KB (A) | 2 & 3 | 1 & 2 |
|--------------------+-------------------+-------------------|
| 256KB (B) | 2 & 3 | 1 & 2 |
|--------------------+-------------------+-------------------|
| 512KB | 2 & 3 | 1 & 2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE RESISTOR CONFIGURATION |
|------------------------------------------------------------|
| Size | RP15 | RP16 | RP17 | RP18 | RP19 |
|------+----------+----------+----------+----------+---------|
| 64KB |Installed | Not | Not | Not | Not |
| | |installed |installed |installed |installed|
|------+----------+----------+----------+----------+---------|
|128KB | Not |Installed | Not | Not | Not |
| |installed | |installed |installed |installed|
|------+----------+----------+----------+----------+---------|
|256KB | Not | Not |Installed | Not | Not |
| (A) |installed |installed | |installed |installed|
|------+----------+----------+----------+----------+---------|
|256KB | Not | Not | Not |Installed | Not |
| (B) |installed |installed |installed | |installed|
|------+----------+----------+----------+----------+---------|
|512KB | Not | Not | Not | Not |Installed|
| |installed |installed |installed |installed | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP3 | JP17 | JP18 | JP21 | JP23 |
|-------------+---------+---------+---------+--------+-------|
| 80486SX | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| SL80486SX | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| SL80486SX2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| ODP486SX | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 |
|-------------+---------+---------+---------+--------+-------|
| UMCU5 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| 80486DX | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| SL80486DX | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| CX486M7 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| AM486DX2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| 80486DX2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| SL80486DX2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| P24D | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| 80486DX4 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|-------------+---------+---------+---------+--------+-------|
| P24T | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+----------------------------------------------------------------------+
| CPU TYPE CONFIGURATION (CON’T) |
|----------------------------------------------------------------------|
| Type | RP3 | RP4 | RP5 | RP6 | RP30 | RP31 |
|----------+---------+---------+---------+---------+---------+---------|
| 80486SX | Not | Not |Installed| Not | Not |Installed|
| |installed|installed| |installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
|SL80486SX | Not | Not |Installed| Not | Not |Installed|
| |installed|installed| |installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
|SL80486SX2| Not | Not |Installed| Not | Not |Installed|
| |installed|installed| |installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| ODP486SX |Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| UMCU5 | Not | Not |Installed| Not | Not |Installed|
| |installed|installed| |installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| 80486DX |Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
|SL80486DX |Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| CX486M7 |Installed| Not | Not | Not |Installed| Not |
| | |installed|installed|installed| |installed|
|----------+---------+---------+---------+---------+---------+---------|
| AM486DX2 |Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| 80486DX2 |Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
|SL80486DX2|Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| P24D | Not |Installed| Not |Installed| Not | Not |
| |installed| |installed| |installed|installed|
|----------+---------+---------+---------+---------+---------+---------|
| 80486DX4 |Installed| Not | Not | Not | Not |Installed|
| | |installed|installed|installed|installed| |
|----------+---------+---------+---------+---------+---------+---------|
| P24T |Installed| Not | Not |Installed| Not | Not |
| | |installed|installed| |installed|installed|
+----------------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION (MX8315) |
|------------------------------------------------------------|
| Speed | JP5 | JP6 | JP7 |
|---------------+--------------+--------------+--------------|
| 25MHz | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 33MHz | Closed | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 40MHz | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 50iMHz | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 50MHz | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| 66iMHz | Closed | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 75iMHz | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 80iMHz | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 100iMHz | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION (IMISC466) |
|------------------------------------------------------------|
| Speed | JP5 | JP6 | JP7 |
|---------------+---------------+---------------+------------|
| 25MHz | Open | Open | Open |
|---------------+---------------+---------------+------------|
| 33MHz | Closed | Closed | Open |
|---------------+---------------+---------------+------------|
| 40MHz | Open | Closed | Open |
|---------------+---------------+---------------+------------|
| 50iMHz | Open | Open | Open |
|---------------+---------------+---------------+------------|
| 50MHz | Closed | Open | Open |
|---------------+---------------+---------------+------------|
| 66iMHz | Closed | Closed | Open |
|---------------+---------------+---------------+------------|
| 75iMHz | Open | Open | Open |
|---------------+---------------+---------------+------------|
| 80iMHz | Open | Closed | Open |
|---------------+---------------+---------------+------------|
| 100iMHz | Closed | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE/SPEED CONFIGURATION (80486DX4) |
|------------------------------------------------------------|
| Speed | JP22 |
|----------------------------+-------------------------------|
| Cyrix/AMD CPU | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 2x | pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 3x | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP1 | JP2 | JP4 |
|---------------+--------------+--------------+--------------|
| 3.3v | Open | Open | Open |
|---------------+--------------+--------------+--------------|
| 5v | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VESA WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Wait states | JP15 |
|----------------------------+-------------------------------|
| 0 wait states | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 1 wait state | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS SPEED CONFIGURATION |
|------------------------------------------------------------|
| CPU speed | JP16 |
|----------------------------+-------------------------------|
| <= 33MHz | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| > 33MHz | pins 2 & 3 closed |
+------------------------------------------------------------+
