# INDUSTRIAL COMPUTER SOURCE
586MBHP SERIES
Processor CX 6X86/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
interface, serial ports (2)
NPU Options None

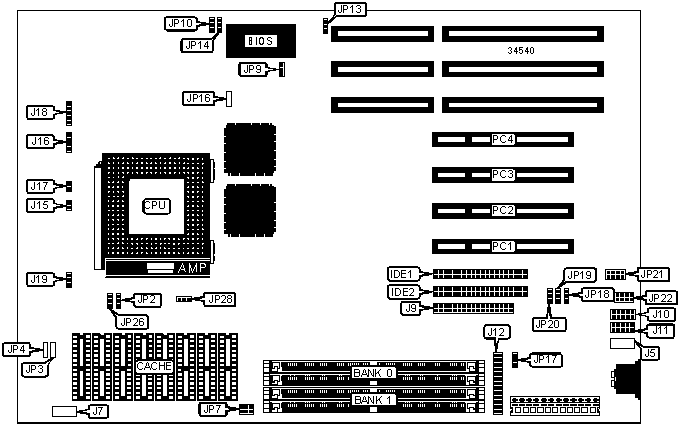

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| IDE interface 1 | IDE1 | Parallel port | J12 |
|-------------------+----------+------------------+----------|
| IDE interface 2 | IDE2 | Reset switch | J15 |
|-------------------+----------+------------------+----------|
| PS/2 mouse | J5 | Speaker | J16 |
| interface | | | |
|-------------------+----------+------------------+----------|
| Auxiliary | J7 | IDE interface | J17 |
| keyboard | | LED | |
| connector | | | |
|-------------------+----------+------------------+----------|
| Floppy drive | J9 | Power LED & | J18 |
| interface | | keylock | |
|-------------------+----------+------------------+----------|
| Serial port 2 | J10 | Chassis fan | J19 |
| | | power | |
|-------------------+----------+------------------+----------|
| Serial port 1 | J11 | 32-bit PCI slots | PC1 – |
| | | | PC4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP3 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP4 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP9 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP9 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | PS/2 mouse IRQ12 enabled | JP10 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | PS/2 mouse IRQ12 disabled | JP10 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Flash BIOS voltage select Intel | JP13 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Flash BIOS voltage select 5v | JP13 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Monitor type select color | JP14 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Monitor type select monochrome | JP14 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP16 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | On board I/O enabled | JP17 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | On board I/O disabled | JP17 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 36 | None |
|------------------+--------------------+--------------------|
| 4MB | (2) 512K x 36 | None |
|------------------+--------------------+--------------------|
| 6MB | (2) 256K x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 10MB | (2) 1M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 12MB | (2) 512K x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 18MB | (2) 2M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 20MB | (2) 512K x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 34MB | (2) 4M x 36 | (2) 256K x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 36MB | (2) 512K x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 66MB | (2) 8M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 68MB | (2) 512K x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (8) 32K x 8 |
|----------------------------+-------------------------------|
| 512KB | (8) 64K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP28 |
|----------------------------+-------------------------------|
| 256KB | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 512KB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP2 | JP7 | JP26 |
| | speed | | | | |
|------------+----------+------------+-------+-------+-------|
| 100MHz | 50MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 120MHz | 60MHz | 2x | 2 & 3 | 3 & 4 | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP2 | JP7 | JP26 |
| | speed | | | | |
|------------+----------+------------+-------+-------+-------|
| 75MHz | 50MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 3 & 4 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 100MHz | 66MHz | 1.5x | 1 & 2 | 5 & 6 | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP2 | JP7 | JP26 |
| | speed | | | | |
|------------+----------+------------+-------+-------+-------|
| 75MHz | 50MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 3 & 4 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 100MHz | 66MHz | 1.5x | 1 & 2 | 5 & 6 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 100MHz | 50MHz | 2x | 2 & 3 | 1 & 2 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 120MHz | 60MHz | 2x | 2 & 3 | 3 & 4 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 133MHz | 66MHz | 2x | 2 & 3 | 5 & 6 | 1 & 2 |
|------------+----------+------------+-------+-------+-------|
| 150MHz | 60MHz | 2.5x | 2 & 3 | 3 & 4 | 2 & 3 |
|------------+----------+------------+-------+-------+-------|
| 150MHz | 50MHz | 3x | 1 & 2 | 3 & 4 | 2 & 3 |
|------------+----------+------------+-------+-------+-------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 5 & 6 | 2 & 3 |
|------------+----------+------------+-------+-------+-------|
| 180MHz | 60MHz | 3x | 1 & 2 | 3 & 4 | 2 & 3 |
|------------+----------+------------+-------+-------+-------|
| 200MHz | 66MHz | 3x | 1 & 2 | 5 & 6 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP21 | JP22 |
|------------------+--------------------+--------------------|
| » | Disabled | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | 3 | Pins 3 & 4 closed | Pins 3 & 4 closed |
|---+--------------+--------------------+--------------------|
| | 5 | Pins 5 & 6 closed | Pins 5 & 6 closed |
|---+--------------+--------------------+--------------------|
| | 6 | Pins 7 & 8 closed | Pins 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP19 |
|----------------------------+-------------------------------|
| » | IRQ4 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | IRQ5 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP18 |
|----------------------------+-------------------------------|
| » | IRQ3 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | IRQ9 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP20 |
|----------------------------+-------------------------------|
| » | IRQ7 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | IRQ5 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
