# J-MARK COMPUTER CORPORATION
5TXC
Processor CX 6X86/CX 6X86/CX 686MX/IBM 6X86/AM K5/AM
K6/Pentium
Processor Speed 90/100/120/133/150/166/200/233/266/300MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 512MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Award
Dimensions 250mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), IR connector, USB connectors (2),
ATX power connector
NPU Options None

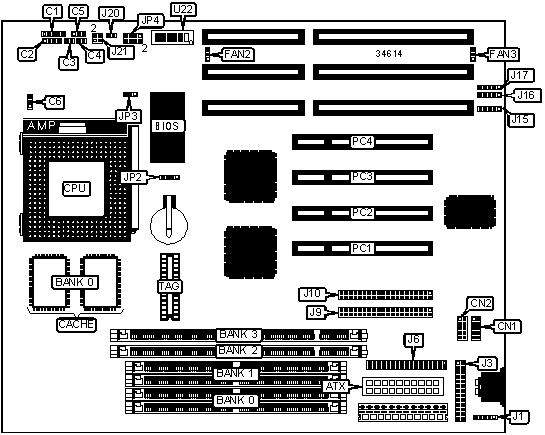

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| ATX power | ATX | Parallel port | J3 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN1 | Floppy drive | J6 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN2 | IDE interface 1 | J9 |
|-------------------+----------+------------------+----------|
| Power LED & | C1 | IDE interface 2 | J10 |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Speaker | C2 | IR connector | J15 |
|-------------------+----------+------------------+----------|
| Reset switch | C3 | USB connector 1 | J16 |
|-------------------+----------+------------------+----------|
| Turbo LED | C4 | USB connector 2 | J17 |
|-------------------+----------+------------------+----------|
| Turbo switch | C5 | Soft off power | J20 |
| | | supply | |
|-------------------+----------+------------------+----------|
| CPU fan power | C6 | IDE interface | J21/pins |
| | | LED | 1 & 3 |
|-------------------+----------+------------------+----------|
| Chassis fan power | FAN2 | Green PC | J21/pins |
| | | connector | 2 & 4 |
|-------------------+----------+------------------+----------|
| Chassis fan power | FAN3 | 32-bit PCI slots | PC1 – |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| PS/2 mouse | J1 | | |
| interface | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+-------+----------------|
| » | CMOS memory normal operation | JP2 | Pins 2 & 3 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | CMOS memory clear | JP2 | Pins 3 & 4 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 12v | JP3 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 5v | JP3 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 2M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------+--------------------+--------------------|
| 512MB | (1) 32M x 64 | (1) 32M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 256KB | (2) 32K x 32 | (1) 32K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (2) 64K x 32 | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|U22/1|U22/2|U22/3|U22/4|U22/5|U22/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2x | Off | Off | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2x | Off | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |75MHz| 2x | Off | Off | On | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|U22/1|U22/2|U22/3|U22/4|U22/5|U22/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |75MHz| 2x | Off | Off | On | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3x | Off | On | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|U22/1|U22/2|U22/3|U22/4|U22/5|U22/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2x | Off | Off | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2x | Off | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |75MHz| 2x | Off | Off | On | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|U22/1|U22/2|U22/3|U22/4|U22/5|U22/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|100MHz |66MHz| 1.5x | Off | Off | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |66MHz| 1.5x | Off | Off | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | Off | On | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|U22/1|U22/2|U22/3|U22/4|U22/5|U22/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | Off | On | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |66MHz| 3x | Off | On | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3.5x | Off | Off | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|266MHz |66MHz| 4x | On | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|300MHz |66MHz| 4.5x | On | On | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|U22/1|U22/2|U22/3|U22/4|U22/5|U22/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 90MHz |60MHz| 1.5x | Off | Off | Off | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|100MHz |66MHz| 1.5x | Off | Off | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |60MHz| 2x | Off | Off | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |66MHz| 2x | Off | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2.5x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | Off | On | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |66MHz| 3x | Off | On | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3.5x | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP4 |
|-------------------+----------------------------------------|
| 2.1v | Pins 1 & 2 closed |
|-------------------+----------------------------------------|
| 2.8v | Pins 7 & 8 closed |
|-------------------+----------------------------------------|
| 2.9v | Pins 1 & 2, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.2v | Pins 5 & 6, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.45v | Pins 3 & 4, 5 & 6, 7 & 8 closed |
|-------------------+----------------------------------------|
| 3.52v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
+------------------------------------------------------------+
