# IBM CORPORATION
APTIVA 2142 TYPE A-2
Device Type Mainboard
Processor Pentium II
Processor Speed 233/266MHz
Chip Set Unidentified
Video Chip Set ATI
Maximum Onboard 384MB (SDRAM supported)
Memory
Maximum Video 4MB (SGRAM supported)
Memory
Cache 512KB
BIOS Unidentified
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
game/MIDI port, IDE interfaces (2), parallel
port, PS/2 mouse port, serial port, VGA
feature connector, VGA port, USB connectors
(2), ATX power connector, line in, line out,
microphone in, audio in – CD/DVD-ROM
NPU Options None

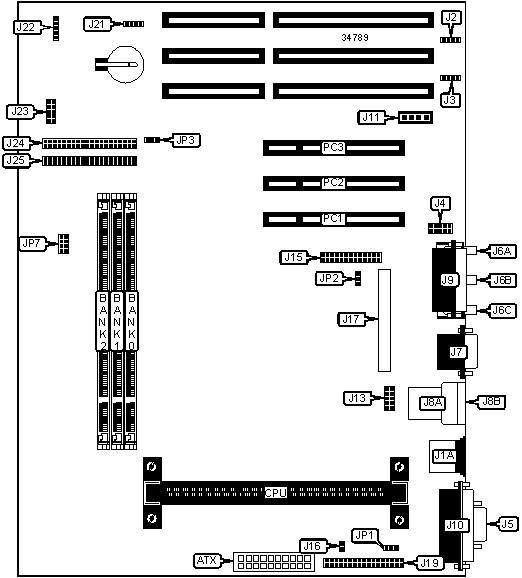

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| ATX power | ATX | Parallel port | J10 |
| connector | | | |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | J1A | Audio in – | J11 |
| | | CD/DVD-ROM | |
|-------------------+----------+------------------+----------|
| Modem audio in | J2 | TV out connector | J13 |
|-------------------+----------+------------------+----------|
| TV audio in | J3 | AC-3 connector | J14 |
|-------------------+----------+------------------+----------|
| Audio amplifier | J4 | VGA feature | J15 |
| connector | | connector | |
|-------------------+----------+------------------+----------|
| Serial port 1 | J5 | Chassis fan | J16 |
| | | power | |
|-------------------+----------+------------------+----------|
| Line out | J6A | Floppy drive | J19 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Line in | J6B | Power, power | J22 |
| | | LED, IDE LED | |
|-------------------+----------+------------------+----------|
| Microphone in | J6C | Media console | J23 |
| | | connector | |
|-------------------+----------+------------------+----------|
| VGA port | J7 | IDE interface 2 | J24 |
|-------------------+----------+------------------+----------|
| USB connector 1 | J8A | IDE interface 1 | J25 |
|-------------------+----------+------------------+----------|
| USB connector 2 | J8B | 32-bit PCI slots | PC1 – |
| | | | PC3 |
|-------------------+----------+------------------+----------|
| Game/MIDI port | J9 | | |
|------------------------------------------------------------|
| Note: The location of J14 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| | On board buzzer enabled | J21 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | On board buzzer disabled | J21 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | Floppy drive write enabled | JP1 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | Floppy drive write disabled | JP1 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| » | On board video enabled | JP2 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | On board video disabled | JP2 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| » | CMOS memory normal operation | JP3 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP3 | Pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 8MB | (1) 1M x 64 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (1) 2M x 64 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 32MB | (1) 4M x 64 | None | None |
|------------+---------------+---------------+---------------|
| 32MB | (1) 2M x 64 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 40MB | (1) 2M x 64 | (1) 2M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 48MB | (1) 4M x 64 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 56MB | (1) 4M x 64 | (1) 2M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 64MB | (1) 8M x 64 | None | None |
|------------+---------------+---------------+---------------|
| 64MB | (1) 4M x 64 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 72MB | (1) 4M x 64 | (1) 4M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (1) 8M x 64 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 80MB | (1) 4M x 64 | (1) 4M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 96MB | (1) 8M x 64 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 96MB | (1) 4M x 64 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 112MB | (1) 8M x 64 | (1) 4M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 128MB | (1) 16M x 64 | None | None |
|------------+---------------+---------------+---------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 136MB | (1) 8M x 64 | (1) 8M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 144MB | (1) 16M x 64 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 144MB | (1) 8M x 64 | (1) 8M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 152MB | (1) 16M x 64 | (1) 2M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 160MB | (1) 16M x 64 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 160MB | (1) 8M x 64 | (1) 8M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 168MB | (1) 16M x 64 | (1) 4M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 176MB | (1) 16M x 64 | (1) 4M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 192MB | (1) 16M x 64 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 192MB | (1) 8M x 64 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 200MB | (1) 16M x 64 | (1) 8M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 208MB | (1) 16M x 64 | (1) 8M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 224MB | (1) 16M x 64 | (1) 8M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 256MB | (1) 16M x 64 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 384MB | (1) 16M x 64 | (1) 16M x 64 | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: To increase video memory from 2MB to 4MB, install |
| upgrade in J17. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP7 |
|-----------+-------------+------------+---------------------|
| 233MHz | 66MHz | 3.5x | Pins 1 & 2, 5 & 6 |
| | | | closed |
|-----------+-------------+------------+---------------------|
| 266MHz | 66MHz | 4x | Pins 1 & 2, 3 & 4, |
| | | | 7 & 8 closed |
+------------------------------------------------------------+
