# KADATCO CO., LTD.
AM-433TX/ATX
Device Type Mainboard
Processor CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX
686MX/IBM 6X86MX/
AM K5/AM K6/Pentium
Processor Speed 90/100/120/133/150/166/180/200/233MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 256MB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Award
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), IR connector, USB
connectors (2), ATX power connector
NPU Options None

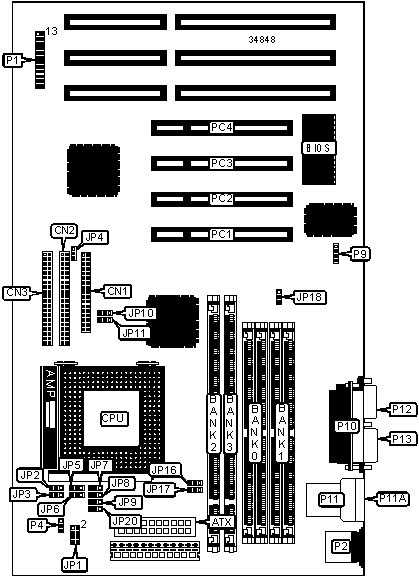

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+-------------+----------------+-----------|
| ATX power | ATX | PS/2 mouse | P2 |
| connector | | port | |
|-----------------+-------------+----------------+-----------|
| Floppy drive | CN1 | CPU fan power | P4 |
| interface | | | |
|-----------------+-------------+----------------+-----------|
| IDE interface 2 | CN2 | Parallel port | P10 |
|-----------------+-------------+----------------+-----------|
| IDE interface 1 | CN3 | USB connector | P11 |
| | | 1 | |
|-----------------+-------------+----------------+-----------|
| Power LED & | P1/pins 1 - | USB connector | P11A |
| keylock | 5 | 2 | |
|-----------------+-------------+----------------+-----------|
| Speaker | P1/pins 7 - | Serial port | P12 |
| | 10 | | |
|-----------------+-------------+----------------+-----------|
| IDE interface | P1/pins 12 | Serial port | P13 |
| LED | & 24 | | |
|-----------------+-------------+----------------+-----------|
| Soft off power | P1/pins 18 | 32-bit PCI | PC1 – PC4 |
| supply | & 19 | slots | |
|-----------------+-------------+----------------+-----------|
| Reset switch | P1/pins 21 | | |
| | & 22 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP4 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP4 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Modem ring select COM2 | JP18 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Modem ring select COM1 | JP18 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | P9 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP16 | JP17 |
|------------------+--------------------+--------------------|
| 3.3v | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 5v | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 512KB cache is factory installed and is not |
| configurable. The location is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|133MHz | 55MHz | 2x |1 & 2|2 & |1 & |Open|1 & 2|1 & 2|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|150MHz | 60MHz | 2x |1 & 2|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 75MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|1 & 2|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM CX86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|133MHz | 55MHz | 2x |1 & 2|2 & |1 & |Open|1 & 2|1 & 2|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 75MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|1 & 2|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM CX86L) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 60MHz | 2x |2 & 3|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 66MHz | 2x |2 & 3|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|233MHz | 75MHz | 2x |2 & 3|2 & |2 & |Open|2 & 3|1 & 2|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 60MHz | 2x |2 & 3|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 66MHz | 2x |2 & 3|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & 2|1 & |1 & |Open|1 & 2|2 & 3|
| | | | | 2 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|100MHz | 66MHz | 1.5x |1 & 2|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|120MHz | 60MHz | 2x |1 & 2|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|133MHz | 66MHz | 2x |1 & 2|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|150MHz | 60MHz | 2.5x |2 & 3|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & 3|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & 3|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 66MHz | 3x |2 & 3|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|233MHz | 66MHz | 3.5x |1 & 2|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & 2|1 & |1 & |Open|1 & 2|2 & 3|
| | | | | 2 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|100MHz | 66MHz | 1.5x |1 & 2|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|120MHz | 60MHz | 2x |1 & 2|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|133MHz | 66MHz | 2x |1 & 2|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|150MHz | 60MHz | 2.5x |2 & 3|2 & |1 & |Open|1 & 2|2 & 3|
| | | | | 3 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & 3|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|180MHz | 60MHz | 3x |2 & 3|1 & |1 & |Open|1 & 2|2 & 3|
| | | | | 2 | 2 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 66MHz | 3x |2 & 3|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP2 |JP3 |JP5 |JP6 |JP10 |JP11 |
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & 3|2 & |2 & |Open|2 & 3|2 & 3|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|200MHz | 66MHz | 3x |2 & 3|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+----+-----+-----|
|233MHz | 66MHz | 3.5x |1 & 2|1 & |2 & |Open|2 & 3|2 & 3|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP7 | JP8 | JP9 | JP20 |
|---------+------------+------------+------------+-----------|
| 2.0v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.1v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.2v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.3v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.4v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.5v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.6v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.7v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.8v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 2.9v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 3.0v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 3.1v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 3.2v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & |
| | closed | closed | closed | 2 closed |
|---------+------------+------------+------------+-----------|
| 3.3v | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & |
| | closed | closed | closed | 3 closed |
|---------+------------+------------+------------+-----------|
| 3.4v | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & |
| | closed | closed | closed | 3 closed |
|---------+------------+------------+------------+-----------|
| 3.5v | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & |
| | closed | closed | closed | 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CON’T) |
|------------------------------------------------------------|
| Voltage | JP1/pins 1 | JP1/pins 3 | JP1/pins 5 | JP1/pins |
| | & 2 | & 4 | & 6 | 7 & 8 |
|---------+-------------+------------+------------+----------|
| 2.0v | Open | Open | Open | Open |
|---------+-------------+------------+------------+----------|
| 2.1v | Closed | Open | Open | Open |
|---------+-------------+------------+------------+----------|
| 2.2v | Open | Closed | Open | Open |
|---------+-------------+------------+------------+----------|
| 2.3v | Closed | Closed | Open | Open |
|---------+-------------+------------+------------+----------|
| 2.4v | Open | Open | Closed | Open |
|---------+-------------+------------+------------+----------|
| 2.5v | Closed | Open | Closed | Open |
|---------+-------------+------------+------------+----------|
| 2.6v | Open | Closed | Closed | Open |
|---------+-------------+------------+------------+----------|
| 2.7v | Closed | Closed | Closed | Open |
|---------+-------------+------------+------------+----------|
| 2.8v | Open | Open | Open | Closed |
|---------+-------------+------------+------------+----------|
| 2.9v | Closed | Open | Open | Closed |
|---------+-------------+------------+------------+----------|
| 3.0v | Open | Closed | Open | Closed |
|---------+-------------+------------+------------+----------|
| 3.1v | Closed | Closed | Open | Closed |
|---------+-------------+------------+------------+----------|
| 3.2v | Open | Open | Closed | Closed |
|---------+-------------+------------+------------+----------|
| 3.3v | Closed | Open | Closed | Closed |
|---------+-------------+------------+------------+----------|
| 3.4v | Open | Closed | Closed | Closed |
|---------+-------------+------------+------------+----------|
| 3.5v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
