# LANNER ELECTRONICS, INC.
EM-500
Device Type Single board computer
Processor CX 6X86/CX M2/AM K5/AM K6/Pentium
Processor Speed 75/90/100/120/133/150/166/200/233MHz
Chip Set Intel
Video Chip Set Unidentified
Maximum Onboard 128MB
Memory
Maximum Video Unidentified
Memory
Cache 512KB
BIOS Award
Dimensions 203mm x 146mm
I/O Options 32-bit PCI slot, Ethernet 100BaseT connector,
floppy drive interface, IDE interface, IDE
parallel port, PS/2 mouse interface, serial
ports (2), VGA interface, IR connector, USB
connectors (2), PC/104 connectors (2), flat
panel connector, green PC connector
NPU Options None

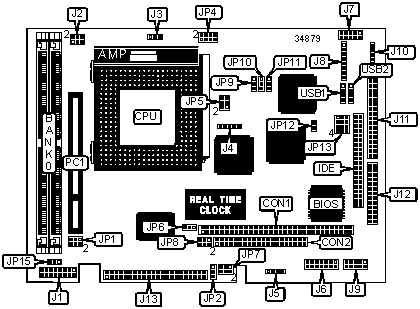

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| PC/104 connector | CON1 | PS/2 mouse | J8/pins |
| (8-bit) | | interface | 1 - 4 |
|-------------------+----------+------------------+----------|
| PC/104 connector | CON2 | Auxiliary | J8/pins |
| (16-bit) | | keyboard | 5 - 8 |
| | | connector | |
|-------------------+----------+------------------+----------|
| IDE interface | IDE | Serial port 1 | J9 |
|-------------------+----------+------------------+----------|
| VGA interface | J1 | Power connector | J10 |
|-------------------+----------+------------------+----------|
| IDE interface LED | J2/pins | Floppy drive | J11 |
| | 1 & 2 | interface | |
|-------------------+----------+------------------+----------|
| Power LED | J2/pins | Parallel port | J12 |
| | 3 & 4 | | |
|-------------------+----------+------------------+----------|
| Reset switch | J2/pins | Flat panel | J13 |
| | 5 & 6 | connector | |
|-------------------+----------+------------------+----------|
| CPU fan power | J3 | Green PC | JP12 |
| | | connector | |
|-------------------+----------+------------------+----------|
| IR connector | J4 | USB connector 1 | USB1 |
|-------------------+----------+------------------+----------|
| Power connector | J5 | USB connector 2 | USB2 |
|-------------------+----------+------------------+----------|
| Serial port 2 | J6 | 32-bit PCI slot | PC1 |
|-------------------+----------+------------------+----------|
| Ethernet 100 | J7 | | |
| base-T connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP2 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP6 | Pins 1 & 2 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Flat panel voltage select 5v | JP15 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Flat panel voltage select 3.3v | JP15 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 512KB cache is factory installed and is not |
| configurable. The location is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: The size of the video memory is unidentified. The |
| location is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP5 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 50MHz | 2x | 1 & | 2 & | 2 & 3 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 55MHz | 2x | 1 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 2 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2x | 1 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M2) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP5 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 2x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 233MHz | 75MHz | 2x | 1 & | 1 & | 2 & 3 | 1 & 2 |
| | | | 2 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP5 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+-------+------+-------+------|
| 75MHz | 50MHz | 1.5x | Open | 2 & | 2 & 3 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 90MHz | 60MHz | 1.5x | Open | 2 & | 2 & 3 | 1 & |
| | | | | 3 | | 2 |
|--------+--------+------------+-------+------+-------+------|
| 100MHz | 66MHz | 1.5x | Open | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 120MHz | 60MHz | 2x | 1 & 2 | 2 & | 2 & 3 | 1 & |
| | | | | 3 | | 2 |
|--------+--------+------------+-------+------+-------+------|
| 133MHz | 66MHz | 2x | 1 & 2 | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 150MHz | 60MHz | 2.5x | 1 & | 2 & | 2 & 3 | 1 & |
| | | | 2, 3 | 3 | | 2 |
| | | | & 4 | | | |
|--------+--------+------------+-------+------+-------+------|
| 166MHz | 66MHz | 2.5x | 1 & | 2 & | 1 & 2 | 2 & |
| | | | 2, 3 | 3 | | 3 |
| | | | & 4 | | | |
|--------+--------+------------+-------+------+-------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP5 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+-------+------+-------+------|
| 166MHz | 66MHz | 2.5x | 1 & | 2 & | 1 & 2 | 2 & |
| | | | 2, 3 | 3 | | 3 |
| | | | & 4 | | | |
|--------+--------+------------+-------+------+-------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 233MHz | 66MHz | 3.5x | Open | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP5 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+-------+------+-------+------|
| 75MHz | 50MHz | 1.5x | Open | 2 & | 2 & 3 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 90MHz | 60MHz | 1.5x | Open | 2 & | 2 & 3 | 1 & |
| | | | | 3 | | 2 |
|--------+--------+------------+-------+------+-------+------|
| 100MHz | 66MHz | 1.5x | Open | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 120MHz | 60MHz | 2x | 1 & 2 | 2 & | 2 & 3 | 1 & |
| | | | | 3 | | 2 |
|--------+--------+------------+-------+------+-------+------|
| 133MHz | 66MHz | 2x | 1 & 2 | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 150MHz | 60MHz | 2.5x | 1 & | 2 & | 2 & 3 | 1 & |
| | | | 2, 3 | 3 | | 2 |
| | | | & 4 | | | |
|--------+--------+------------+-------+------+-------+------|
| 166MHz | 66MHz | 2.5x | 1 & | 2 & | 1 & 2 | 2 & |
| | | | 2, 3 | 3 | | 3 |
| | | | & 4 | | | |
|--------+--------+------------+-------+------+-------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP5 | JP9 | JP10 | JP11 |
| speed | speed | | | | | |
|--------+--------+------------+-------+------+-------+------|
| 166MHz | 66MHz | 2.5x | 1 & | 2 & | 1 & 2 | 2 & |
| | | | 2, 3 | 3 | | 3 |
| | | | & 4 | | | |
|--------+--------+------------+-------+------+-------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|--------+--------+------------+-------+------+-------+------|
| 233MHz | 66MHz | 3.5x | Open | 2 & | 1 & 2 | 2 & |
| | | | | 3 | | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP4 |
|--------------------------+---------------------------------|
| | 2.5v | Pins 3 & 4, 7 & 8 closed |
|---+----------------------+---------------------------------|
| | 2.6v | Pins 1 & 2, 7 & 8 closed |
|---+----------------------+---------------------------------|
| | 2.7v | Pins 7 & 8 closed |
|---+----------------------+---------------------------------|
| » | 2.8v | Pins 1 & 2, 3 & 4, 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 2.9v | Pins 3 & 4, 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 3.0v | Pins 1 & 2, 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 3.1v | Pins 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 3.2v | Pins 1 & 2, 3 & 4 closed |
|---+----------------------+---------------------------------|
| | 3.3v | Pins 3 & 4 closed |
|---+----------------------+---------------------------------|
| | 3.4v | Pins 1 & 2 closed |
|---+----------------------+---------------------------------|
| | 3.5v | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 SELECTION |
|------------------------------------------------------------|
| Type | JP7 |
|----------------------------+-------------------------------|
| » | RS-232 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | RS-422 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | RS-485 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH DISK ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP8 |
|----------------------------+-------------------------------|
| C800 | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| D000 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| D800 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLAT PANEL SELECTION |
|------------------------------------------------------------|
| Type | JP1 |
|--------------------------+---------------------------------|
| | 1024 x 768 DSTN | Pins 1 & 2, 3 & 4, 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 1280 x 1024 TFT | Pins 3 & 4, 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 640 x 480 DSTN | Pins 1 & 2, 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 800 x 600 DSTN | Pins 5 & 6 closed |
|---+----------------------+---------------------------------|
| | 640 x 480 Sharp TFT | Pins 1 & 2, 3 & 4 closed |
|---+----------------------+---------------------------------|
| » | 640 x 480 18-bit TFT | Pins 3 & 4 closed |
|---+----------------------+---------------------------------|
| | 1024 x 768 TFT | Pins 1 & 2 closed |
|---+----------------------+---------------------------------|
| | 800 x 600 TFT | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG TIMER SELECTION |
|------------------------------------------------------------|
| Time out | JP13 |
|----------------------------+-------------------------------|
| | .5 sec | Pins 1 & 5 closed |
|---+------------------------+-------------------------------|
| | 1 sec | Pins 2 & 6 closed |
|---+------------------------+-------------------------------|
| | 2 sec | Pins 3 & 7 closed |
|---+------------------------+-------------------------------|
| » | 4 sec | Pins 4 & 8 closed |
|---+------------------------+-------------------------------|
| | 8 sec | Pins 8 & 12 closed |
|---+------------------------+-------------------------------|
| | 16 sec | Pins 7 & 11 closed |
|---+------------------------+-------------------------------|
| | 32 sec | Pins 6 & 10 closed |
|---+------------------------+-------------------------------|
| | 64 sec | Pins 5 & 9 closed |
+------------------------------------------------------------+
