# LANNER ELECTRONICS, INC.
TF-586VM
Device Type Mainboard
Processor CX 6X86/CX 6X86L/CX MII/AM K5/AM
K6/Pentium/Pentium MMX
Processor Speed 75/90/100/120/133/150/166/200/233MHz
Chip Set Intel 430TX
Video Chip Set S3
Maximum Onboard 256MB
Memory
Maximum Video 2MB
Memory
Cache 512KB
BIOS Award
Dimensions 305mm x 230mm
I/O Options 32-bit PCI slots (2), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), VGA port, IR connector, USB connectors
(2), ATX power connector

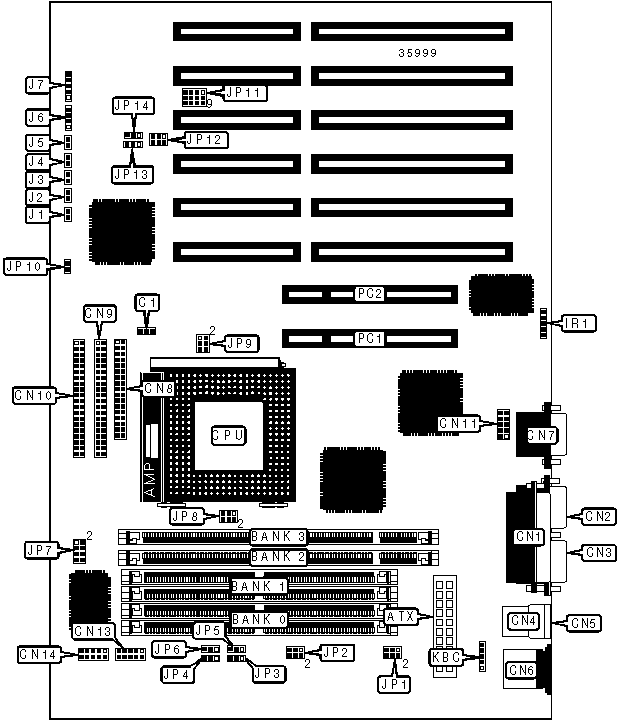

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| ATX power | ATX | Serial port 4 | CN13 |
| connector | | | |
|------------------+----------+-------------------+----------|
| CPU fan power | C1 | Serial port 3 | CN14 |
|------------------+----------+-------------------+----------|
| Parallel port | CN1 | IR connector | IR1 |
|------------------+----------+-------------------+----------|
| Serial port 2 | CN2 | IDE interface LED | J1 |
|------------------+----------+-------------------+----------|
| Serial port 1 | CN3 | Green PC LED | J2 |
|------------------+----------+-------------------+----------|
| USB connector 1 | CN4 | Soft off power | J3 |
| | | supply | |
|------------------+----------+-------------------+----------|
| USB connector 2 | CN5 | Green PC | J4 |
| | | connector | |
|------------------+----------+-------------------+----------|
| PS/2 mouse port | CN6 | Reset switch | J5 |
|------------------+----------+-------------------+----------|
| VGA port | CN7 | Speaker | J6 |
|------------------+----------+-------------------+----------|
| Floppy drive | CN8 | Power LED & | J7 |
| interface | | keylock | |
|------------------+----------+-------------------+----------|
| IDE interface 2 | CN9 | Auxiliary | KBC |
| | | keyboard | |
| | | connector | |
|------------------+----------+-------------------+----------|
| IDE interface 1 | CN10 | 32-bit PCI slots | PC1 – |
| | | | PC2 |
|------------------+----------+-------------------+----------|
| VGA interface | CN11 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP10 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP13 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP13 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the cache is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the video memory is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP8 | JP9 |
|-----------+-------------+------------+-------+-------------|
| 120MHz | 50MHz | 2x | 1 & 2 | 1 & 2, 3 & |
| | | | | 4, 5 & 6 |
|-----------+-------------+------------+-------+-------------|
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|-----------+-------------+------------+-------+-------------|
| 166MHz | 66MHz | 2x | 1 & 2 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX MII) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP8 | JP9 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 200MHz | 60MHz | 3x | 3 & 4 | 1 & 2 |
|------------+----------+------------+------------+----------|
| 200MHz | 66MHz | 2.5x | 1 & 2, 3 & | Open |
| | | | 4 | |
|------------+----------+------------+------------+----------|
| 233MHz | 66MHz | 3x | 3 & 4 | Open |
|------------+----------+------------+------------+----------|
| 233MHz | 75MHz | 2.5x | 1 & 2, 3 & | 3 & 4, 5 |
| | | | 4 | & 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP8 | JP9 |
| | speed | | | |
|------------+----------+------------+----------+------------|
| 75MHz | 50MHz | 1.5x | Open | 1 & 2, 3 & |
| | | | | 4, 5 & 6 |
|------------+----------+------------+----------+------------|
| 90MHz | 60MHz | 1.5x | Open | 1 & 2 |
|------------+----------+------------+----------+------------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+----------+------------+----------+------------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|------------+----------+------------+----------+------------|
| 133MHz | 66MHz | 2x | 1 & 2 | Open |
|------------+----------+------------+----------+------------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 | Open |
| | | | & 4 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP8 | JP9 |
|-----------+-------------+------------+--------------+------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 233MHz | 66MHz | 3.5x | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP8 | JP9 |
| | speed | | | |
|------------+----------+------------+----------+------------|
| 75MHz | 50MHz | 1.5x | Open | 1 & 2, 3 & |
| | | | | 4, 5 & 6 |
|------------+----------+------------+----------+------------|
| 90MHz | 60MHz | 1.5x | Open | 1 & 2 |
|------------+----------+------------+----------+------------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+----------+------------+----------+------------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|------------+----------+------------+----------+------------|
| 133MHz | 66MHz | 2x | 1 & 2 | Open |
|------------+----------+------------+----------+------------|
| 150MHz | 60MHz | 2.5x | 1 & 2, 3 | 1 & 2 |
| | | | & 4 | |
|------------+----------+------------+----------+------------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 | Open |
| | | | & 4 | |
|------------+----------+------------+----------+------------|
| 200MHz | 66MHz | 3x | 3 & 4 | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP8 | JP9 |
|-----------+-------------+------------+--------------+------|
| 166MHz | 66MHz | 2.5x | 1 & 2, 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 200MHz | 66MHz | 3x | 3 & 4 | Open |
|-----------+-------------+------------+--------------+------|
| 233MHz | 66MHz | 3.5x | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP7 |
|-------------------+----------------------------------------|
| | 1.24v | Open |
|---+---------------+----------------------------------------|
| | 2.1v | Pins 1 & 2 closed |
|---+---------------+----------------------------------------|
| | 2.2v | Pins 3 & 4 closed |
|---+---------------+----------------------------------------|
| | 2.3v | Pins 1 & 2, 3 & 4 closed |
|---+---------------+----------------------------------------|
| | 2.4v | Pins 5 & 6 closed |
|---+---------------+----------------------------------------|
| | 2.5v | Pins 1 & 2, 5 & 6 closed |
|---+---------------+----------------------------------------|
| | 2.6v | Pins 3 & 4, 5 & 6 closed |
|---+---------------+----------------------------------------|
| | 2.7v | Pins 1 & 2, 3 & 4, 5 & 6 closed |
|---+---------------+----------------------------------------|
| » | 2.8v | Pins 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 2.9v | Pins 1 & 2, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.0v | Pins 3 & 4, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.1v | Pins 1 & 2, 3 & 4, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.2v | Pins 5 & 6, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.4v | Pins 3 & 4, 5 & 6, 7 & 8 closed |
|---+---------------+----------------------------------------|
| | 3.5v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 4 SELECTION |
|------------------------------------------------------------|
| Setting | JP2 | JP3 | JP4 | JP5 | JP6 |
|---------------+---------+---------+--------+-------+-------|
| » | RS-232 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|----+----------+---------+---------+--------+-------+-------|
| | RS-422 | 3 & 4 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|----+----------+---------+---------+--------+-------+-------|
| | RS-485 | 5 & 6 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG TIME OUT SELECTION |
|------------------------------------------------------------|
| Seconds | JP2 |
|----------------------------+-------------------------------|
| .5 | Pins 1 & 5 closed |
|----------------------------+-------------------------------|
| 1 | Pins 2 & 6 closed |
|----------------------------+-------------------------------|
| 2 | Pins 3 & 7 closed |
|----------------------------+-------------------------------|
| 4 | Pins 4 & 8 closed |
|----------------------------+-------------------------------|
| 8 | Pins 8 & 12 closed |
|----------------------------+-------------------------------|
| 16 | Pins 7 & 11 closed |
|----------------------------+-------------------------------|
| 32 | Pins 6 & 10 closed |
|----------------------------+-------------------------------|
| 64 | Pins 5 & 9 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG SELECTION |
|------------------------------------------------------------|
| Setting | JP14 |
|----------------------------+-------------------------------|
| » | Reset | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | NMI system | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DISK ON CHIP ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP12 |
|----------------------------+-------------------------------|
| | C8000 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | D0000 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | D8000 | Pins 5 & 6 closed |
|---+------------------------+-------------------------------|
| » | Disabled | Pins 2 & 4 closed |
+------------------------------------------------------------+
