# LANNER ELECTRONICS, INC.
EM-586
Device Type Single board computer
Processor CX 6X86/AM K5/AM K6/Pentium/Pentium MMX
Processor Speed 75/90/100/120/133/150/166/200/233MHz
Chip Set Intel 430TX
Video Chip Set Chips and Technologies
Video Types VGA
Supported
Highest Resolution 1024 x 768
Supported
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video 2MB
Memory
Cache 512KB
BIOS Award
Dimensions 203mm x 146mm
I/O Options Floppy drive interface, IDE interfaces (2),
green PC connector, parallel port, PS/2
mouse port, serial ports (2), VGA port, IR
connector

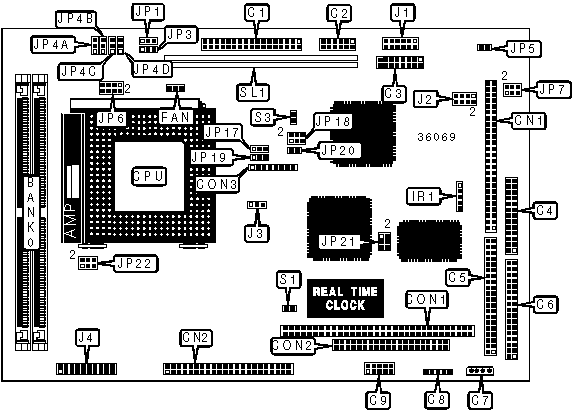

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| LCD connector | C1 | Serial port 1 – | CN1 |
| | | 4 | |
|-------------------+----------+------------------+----------|
| VGA interface | C2 | I/O connector | CN2 |
|-------------------+----------+------------------+----------|
| Game interface | C3 | PC/104 connector | CON1 |
|-------------------+----------+------------------+----------|
| Parallel port | C4 | PC/104 connector | CON2 |
|-------------------+----------+------------------+----------|
| Green IDE | C5 | Chassis fan | FAN |
| interface PC | | power | |
| connector | | | |
|-------------------+----------+------------------+----------|
| Floppy drive | C6 | IR connector | IR1 |
| interface | | | |
|-------------------+----------+------------------+----------|
| Power connector | C7 | LAN LED & sound | J1 |
| | | switch | |
|-------------------+----------+------------------+----------|
| Power connector | C8 | System switch & | J4 |
| | | LED | |
|-------------------+----------+------------------+----------|
| DIO connector | C9 | Slot 1 | SL1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | CON3 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP5 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Panel voltage select 3v | JP3 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Panel voltage select 5v | JP3 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP17 | Pins 1 & 2 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP19 | Pins 1 & 2 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Watchdog select hardware | JP20 | Closed |
|---+---------------------------------+-------+--------------|
| | Watchdog select software | JP20 | Open |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | S1 | Open |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | S1 | Closed |
|---+---------------------------------+-------+--------------|
| » | On board video enabled | S3 | Closed |
|---+---------------------------------+-------+--------------|
| | On board video disabled | S3 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the cache is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the video memory is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP18 | JP22 |
|-----------+-------------+------------+-------------+-------|
| 120MHz | 50MHz | 2x | 1 & 2, 3 & | 1 & 2 |
| | | | 4, 5 & 6 | |
|-----------+-------------+------------+-------------+-------|
| 150MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|-----------+-------------+------------+-------------+-------|
| 166MHz | 66MHz | 2x | Open | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP18 | JP22 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 75MHz | 50MHz | 1.5x | 1 & 2, 3 & | Open |
| | | | 4, 5 & 6 | |
|------------+----------+------------+------------+----------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | Open |
|------------+----------+------------+------------+----------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+----------+------------+------------+----------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|------------+----------+------------+------------+----------|
| 133MHz | 66MHz | 2x | Open | 1 & 2 |
|------------+----------+------------+------------+----------|
| 150MHz | 60MHz | 2.5x | 1 & 2 | 1 & 2, 3 |
| | | | | & 4 |
|------------+----------+------------+------------+----------|
| 166MHz | 66MHz | 2.5x | Open | 1 & 2, 3 |
| | | | | & 4 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP18 | JP22 |
|-----------+-------------+------------+------+--------------|
| 166MHz | 66MHz | 2.5x | Open | 1 & 2, 3 & 4 |
|-----------+-------------+------------+------+--------------|
| 200MHz | 66MHz | 3x | Open | 3 & 4 |
|-----------+-------------+------------+------+--------------|
| 233MHz | 66MHz | 3.5x | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP18 | JP22 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 75MHz | 50MHz | 1.5x | 1 & 2, 3 & | Open |
| | | | 4, 5 & 6 | |
|------------+----------+------------+------------+----------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | Open |
|------------+----------+------------+------------+----------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+----------+------------+------------+----------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 |
|------------+----------+------------+------------+----------|
| 133MHz | 66MHz | 2x | Open | 1 & 2 |
|------------+----------+------------+------------+----------|
| 150MHz | 60MHz | 2.5x | 1 & 2 | 1 & 2, 3 |
| | | | | & 4 |
|------------+----------+------------+------------+----------|
| 166MHz | 66MHz | 2.5x | Open | 1 & 2, 3 |
| | | | | & 4 |
|------------+----------+------------+------------+----------|
| 200MHz | 66MHz | 3x | Open | 3 & 4 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP18 | JP22 |
|-----------+-------------+------------+------+--------------|
| 166MHz | 66MHz | 2.5x | Open | 1 & 2, 3 & 4 |
|-----------+-------------+------------+------+--------------|
| 200MHz | 66MHz | 3x | Open | 3 & 4 |
|-----------+-------------+------------+------+--------------|
| 233MHz | 66MHz | 3.5x | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP6/pins 1 & | JP6/pins 3 | JP6/pins | JP6/pins |
| | 2 | & 4 | 5 & 6 | 7 & 8 |
|----------+--------------+------------+----------+----------|
| | 2.0v | Closed | Closed | Closed | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.1v | Open | Closed | Closed | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.2v | Closed | Open | Closed | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.3v | Open | Open | Closed | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.4v | Closed | Closed | Open | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.5v | Open | Closed | Open | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.6v | Closed | Open | Open | Closed |
|---+------+--------------+------------+----------+----------|
| | 2.7v | Open | Open | Open | Closed |
|---+------+--------------+------------+----------+----------|
| » | 2.8v | Closed | Closed | Closed | Open |
|---+------+--------------+------------+----------+----------|
| | 2.9v | Open | Closed | Closed | Open |
|---+------+--------------+------------+----------+----------|
| | 3.0v | Closed | Open | Closed | Open |
|---+------+--------------+------------+----------+----------|
| | 3.1v | Open | Open | Closed | Open |
|---+------+--------------+------------+----------+----------|
| | 3.2v | Closed | Closed | Open | Open |
|---+------+--------------+------------+----------+----------|
| | 3.3v | Open | Closed | Open | Open |
|---+------+--------------+------------+----------+----------|
| | 3.4v | Closed | Open | Open | Open |
|---+------+--------------+------------+----------+----------|
| | 3.5v | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 4 SELECTION |
|------------------------------------------------------------|
| Setting | JP7 |
|----------------------------+-------------------------------|
| » | RS-232 | Pins 5 & 6 closed |
|---+------------------------+-------------------------------|
| | RS-422 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | RS-485 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG TIME OUT SELECTION |
|------------------------------------------------------------|
| Seconds | JP4A | JP4B | JP4C | JP4D |
|---------+------------+------------+------------+-----------|
| | .5 | Pins 1 & 2 | Open | Open | Open |
| | | closed | | | |
|----+----+------------+------------+------------+-----------|
| | 1 | Open | Pins 1 & 2 | Open | Open |
| | | | closed | | |
|----+----+------------+------------+------------+-----------|
| | 2 | Open | Open | Pins 1 & 2 | Open |
| | | | | closed | |
|----+----+------------+------------+------------+-----------|
| » | 4 | Open | Open | Open | Pins 1 & |
| | | | | | 2 closed |
|----+----+------------+------------+------------+-----------|
| | 8 | Open | Open | Open | Pins 2 & |
| | | | | | 3 closed |
|----+----+------------+------------+------------+-----------|
| | 16 | Open | Open | Pins 2 & 3 | Open |
| | | | | closed | |
|----+----+------------+------------+------------+-----------|
| | 32 | Open | Pins 2 & 3 | Open | Open |
| | | | closed | | |
|----+----+------------+------------+------------+-----------|
| | 64 | Pins 2 & 3 | Open | Open | Open |
| | | closed | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WATCHDOG SELECTION |
|------------------------------------------------------------|
| Setting | J3 |
|-----------------------------+------------------------------|
| » | Reset system | Pins 2 & 3 closed |
|---+-------------------------+------------------------------|
| | NMI system | Pins 1 & 2 closed |
|---+-------------------------+------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DISK ON CHIP ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP21 |
|----------------------------+-------------------------------|
| » | Disabled | Pins 2 & 4 closed |
|---+------------------------+-------------------------------|
| | C8000 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | D0000 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | D8000 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PANEL RESOLUTION SELECTION |
|------------------------------------------------------------|
| Type | J2/pins 1 | J2/pins 3 | J2/pins 5 | J2/pins 7 |
| | & 2 | & 4 | & 6 | & 8 |
|------------+-----------+-----------+-----------+-----------|
| 1024 x 768 | Open | Open | Open | Open |
| DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 1280 x | Open | Open | Open | Closed |
| 1024 TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 640 x 480 | Open | Open | Closed | Open |
| DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 800 x 600 | Open | Open | Closed | Closed |
| DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 640 x 480 | Open | Closed | Open | Open |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 640 x 480 | Open | Closed | Open | Closed |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 1024 x 768 | Open | Closed | Closed | Open |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 800 x 600 | Open | Closed | Closed | Closed |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 800 x 600 | Closed | Open | Open | Open |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 800 x 600 | Closed | Open | Open | Closed |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 800 x 600 | Closed | Open | Closed | Open |
| DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 800 x 600 | Closed | Open | Closed | Closed |
| DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 1024 x 768 | Closed | Closed | Open | Open |
| TFT | | | | |
|------------+-----------+-----------+-----------+-----------|
| 1280 x | Closed | Closed | Open | Closed |
| 1024 DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 1024 x 768 | Closed | Closed | Closed | Open |
| DSTN | | | | |
|------------+-----------+-----------+-----------+-----------|
| 1024 x 768 | Closed | Closed | Closed | Closed |
| TFT | | | | |
+------------------------------------------------------------+
