# MORSE TECHNOLOGIES, INC.
KP 486EDX/SX
Processor 80486SX/80487SX/80486DX
Processor Speed 16/20/25/33MHz
Chip Set Intel
Max. Onboard DRAM 256MB
Cache 64/128KB (on DX CPU/NPU module only)
BIOS Award
Dimensions 330mm x 218mm
I/O Options Proprietary CPU/NPU card slot
NPU Options 4167 (on external CPU/NPU module)
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+----------+----------------------+----------|
| Reset switch | J7 | Speaker | J10 |
|---------------+----------+----------------------+----------|
| Turbo switch | J8 | Turbo LED | J11 |
|---------------+----------+----------------------+----------|
| Power LED & | J9 | Proprietary CPU card | JP5 |
| keylock | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | Monitor type select color | J6 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | J6 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | MF1 | Open |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | EISA bus posted write disabled | MF2 | Open |
|---+----------------------------------+--------+------------|
| | EISA bus posted write enabled | MF2 | Closed |
|---+----------------------------------+--------+------------|
| » | Bus speed select 3-11 wait | MF3 | Closed |
| | states between I/O cycles | | |
|---+----------------------------------+--------+------------|
| » | Bus speed select 0 wait states | MF3 | Open |
| | between I/O cycles | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | MF4 | Open |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | MF5 | Closed |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | MF6 | Open |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Diagnostics mode disabled | MF7 | Open |
|---+----------------------------------+--------+------------|
| | Diagnostics mode enabled | MF7 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+

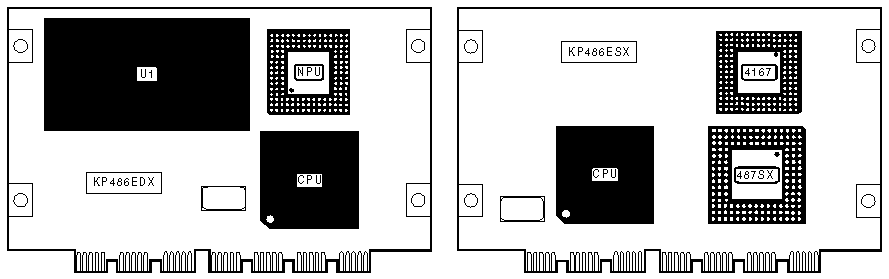

| CACHE CONFIGURATIONS |
|------------------------------------------------------------|
| Size | Cache module installed at U1 |
|------------------+-----------------------------------------|
| 64KB | 82485MA |
|------------------+-----------------------------------------|
| 128KB | 82485MB |
|------------------------------------------------------------|
| Note:Only the KP 486EDX has a socket for the 82485M cache |
| module. |
| |
| The KP 486EDX system comes standard with the 128KB |
| 82485MB, unless specially ordered. |
+------------------------------------------------------------+
+---------------------------------------------------------------------------+
| DRAM CONFIGURATION |
|---------------------------------------------------------------------------|
|Size |Bank0 |Bank1 |Bank2 |Bank3 |Bank4 |Bank5 |Bank6 |Bank7 |J2&J3 |J4&J5 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 1MB | 256K | NONE | NONE | NONE | NONE | NONE | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 2MB | 256K | 256K | NONE | NONE | NONE | NONE | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 2MB | 512K | NONE | NONE | NONE | NONE | NONE | NONE | NONE |2 & 3 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 3MB | 256K | 256K | 256K | NONE | NONE | NONE | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 4MB | 256K | 256K | 256K | 256K | NONE | NONE | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 5MB | 256K | 256K | 256K | 256K | 256K | NONE | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 6MB | 256K | 256K | 256K | 256K | 256K | 256K | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 6MB | 256K | 256K | 256K | 256K | 512K | NONE | NONE | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 7MB | 256K | 256K | 256K | 256K | 256K | 256K | 256K | NONE |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 8MB | 256K | 256K | 256K | 256K | 256K | 256K | 256K | 256K |1 & 2 |1 & 2 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 8MB | 256K | 256K | 256K | 256K | 512K | 512K | NONE | NONE |1 & 2 |2 & 3 |
|-----+------+------+------+------+------+------+------+------+------+------|
| 8MB | 256K | 256K | 256K | 256K | 1M | NONE | NONE | NONE |1 & 2 |1 & 2 |
|---------------------------------------------------------------------------|
|+-------------------------------------------------------------------------+|
|| DRAM CONFIGURATION ||
||-------------------------------------------------------------------------||
|| 4MB | 512K | 512K | NONE | NONE | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 4MB | 1M | NONE | NONE | NONE | NONE | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 6MB | 512K | 512K | 512K | NONE | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 8MB | 512K | 512K | 512K | 512K | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 9MB | 512K | 512K | 512K | 512K | 256K | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 10MB | 512K | 512K | 512K | 512K | 256K | 256K | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 10MB | 512K | 512K | 512K | 512K | 512K | NONE | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 11MB | 512K | 512K | 512K | 512K | 256K | 256K | 256K | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 12MB | 512K | 512K | 512K | 512K | 256K | 256K | 256K | 256K | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 12MB | 512K | 512K | 512K | 512K | 512K | 512K | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 12MB | 512K | 512K | 512K | 512K | 1M | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 16MB | 512K | 512K | 512K | 512K | 1M | 1M | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 16MB | 512K | 512K | 512K | 512K | 2M | NONE | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 8MB | 1M | 1M | NONE | NONE | NONE | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 8MB | 2M | NONE | NONE | NONE | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 12MB | 1M | 1M | 1M | NONE | NONE | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 16MB | 1M | 1M | 1M | 1M | NONE | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 17MB | 1M | 1M | 1M | 1M | 256K | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 18MB | 1M | 1M | 1M | 1M | 256K | 256K | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 18MB | 1M | 1M | 1M | 1M | 512K | NONE | NONE | NONE | 1 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 19MB | 1M | 1M | 1M | 1M | 256K | 256K | 256K | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 20MB | 1M | 1M | 1M | 1M | 256K | 256K | 256K | 256K | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 20MB | 1M | 1M | 1M | 1M | 512K | 512K | NONE | NONE | 1 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 20MB | 1M | 1M | 1M | 1M | 1M | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 24MB | 1M | 1M | 1M | 1M | 1M | 1M | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 24MB | 1M | 1M | 1M | 1M | 2M | NONE | NONE | NONE | 1 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 32MB | 1M | 1M | 1M | 1M | 2M | 2M | NONE | NONE | 1 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 32MB | 1M | 1M | 1M | 1M | 4M | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 16MB | 2M | 2M | NONE | NONE | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 16MB | 4M | NONE | NONE | NONE | NONE | NONE | NONE | NONE | 1 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 2 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 24MB | 2M | 2M | 2M | NONE | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 32MB | 2M | 2M | 2M | 2M | NONE | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 33MB | 2M | 2M | 2M | 2M | 256K | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 34MB | 2M | 2M | 2M | 2M | 256K | 256K | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 34MB | 2M | 2M | 2M | 2M | 512K | NONE | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 35MB | 2M | 2M | 2M | 2M | 256K | 256K | 256K | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 36MB | 2M | 2M | 2M | 2M | 256K | 256K | 256K | 256K | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 36MB | 2M | 2M | 2M | 2M | 512K | 512K | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 36MB | 2M | 2M | 2M | 2M | 1M | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 40MB | 2M | 2M | 2M | 2M | 1M | 1M | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 40MB | 2M | 2M | 2M | 2M | 2M | NONE | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 48MB | 2M | 2M | 2M | 2M | 2M | 2M | NONE | NONE | 2 | 2 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 3 ||
||-------+-------+-------+------+------+------+------+------+------+---+---||
|| 48MB | 2M | 2M | 2M | 2M | 4M | NONE | NONE | NONE | 2 | 1 ||
|| | | | | | | | | | & | & ||
|| | | | | | | | | | 3 | 2 ||
||-------------------------------------------------------------------------||
|| +---------------------------------------------------------------------+ ||
|| | DRAM CONFIGURATION (CONTINUED) | ||
|| |---------------------------------------------------------------------| ||
|| | 64MB | 2M | 2M | 2M | 2M | 4M | 4M | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 64MB | 2M | 2M | 2M | 2M | 8M | NONE | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 32MB | 4M | 4M | NONE | NONE | NONE | NONE | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 32MB | 8M | NONE | NONE | NONE | NONE | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 48MB | 4M | 4M | 4M | NONE | NONE | NONE | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 64MB | 4M | 4M | 4M | 4M | NONE | NONE | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 65MB | 4M | 4M | 4M | 4M | 256K | NONE | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 66MB | 4M | 4M | 4M | 4M | 256K | 256K | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 66MB | 4M | 4M | 4M | 4M | 512K | NONE | NONE | NONE | 1 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 67MB | 4M | 4M | 4M | 4M | 256K | 256K | 256K | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 68MB | 4M | 4M | 4M | 4M | 256K | 256K | 256K | 256K | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 68MB | 4M | 4M | 4M | 4M | 512K | 512K | NONE | NONE | 1 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 68MB | 4M | 4M | 4M | 4M | 1M | NONE | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 72MB | 4M | 4M | 4M | 4M | 1M | 1M | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 72MB | 4M | 4M | 4M | 4M | 2M | NONE | NONE | NONE | 1 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 80MB | 4M | 4M | 4M | 4M | 2M | 2M | NONE | NONE | 1 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 80MB | 4M | 4M | 4M | 4M | 4M | NONE | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 96MB | 4M | 4M | 4M | 4M | 4M | 4M | NONE | NONE | 1 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 96MB | 4M | 4M | 4M | 4M | 8M | NONE | NONE | NONE | 1 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 128MB | 4M | 4M | 4M | 4M | 8M | 8M | NONE | NONE | 1 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 2 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 64MB | 8M | 8M | NONE | NONE | NONE | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 96MB | 8M | 8M | 8M | NONE | NONE | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 128MB | 8M | 8M | 8M | 8M | NONE | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 129MB | 8M | 8M | 8M | 8M | 256K | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 130MB | 8M | 8M | 8M | 8M | 256K | 256K | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 130MB | 8M | 8M | 8M | 8M | 512K | NONE | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 131MB | 8M | 8M | 8M | 8M | 256K | 256K | 256K | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 132MB | 8M | 8M | 8M | 8M | 256K | 256K | 256K | 256K | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 132MB | 8M | 8M | 8M | 8M | 512K | 512K | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 132MB | 8M | 8M | 8M | 8M | 1M | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 136MB | 8M | 8M | 8M | 8M | 1M | 1M | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 136MB | 8M | 8M | 8M | 8M | 2M | NONE | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 144MB | 8M | 8M | 8M | 8M | 2M | 2M | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 144MB | 8M | 8M | 8M | 8M | 4M | NONE | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 160MB | 8M | 8M | 8M | 8M | 4M | 4M | NONE | NONE | 2 | 1 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 2 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 160MB | 8M | 8M | 8M | 8M | 8M | NONE | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 192MB | 8M | 8M | 8M | 8M | 8M | 8M | NONE | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 224MB | 8M | 8M | 8M | 8M | 8M | 8M | 8M | NONE | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |-------+----+------+------+------+------+------+------+------+---+---| ||
|| | 256MB | 8M | 8M | 8M | 8M | 8M | 8M | 8M | 8M | 2 | 2 | ||
|| | | | | | | | | | | & | & | ||
|| | | | | | | | | | | 3 | 3 | ||
|| |---------------------------------------------------------------------| ||
|| | Note:Congratulations! You have reached the end of this table. | ||
|| | | ||
|| | The 512K x 36, 2M x 36, and 8M x 36 SIMMs are double-sided SIMMs. | ||
|| +---------------------------------------------------------------------+ ||
|| ||
IMG IMG 2
|| ||
|| ||
|| +---------------------------------------------------------------------+ ||
|| | CACHE CONFIGURATIONS | ||
|| |---------------------------------------------------------------------| ||
|| | Size | Cache module installed at U1 | ||
|| |----------------------+----------------------------------------------| ||
|| | 64KB | 82485MA | ||
|| |----------------------+----------------------------------------------| ||
|| | 128KB | 82485MB | ||
|| |---------------------------------------------------------------------| ||
|| | Note:Only the KP 486EDX has a socket for the 82485M cache module. | ||
|| | | ||
|| | The KP 486EDX system comes standard with the 128KB 82485MB, unless | ||
|| | specially ordered. | ||
|| +---------------------------------------------------------------------+ ||
|+-------------------------------------------------------------------------+|
+---------------------------------------------------------------------------+
