# MICROMATION TECHNOLOGY, INC.
286 VL
Processor 80286
Processor Speed 10/12MHz
Chip Set VLSI
Max. onboard DRAM 4MB
Cache None
BIOS AMI
Dimensions 330mm x 220mm
I/O Options None
NPU Options 80287

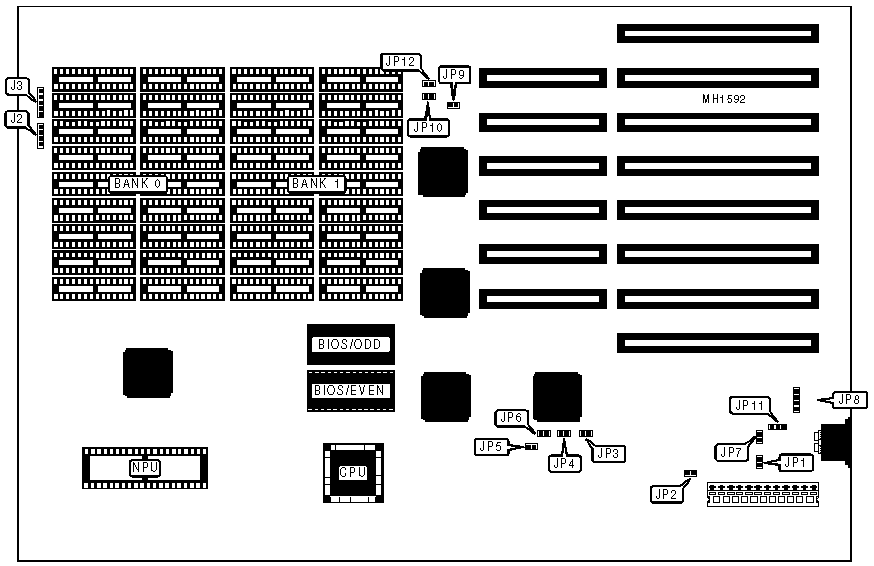

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Speaker | J2 | External battery | JP8 |
|-------------------+----------+------------------+----------|
| Power LED & | J3 | Turbo switch | JP10 |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Zero wait LED | JP6 | Turbo LED | JP12 |
|-------------------+----------+------------------+----------|
| Reset switch | JP7 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper/Switch | Position |
|---------------------------------+---------------+----------|
| » | Monitor type select color | JP1 | Closed |
|---+-----------------------------+---------------+----------|
| | Monitor type select | JP1 | Open |
| | monochrome | | |
|---+-----------------------------+---------------+----------|
| » | CPU select 0 wait states | JP2 | Closed |
|---+-----------------------------+---------------+----------|
| | CPU select 1 wait state | JP2 | Open |
|---+-----------------------------+---------------+----------|
| » | BIOS type select 27256 | JP9 | Closed |
|---+-----------------------------+---------------+----------|
| | BIOS type select 27512 | JP9 | Open |
|---+-----------------------------+---------------+----------|
| » | Battery select internal | JP11 | Unknown |
|---+-----------------------------+---------------+----------|
| | Battery select external | JP11 | Unknown |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 512KB | (18) 41256 | NONE |
|------------------+--------------------+--------------------|
| 640KB | (18) 41256 | (18) 4164 |
|------------------+--------------------+--------------------|
| 1MB | (18) 41256 | (18) 41256 |
|------------------+--------------------+--------------------|
| 2MB | (18) 441000 | NONE |
|------------------+--------------------+--------------------|
| 2.5MB | (18) 441000 | (18) 41256 |
|------------------+--------------------+--------------------|
| 4MB | (18) 441000 | (18) 441000 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP3 | JP4 | JP5 |
|--------------+---------------+--------------+--------------|
| 512KB | Closed | Closed | Closed |
|--------------+---------------+--------------+--------------|
| 640KB | Open | Closed | Closed |
|--------------+---------------+--------------+--------------|
| 1MB | Closed | Open | Closed |
|--------------+---------------+--------------+--------------|
| 2MB | Open | Open | Closed |
|--------------+---------------+--------------+--------------|
| 2.5MB | Closed | Closed | Open |
|--------------+---------------+--------------+--------------|
| 4MB | Closed | Closed | Open |
+------------------------------------------------------------+
