# OGIVAR, INC.
SYSTEM 386
Processor 80386SX
Processor Speed 16/20MHz
Chip Set VLSI
Max. Onboard DRAM 16MB
Cache None
BIOS Unidentified
Dimensions 330mm x 218mm
I/O Options External memory card slot
NPU Options 80287/80387SX

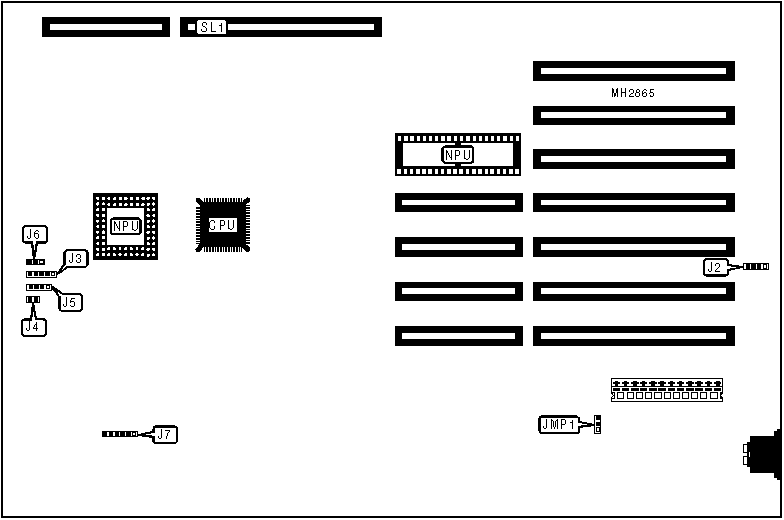

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| External battery | J2 | Speaker | J5 |
|-------------------+----------+------------------+----------|
| Power LED & | J3 | External memory | SL1 |
| keylock | | card slot | |
|-------------------+----------+------------------+----------|
| Reset switch | J4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|------------------------------------+--------+--------------|
| ยป | Monitor type select color | JMP1 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | Monitor type select monochrome | JMP1 | pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Note: The amount of memory is dependent upon the size |
| of the memory card installed. The maximum memory is |
| 16MB. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | J7 |
|----------------------------+-------------------------------|
| 16MHz | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 20MHz | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NPU CONFIGURATION |
|------------------------------------------------------------|
| Type | J6 |
|----------------------------+-------------------------------|
| None | pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 80287 | pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 80387 | pins 1 & 2 closed |
+------------------------------------------------------------+
