# OLIVETTI
M240 (BA200, BA208)
Processor 8086
Processor Speed 10MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard 640KB
Memory
Maximum Video None
Memory
Cache None
BIOS Unidentified
Dimensions 330mm x 218mm
I/O Options Serial port, parallel port, floppy drive
interface
NPU Options 8087

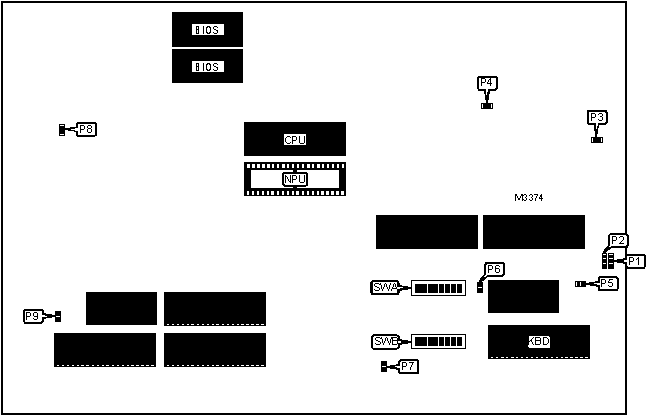

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+--------------+----------+--------------|
| Floppy drive | Unidentified | Parallel | Unidentified |
| interface | | port | |
|-------------------+--------------+----------+--------------|
| Serial port | Unidentified | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| » | Factory configured - do not alter | P3 | Open |
|---+-------------------------------------+-------+----------|
| » | VCO setting - do not alter | P4 | Closed |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | P5 | Open |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | P6 | Open |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | P7 | Closed |
|---+-------------------------------------+-------+----------|
| | System BIOS enabled | P8 | Open |
|---+-------------------------------------+-------+----------|
| | System BIOS disabled | P8 | Closed |
|---+-------------------------------------+-------+----------|
| » | Factory configured - do not alter | P9 | Closed |
|---+-------------------------------------+-------+----------|
| | EGA board installed | SWA/3 | On |
|---+-------------------------------------+-------+----------|
| | EGA board not installed | SWA/3 | Off |
|---+-------------------------------------+-------+----------|
| | NPU disabled | SWA/8 | On |
|---+-------------------------------------+-------+----------|
| | NPU enabled | SWA/8 | Off |
|---+-------------------------------------+-------+----------|
| | Floppy drive A size select 5.25" | SWB/2 | On |
|---+-------------------------------------+-------+----------|
| | Floppy drive A size select 3.5" | SWB/2 | Off |
|---+-------------------------------------+-------+----------|
| | Floppy drive B size select 5.25" | SWB/3 | On |
|---+-------------------------------------+-------+----------|
| | Floppy drive B size select 3.5" | SWB/3 | Off |
|---+-------------------------------------+-------+----------|
| | Floppy drive interface enabled | SWB/4 | On |
|---+-------------------------------------+-------+----------|
| | Floppy drive interface disabled | SWB/4 | Off |
|---+-------------------------------------+-------+----------|
| | BIOS HD on system board | SWB/5 | On |
|---+-------------------------------------+-------+----------|
| | BIOS HD on controller | SWB/5 | Off |
|---+-------------------------------------+-------+----------|
| | Monitor controller type select OGC | SWB/6 | On |
|---+-------------------------------------+-------+----------|
| | Monitor controller type select all | SWB/6 | Off |
| | other types | | |
|---+-------------------------------------+-------+----------|
| | Serial port enabled | SWB/7 | On |
|---+-------------------------------------+-------+----------|
| | Serial port disabled | SWB/7 | Off |
|---+-------------------------------------+-------+----------|
| | Parallel port enabled | SWB/8 | On |
|---+-------------------------------------+-------+----------|
| | Parallel port disabled | SWB/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Note: Board will accept 256KB, 512KB or 640KB. The |
| location and chip sizes are unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH CONFIGURATION |
|------------------------------------------------------------|
| Size | SWA/1 | SWA/2 |
|--------------------+-------------------+-------------------|
| None | On | On |
|--------------------+-------------------+-------------------|
| 256KB | On | Off |
|--------------------+-------------------+-------------------|
| 512KB | Off | On |
|--------------------+-------------------+-------------------|
| 640KB | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY DRIVE SELECTION |
|------------------------------------------------------------|
| Drives installed | SWA/4 | SWA/5 |
|--------------------+-------------------+-------------------|
| 1 | On | On |
|--------------------+-------------------+-------------------|
| 2 | Off | On |
|--------------------+-------------------+-------------------|
| 3 | On | Off |
|--------------------+-------------------+-------------------|
| 4 | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY SIZE DRIVE SELECTION |
|------------------------------------------------------------|
| Type | P1 | P2 | SWB/1 |
|----------+-------------------+-------------------+---------|
| 360KB | Pins 1 & 2 closed | Pins 1 & 2 closed | On |
|----------+-------------------+-------------------+---------|
| 720KB | Pins 2 & 3 closed | Pins 2 & 3 closed | On |
|----------+-------------------+-------------------+---------|
| 1.2MB | Pins 2 & 3 closed | Pins 2 & 3 closed | Off |
|----------+-------------------+-------------------+---------|
| 1.44MB | Pins 2 & 3 closed | Pins 2 & 3 closed | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR SELECTION |
|------------------------------------------------------------|
| Type | SWA/6 | SWA/7 |
|----------------------+------------------+------------------|
| EGA or not installed | On | On |
|----------------------+------------------+------------------|
| 40 x 25 color | Off | On |
|----------------------+------------------+------------------|
| 80 x 25 color | On | Off |
|----------------------+------------------+------------------|
| 80 x 25 monochrome | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTE |
|------------------------------------------------------------|
| The location of pin 1 on the jumpers and switches are |
| unidentified. |
+------------------------------------------------------------+
