# PINE TECHNOLOGY
PT-726
Processor Pentium
Processor Speed 60/66MHz
Chip Set Intel
Max. Onboard DRAM 128MB
Cache 256KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (3)
NPU Options None

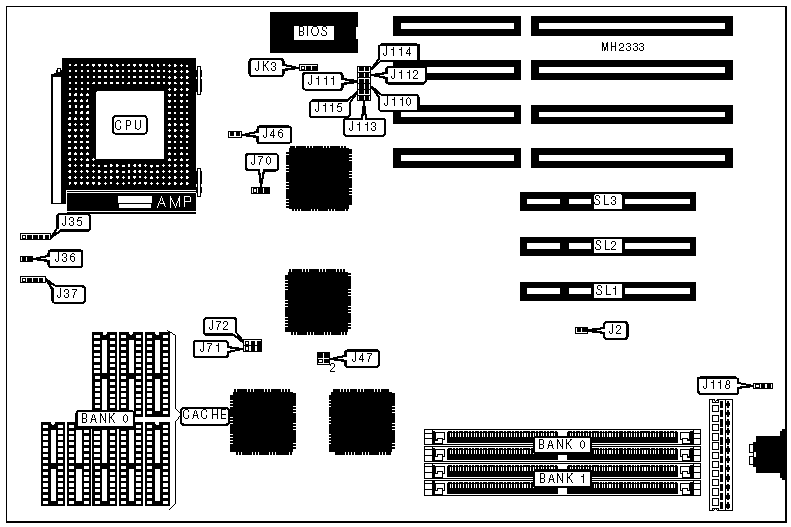

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Power LED & | J35 | Speaker | J37 |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Reset switch | J36 | 32-bit PCI slots | SL1 - |
| | | | SL3 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|-----------------------------------+--------+---------------|
| » | CMOS memory normal operation | J2 | Open |
|---+-------------------------------+--------+---------------|
| | CMOS memory clear | J2 | Closed |
|---+-------------------------------+--------+---------------|
| » | Cache mode select write back | J46 | Open |
|---+-------------------------------+--------+---------------|
| | Cache mode select write | J46 | Closed |
| | through | | |
|---+-------------------------------+--------+---------------|
| » | Parity check enabled | J47 | pins 1 & 2, 3 |
| | | | & 4 closed |
|---+-------------------------------+--------+---------------|
| | Parity check disabled | J47 | pins 1 & 3, 2 |
| | | | & 4 closed |
|---+-------------------------------+--------+---------------|
| » | Cache type select standard | J70 | pins 1 & 2 |
| | SRAM | | closed |
|---+-------------------------------+--------+---------------|
| | Cache type select burst SRAM | J70 | pins 2 & 3 |
| | | | closed |
|---+-------------------------------+--------+---------------|
| » | Power good signal detect from | J118 | pins 2 & 3 |
| | power supply | | closed |
|---+-------------------------------+--------+---------------|
| | Power good signal detect from | J118 | pins 1 & 2 |
| | board | | closed |
|---+-------------------------------+--------+---------------|
| » | EPROM type select | JK3 | pins 2 & 3 |
| | 27C512/27C010 | | closed |
|---+-------------------------------+--------+---------------|
| | EPROM type select | JK3 | pins 1 & 2 |
| | 27C010/27C020 | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 36 | NONE |
|------------------+--------------------+--------------------|
| 4MB | (2) 256K x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 4MB | (2) 512K x 36 | NONE |
|------------------+--------------------+--------------------|
| 6MB | (2) 256K x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 6MB | (2) 512K x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | NONE |
|------------------+--------------------+--------------------|
| 10MB | (2) 256K x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 10MB | (2) 1M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 12MB | (2) 512K x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 12MB | (2) 1M x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | NONE |
|------------------+--------------------+--------------------|
| 18MB | (2) 256K x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 18MB | (2) 2M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 20MB | (2) 512K x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 20MB | (2) 2M x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | NONE |
|------------------+--------------------+--------------------|
| 34MB | (2) 256K x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 34MB | (2) 4M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 36MB | (2) 512K x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 36MB | (2) 4M x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | NONE |
|------------------+--------------------+--------------------|
| 66MB | (2) 256K x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 66MB | (2) 8M x 36 | (2) 256K x 36 |
|------------------+--------------------+--------------------|
| 68MB | (2) 512K x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 68MB | (2) 8M x 36 | (2) 512K x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 1M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 4M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| None | NONE |
|----------------------------+-------------------------------|
| 256KB | (8) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | J71 | J72 |
|------------------+--------------------+--------------------|
| None | pins 1 & 2 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 256KB | pins 1 & 2 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IRQ CONFIGURATION |
|------------------------------------------------------------|
| IRQ | J110 | J111 | J112 | J113 | J114 | J115 |
|-------+--------+--------+--------+--------+--------+-------|
| IRQ3 | Open | Open | Open | Closed | Open | Open |
|-------+--------+--------+--------+--------+--------+-------|
| IRQ5 | Open | Open | Open | Open | Open |Closed |
|-------+--------+--------+--------+--------+--------+-------|
| IRQ10 | Closed | Open | Open | Open | Open | Open |
|-------+--------+--------+--------+--------+--------+-------|
| IRQ11 | Open | Closed | Open | Open | Open | Open |
|-------+--------+--------+--------+--------+--------+-------|
| IRQ14 | Open | Open | Closed | Open | Open | Open |
|-------+--------+--------+--------+--------+--------+-------|
| IRQ15 | Open | Open | Open | Open | Closed | Open |
+------------------------------------------------------------+
