# PC WARE INTERNATIONAL, INC.
MB-PISCES
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set OPTI
Video Chip Set None
Maximum Onboard 256MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 260mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, serial
ports (2), cache slot, VRM connector
NPU Options None

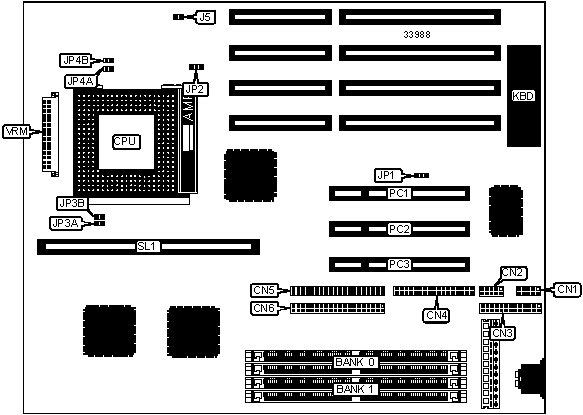

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN1 | IDE interface 1 | CN6 |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | Front panel | J5 |
| | | connector | |
|-------------------+----------+------------------+----------|
| Parallel port | CN3 | 32-bit PCI slots | PC1 – |
| | | | PC3 |
|-------------------+----------+------------------+----------|
| Floppy drive | CN4 | Cache slot | SL1 |
| interface | | | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN5 | VRM connector | VRM |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+-------+----------------|
| | Flash BIOS voltage select 12v | JP1 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 5v | JP1 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | SL1 |
|----------------------------+-------------------------------|
| 256KB | 256KB module installed |
|----------------------------+-------------------------------|
| 512KB | 512KB module installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier| JP3A | JP3B |JP4A| JP4B |
|---------+-----------+----------+-------+-------+----+------|
| 120MHz | 60MHz | 2x | Open |Closed |Open|Closed|
|---------+-----------+----------+-------+-------+----+------|
| 133MHz | 66MHz | 2x |Closed | Open |Open|Closed|
|---------+-----------+----------+-------+-------+----+------|
| 150MHz | 60MHz | 2x | Open |Closed |Open|Closed|
|---------+-----------+----------+-------+-------+----+------|
| 166MHz | 66MHz | 2x |Closed | Open |Open|Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier| JP3A | JP3B |JP4A |JP4B |
|---------+-----------+----------+-------+-------+-----+-----|
| 75MHz | 50MHz | 1.5x |Closed |Closed |Open |Open |
|---------+-----------+----------+-------+-------+-----+-----|
| 90MHz | 60MHz | 1.5x | Open |Closed |Open |Open |
|---------+-----------+----------+-------+-------+-----+-----|
| 100MHz | 66MHz | 1.5x |Closed | Open |Open |Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier| JP3A | JP3B | JP4A | JP4B |
|---------+-----------+----------+------+------+------+------|
| 75MHz | 50MHz | 1.5x |Closed|Closed| Open | Open |
|---------+-----------+----------+------+------+------+------|
| 90MHz | 60MHz | 1.5x | Open |Closed| Open | Open |
|---------+-----------+----------+------+------+------+------|
| 100MHz | 66MHz | 1.5x |Closed| Open | Open | Open |
|---------+-----------+----------+------+------+------+------|
| 120MHz | 60MHz | 2x | Open |Closed| Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 133MHz | 66MHz | 2x |Closed| Open | Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x | Open |Closed|Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x |Closed| Open |Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x | Open |Closed|Closed| Open |
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x |Closed| Open |Closed| Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP2 |
|----------------------------+-------------------------------|
| 3.3v | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 3.52v | Pins 1 & 2 closed |
+------------------------------------------------------------+
