# SEANIX TECHNOLOGY, INC.
SB-SYM-486C
Processor 80486SX/80486DX
Processor Speed 16/20/25/33/50MHz
Chip Set Symphony
Max. Onboard DRAM 32MB
Cache 64/128/256KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options None
NPU Options 4167

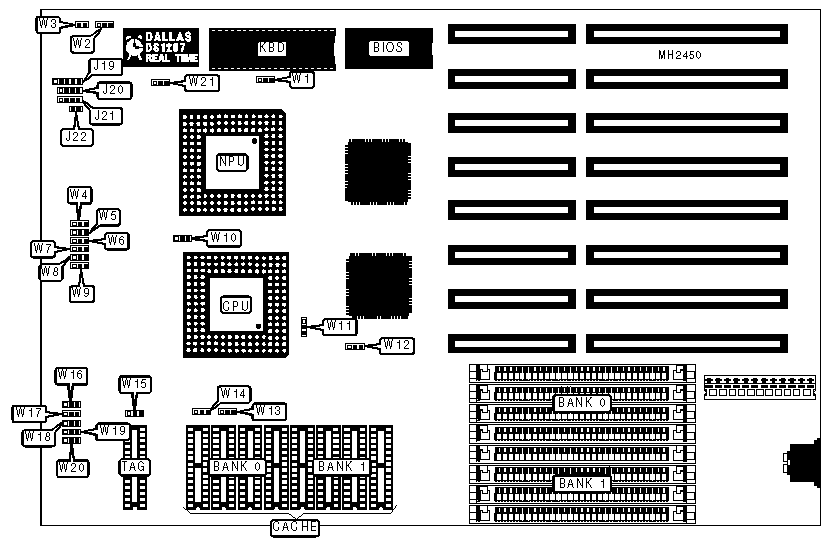

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+-------------+--------------+-----------|
| Power LED & | J19 | Turbo switch | J21 (pins |
| keylock | | | 3 & 4) |
|-------------------+-------------+--------------+-----------|
| Speaker | J20 | Reset switch | J22 |
|-------------------+-------------+--------------+-----------|
| Turbo LED | J21 (pins 1 | | |
| | & 2) | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | Monitor type select color | W2 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | W2 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | W3 | Open |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (4) 256K x 9 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 3MB | (4) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 5MB | (4) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 6MB | (4) 4M x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 7MB | (4) 4M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 8MB | (4) 4M x 9 | (4) 4M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|------------+---------------+---------------+---------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 | (1) 8K x 8 |
|------------+---------------+---------------+---------------|
| 128KB | (4) 32K x 8 | NONE | (1) 8K x 8 |
|------------+---------------+---------------+---------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | W4 | W5 | W6 | W7 | W8 |
|----------+----------+----------+---------+--------+--------|
| 64KB | 2 & 3 | Open | 1 & 2 | 1 & 2 | 2 & 3 |
|----------+----------+----------+---------+--------+--------|
| 128KB | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|----------+----------+----------+---------+--------+--------|
| 256KB | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | W9 | W15 | W17 | W19 | W20 |
|----------+----------+----------+---------+--------+--------|
| 64KB | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|----------+----------+----------+---------+--------+--------|
| 128KB | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|----------+----------+----------+---------+--------+--------|
| 256KB | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Setting | W21 |
|----------------------------------------+-------------------|
| Cache installed (shows size at boot | pins 1 & 2 closed |
| up) | |
|----------------------------------------+-------------------|
| Cache installed (does not show size at | pins 1 & 2 closed |
| boot up) | |
|----------------------------------------+-------------------|
| Cache not installed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | W13 | W14 | W18 |
|---------+----------------+----------------+----------------|
| 80486SX | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 80486DX | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 |
| | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | W1 | W10 | W11 | W12 | W16 |
|----------+----------+----------+---------+--------+--------|
| 16MHz | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
|----------+----------+----------+---------+--------+--------|
| 20MHz | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
|----------+----------+----------+---------+--------+--------|
| 25MHz | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
|----------+----------+----------+---------+--------+--------|
| 33MHz | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
|----------+----------+----------+---------+--------+--------|
| 50MHz | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
