# TEKRAM TECHNOLOGY CO., LTD.
P5H30-WS
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard 512MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 512KB
BIOS Award
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2), Ultra
SCSI interface, Ultra-Wide SCSI interface,
parallel port, PS/2 mouse interface, serial
ports (2), IR connector, USB connector,
Adaptec RAID slot
NPU Options None

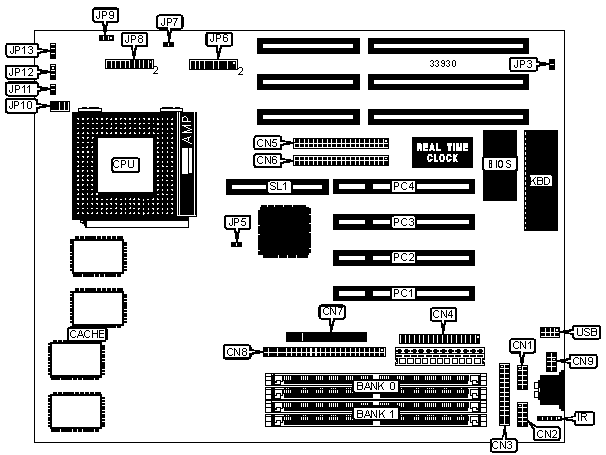

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+--------------+---------------|
| Serial port 1 | CN1 | SCSI LED | JP7 |
|------------------+----------+--------------+---------------|
| Serial port 2 | CN2 | Power LED & | JP8 pins 2, |
| | | keylock | 6, 8, 10 |
|------------------+----------+--------------+---------------|
| Parallel port | CN3 | Turbo LED | JP8 pins 3 & |
| | | | 5 |
|------------------+----------+--------------+---------------|
| Floppy drive | CN4 | Green PC | JP8 pins 7 & |
| interface | | connector | 9 |
|------------------+----------+--------------+---------------|
| IDE interface 1 | CN5 | Speaker | JP8 pins 14, |
| | | | 16, 18, 20 |
|------------------+----------+--------------+---------------|
| IDE interface 2 | CN6 | Reset switch | JP8 pins 17 & |
| | | | 19 |
|------------------+----------+--------------+---------------|
| Ultra Wide SCSI | CN7 | Chassis fan | JP13 |
| interface | | power | |
|------------------+----------+--------------+---------------|
| Ultra SCSI | CN8 | 32-bit PCI | PC1 - PC4 |
| interface | | slots | |
|------------------+----------+--------------+---------------|
| PS/2 mouse | CN9 | Adaptec RAID | SL1 |
| interface | | slot | |
|------------------+----------+--------------+---------------|
| IR connector | IR | USB | USB |
| | | connector | |
|------------------+----------+--------------+---------------|
| IDE interface | JP5 | | |
| LED | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+---------+------------|
| » | CMOS memory normal operation | JP3 | Open |
|---+---------------------------------+---------+------------|
| | CMOS memory clear | JP3 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 32M x 36 | None |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|----------------+---------------------+---------------------|
| 264MB | (2) 32M x 36 | (2) 1M x 36 |
|----------------+---------------------+---------------------|
| 272MB | (2) 32M x 36 | (2) 2M x 36 |
|----------------+---------------------+---------------------|
| 288MB | (2) 32M x 36 | (2) 4M x 36 |
|----------------+---------------------+---------------------|
| 384MB | (2) 32M x 36 | (2) 16M x 36 |
|----------------+---------------------+---------------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Board also accepts x 32 |
| SIMMs. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 512KB | (4) 32K x 32 |
|------------------------------------------------------------|
| Note: The location of bank 0 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP6 |
|-----------+-------------+------------+---------------------|
| 120MHz | 50MHz | 2x | Pins 13 & 14 closed |
|-----------+-------------+------------+---------------------|
| 133MHz | 55MHz | 2x | Pins 11 & 12 closed |
|-----------+-------------+------------+---------------------|
| 150MHz | 60MHz | 2x | Pins 9 & 10 closed |
|-----------+-------------+------------+---------------------|
| 166MHz | 66MHz | 2x | Pins 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP6 |
|-----------+-------------+------------+---------------------|
| 75MHz | 50MHz | 1.5x | Pins 19 & 20 closed |
|-----------+-------------+------------+---------------------|
| 90MHz | 60MHz | 1.5x | Pins 17 & 18 closed |
|-----------+-------------+------------+---------------------|
| 100MHz | 66MHz | 1.5x | Pins 15 & 16 closed |
|-----------+-------------+------------+---------------------|
| 120MHz | 60MHz | 2x | Pins 13 & 14 closed |
|-----------+-------------+------------+---------------------|
| 133MHz | 66MHz | 2x | Pins 11 & 12 closed |
|-----------+-------------+------------+---------------------|
| 150MHz | 60MHz | 2.5x | Pins 9 & 10 closed |
|-----------+-------------+------------+---------------------|
| 166MHz | 66MHz | 2.5x | Pins 7 & 8 closed |
|-----------+-------------+------------+---------------------|
| 180MHz | 60MHz | 3x | Pins 5 & 6 closed |
|-----------+-------------+------------+---------------------|
| 200MHz | 66MHz | 3x | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP6 |
|-----------+-------------+------------+---------------------|
| 75MHz | 50MHz | 1.5x | Pins 19 & 20 closed |
|-----------+-------------+------------+---------------------|
| 90MHz | 60MHz | 1.5x | Pins 17 & 18 closed |
|-----------+-------------+------------+---------------------|
| 100MHz | 66MHz | 1.5x | Pins 15 & 16 closed |
|-----------+-------------+------------+---------------------|
| 120MHz | 60MHz | 2x | Pins 13 & 14 closed |
|-----------+-------------+------------+---------------------|
| 133MHz | 66MHz | 2x | Pins 11 & 12 closed |
|-----------+-------------+------------+---------------------|
| 150MHz | 60MHz | 2.5x | Pins 9 & 10 closed |
|-----------+-------------+------------+---------------------|
| 166MHz | 66MHz | 2.5x | Pins 7 & 8 closed |
|-----------+-------------+------------+---------------------|
| 180MHz | 60MHz | 3x | Pins 5 & 6 closed |
|-----------+-------------+------------+---------------------|
| 200MHz | 66MHz | 3x | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP9 | JP10 | JP11 | JP12 |
|---------+-------+-------------------------+--------+-------|
| 3.3v | 1 & 2 | 1 & 2, 3 & 4, 5 & 6, 7 | Closed | 2 & 3 |
| | | & 8 | | |
|---------+-------+-------------------------+--------+-------|
| 3.52v | 2 & 3 | 1 & 2, 3 & 4, 5 & 6, 7 | Closed | 2 & 3 |
| | | & 8 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | JP9 | JP10 | JP11 | JP12 |
|------------+-------+--------+----------+-------------------|
| 2.5v | N/A | Open | Closed | Pins 1 & 2 closed |
|------------+-------+--------+----------+-------------------|
| 2.8v | N/A | Open | Open | Pins 1 & 2 closed |
+------------------------------------------------------------+
