# TEKRAM TECHNOLOGY CO., LTD.
P5V30-B4
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256KB
BIOS Award
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), IR connectors (2), USB connector
NPU Options None

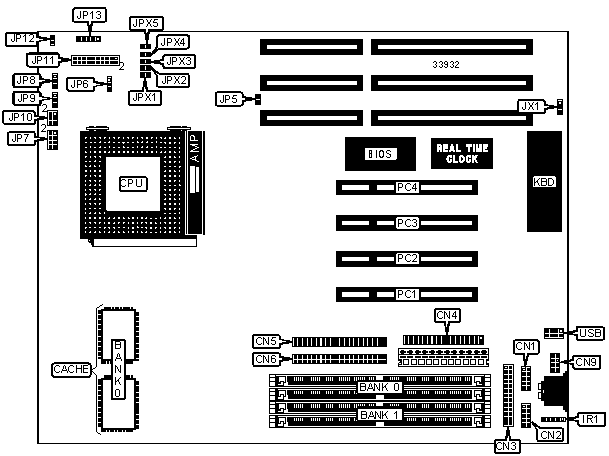

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+----------+--------------+-----------------|
| Serial port 1 | CN1 | Power LED & | JP11 pins 2, 6, |
| | | keylock | 8, 10 |
|----------------+----------+--------------+-----------------|
| Serial port 2 | CN2 | Turbo LED | JP11 pins 3 & 5 |
|----------------+----------+--------------+-----------------|
| Parallel port | CN3 | Green PC | JP11 pins 7 & 9 |
| | | connector | |
|----------------+----------+--------------+-----------------|
| Floppy drive | CN4 | Speaker | JP11 pins 14, |
| interface | | | 16, 18, 20 |
|----------------+----------+--------------+-----------------|
| IDE interface | CN5 | Reset switch | JP11 pins 17 & |
| 1 | | | 19 |
|----------------+----------+--------------+-----------------|
| IDE interface | CN6 | IDE | JP12 |
| 2 | | interface | |
| | | LED | |
|----------------+----------+--------------+-----------------|
| PS/2 mouse | CN9 | IR connector | JP13 |
| interface | | | |
|----------------+----------+--------------+-----------------|
| IR connector | IR2 | 32-bit PCI | PC1 - PC4 |
| | | slots | |
|----------------+----------+--------------+-----------------|
| Chassis fan | JP8 | USB | USB |
| power | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| ยป | CMOS memory normal operation | JP5 | Open |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP5 | Closed |
|---+------------------------------+-------+-----------------|
| | PS/2 mouse enabled | JX1 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | PS/2 mouse disabled | JX1 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (2) 32K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JPX1| JPX2 | JPX3 | JPX4 | JPX5 |
| speed | speed | | | | | | |
|-------+--------+----------+----+------+------+------+------|
|120MHz | 50MHz | 2x |Open|Closed|Closed|Closed| Open |
|-------+--------+----------+----+------+------+------+------|
|133MHz | 55MHz | 2x |Open|Closed| Open | Open |Closed|
|-------+--------+----------+----+------+------+------+------|
|150MHz | 60MHz | 2x |Open|Closed|Closed| Open |Closed|
|-------+--------+----------+----+------+------+------+------|
|166MHz | 66MHz | 2x |Open|Closed| Open |Closed|Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier| JPX1 | JPX2 | JPX3 | JPX4 | JPX5 |
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
| 75MHz |50MHz | 1.5x | Open | Open |Closed|Closed| Open |
|-------+------+----------+------+------+------+------+------|
| 90MHz |60MHz | 1.5x | Open | Open |Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|100MHz |66MHz | 1.5x | Open | Open | Open |Closed|Closed|
|-------+------+----------+------+------+------+------+------|
|120MHz |60MHz | 2x | Open |Closed|Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|133MHz |66MHz | 2x | Open |Closed| Open |Closed|Closed|
|-------+------+----------+------+------+------+------+------|
|150MHz |60MHz | 2.5x |Closed|Closed|Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2.5x |Closed|Closed| Open |Closed|Closed|
|-------+------+----------+------+------+------+------+------|
|180MHz |60MHz | 3x |Closed| Open |Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|200MHz |66MHz | 3x |Closed| Open | Open |Closed|Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier| JPX1 | JPX2 | JPX3 | JPX4 | JPX5 |
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
| 75MHz |50MHz | 1.5x | Open | Open |Closed|Closed| Open |
|-------+------+----------+------+------+------+------+------|
| 90MHz |60MHz | 1.5x | Open | Open |Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|100MHz |66MHz | 1.5x | Open | Open | Open |Closed|Closed|
|-------+------+----------+------+------+------+------+------|
|120MHz |60MHz | 2x | Open |Closed|Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|133MHz |66MHz | 2x | Open |Closed| Open |Closed|Closed|
|-------+------+----------+------+------+------+------+------|
|150MHz |60MHz | 2.5x |Closed|Closed|Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2.5x |Closed|Closed| Open |Closed|Closed|
|-------+------+----------+------+------+------+------+------|
|180MHz |60MHz | 3x |Closed| Open |Closed| Open |Closed|
|-------+------+----------+------+------+------+------+------|
|200MHz |66MHz | 3x |Closed| Open | Open |Closed|Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP6 | JP7 | JP9 | JP10 |
|---------+-------+---------------------------+-------+------|
| 3.3v | 1 & 2 | 1 & 2, 3 & 4, 5 & 6, 7 & | 2 & 3 | N/A |
| | | 8 | | |
|---------+-------+---------------------------+-------+------|
| 3.52v | 2 & 3 | 1 & 2, 3 & 4, 5 & 6, 7 & | 2 & 3 | N/A |
| | | 8 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | JP6 | JP7 | JP9 | JP10 |
|-----------+-------+--------+--------+----------------------|
| 2.5v | N/A | Open | 1 & 2 | Open |
|-----------+-------+--------+--------+----------------------|
| 2.6v | N/A | Open | 1 & 2 | 1 & 2 |
|-----------+-------+--------+--------+----------------------|
| 2.7v | N/A | Open | 1 & 2 | 3 & 4 |
|-----------+-------+--------+--------+----------------------|
| 2.8v | N/A | Open | 1 & 2 | 1 & 2, 3 & 4 |
|-----------+-------+--------+--------+----------------------|
| 2.9v | N/A | Open | 1 & 2 | 5 & 6 |
|-----------+-------+--------+--------+----------------------|
| 3.0v | N/A | Open | 1 & 2 | 1 & 2, 5 & 6 |
|-----------+-------+--------+--------+----------------------|
| 3.1v | N/A | Open | 1 & 2 | 3 & 4, 5 & 6 |
|-----------+-------+--------+--------+----------------------|
| 3.2v | N/A | Open | 1 & 2 | 1 & 2, 3 & 4, 5 & 6 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
