# TMC RESEARCH CORPORATION
PCI54PL (VER. 1.0)
Processor Pentium
Processor Speed 90/100MHz
Chip Set OPTI
Video Chip Set None
Maximum Onboard 128MB
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 330mm x 218mm
I/O Options 32-bit VESA local bus slots (2), 32-bit PCI
slots (4)
NPU Options None

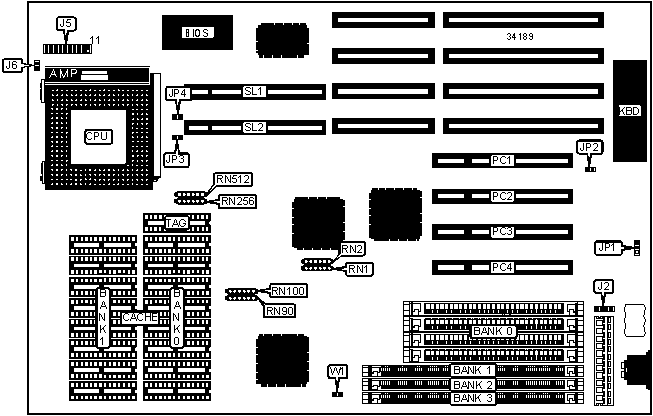

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+------------------+-----------|
| External battery | J2 | IDE interface | J5 pins |
| | | LED | 10 & 20 |
|------------------+----------+------------------+-----------|
| Speaker | J5 pins | Power LED & | J5 pins |
| | 1 – 4 | keylock | 11 – 15 |
|------------------+----------+------------------+-----------|
| Turbo switch | J5 pins | IDE interface | J6 |
| | 7 & 17 | LED | |
|------------------+----------+------------------+-----------|
| Turbo LED | J5 pins | 32-bit PCI slots | PC1 – PC4 |
| | 8 & 18 | | |
|------------------+----------+------------------+-----------|
| Reset switch | J5 pins | 32-bit VESA | SL1 & SL2 |
| | 9 & 19 | local bus slots | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| | Battery type select internal | JP1 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Battery type select external | JP1 | Open |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP1 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Monitor type select color | JP2 | Closed |
|---+---------------------------------+-------+--------------|
| | Monitor type select monochrome | JP2 | Open |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP3 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 1 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+-------------+---------+-------------+-------------|
| 4MB | (4) 1M x 9 | None | None | None |
|--------+-------------+---------+-------------+-------------|
| 8MB | (4) 1M x 9 | None | (1) 1M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 12MB | (4) 1M x 9 | None | (1) 2M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 16MB | (4) 1M x 9 | None | (1) 1M x 36 | (1) 2M x 36 |
|--------+-------------+---------+-------------+-------------|
| 16MB | (4) 4M x 9 | None | None | None |
|--------+-------------+---------+-------------+-------------|
| 20MB | (4) 1M x 9 | None | (1) 2M x 36 | (1) 2M x 36 |
|--------+-------------+---------+-------------+-------------|
| 20MB | (4) 1M x 9 | None | (1) 4M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 32MB | (4) 4M x 9 | None | (1) 4M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 36MB | (4) 1M x 9 | None | (1) 8M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 40MB | (4) 1M x 9 | None | (1) 1M x 36 | (1) 8M x 36 |
|--------+-------------+---------+-------------+-------------|
| 44MB | (4) 1M x 9 | None | (1) 2M x 36 | (1) 8M x 36 |
|--------+-------------+---------+-------------+-------------|
| 48MB | (4) 4M x 9 | None | (1) 8M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 52MB | (4) 1M x 9 | None | (1) 4M x 36 | (1) 8M x 36 |
|--------+-------------+---------+-------------+-------------|
| 64MB | (4) 4M x 9 | None | (1) 4M x 36 | (1) 8M x 36 |
|--------+-------------+---------+-------------+-------------|
| 64MB | (4) 16M x 9 | None | None | None |
|--------+-------------+---------+-------------+-------------|
| 68MB | (4) 1M x 9 | None | (1) 8M x 36 | (1) 8M x 36 |
|--------+-------------+---------+-------------+-------------|
| 80MB | (4) 4M x 9 | None | (1) 8M x 36 | (1) 8M x 36 |
|--------+-------------+---------+-------------+-------------|
| 96MB | (4) 16M x 9 | None | (1) 8M x 36 | None |
|--------+-------------+---------+-------------+-------------|
| 128MB | (4) 16M x 9 | None | (1) 8M x 36 | (1) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION 2 |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+---------+-------------+-------------+-------------|
| 4MB | None | (1) 1M x 36 | None | None |
|--------+---------+-------------+-------------+-------------|
| 8MB | None | (1) 1M x 36 | (1) 1M x 36 | None |
|--------+---------+-------------+-------------+-------------|
| 8MB | None | (1) 2M x 36 | None | None |
|--------+---------+-------------+-------------+-------------|
| 12MB | None | (1) 1M x 36 | (1) 2M x 36 | None |
|--------+---------+-------------+-------------+-------------|
| 16MB | None | (1) 1M x 36 | (1) 1M x 36 | (1) 2M x 36 |
|--------+---------+-------------+-------------+-------------|
| 16MB | None | (1) 2M x 36 | (1) 2M x 36 | None |
|--------+---------+-------------+-------------+-------------|
| 16MB | None | (1) 4M x 36 | None | None |
|--------+---------+-------------+-------------+-------------|
| 20MB | None | (1) 1M x 36 | (1) 2M x 36 | (1) 2M x 36 |
|--------+---------+-------------+-------------+-------------|
| 20MB | None | (1) 1M x 36 | (1) 4M x 36 | None |
|--------+---------+-------------+-------------+-------------|
| 24MB | None | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x 36 |
|--------+---------+-------------+-------------+-------------|
| 24MB | None | (1) 2M x 36 | (1) 4M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+--------+--------------+-------------+-------------|
| 32MB | None | (1) 4M x 36 | (1) 4M x 36 | None |
|--------+--------+--------------+-------------+-------------|
| 32MB | None | (1) 8M x 36 | None | None |
|--------+--------+--------------+-------------+-------------|
| 36MB | None | (1) 1M x 36 | (1) 8M x 36 | None |
|--------+--------+--------------+-------------+-------------|
| 40MB | None | (1) 1M x 36 | (1) 1M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 40MB | None | (1) 2M x 36 | (1) 8M x 36 | None |
|--------+--------+--------------+-------------+-------------|
| 44MB | None | (1) 1M x 36 | (1) 2M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 48MB | None | (1) 2M x 36 | (1) 2M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 48MB | None | (1) 4M x 36 | (1) 8M x 36 | None |
|--------+--------+--------------+-------------+-------------|
| 52MB | None | (1) 1M x 36 | (1) 4M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 56MB | None | (1) 2M x 36 | (1) 4M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 64MB | None | (1) 4M x 36 | (1) 4M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 64MB | None | (1) 8M x 36 | (1) 8M x 36 | None |
|--------+--------+--------------+-------------+-------------|
| 64MB | None | (1) 16M x 36 | None | None |
|--------+--------+--------------+-------------+-------------|
| 68MB | None | (1) 1M x 36 | (1) 8M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 72MB | None | (1) 2M x 36 | (1) 8M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 80MB | None | (1) 4M x 36 | (1) 8M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 96MB | None | (1) 8M x 36 | (1) 8M x 36 | (1) 8M x 36 |
|--------+--------+--------------+-------------+-------------|
| 96MB | None | (1) 16M x 36 | (1) 8M x 36 | None |
|--------+--------+--------------+-------------+-------------|
| 128MB | None | (1) 16M x 36 | (1) 8M x 36 | (1) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Configuration | RN1 | RN2 |
|--------------------+-------------------+-------------------|
| 1 | Installed | Not installed |
|--------------------+-------------------+-------------------|
| 2 | Not installed | Installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|-----------+---------------+---------------+----------------|
| 256KB | (8) 32K x 8 | None | (1) 8K/32K x 8 |
|-----------+---------------+---------------+----------------|
| 512KB | (8) 32K x 8 | (8) 32K x 8 | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | RN256 | RN512 |
|------------------+--------------------+--------------------|
| 256KB | Installed | Not installed |
|------------------+--------------------+--------------------|
| 512KB | Not installed | Installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| Speed | RN90 | RN100 |
|------------------+--------------------+--------------------|
| 90MHz | Installed | Not installed |
|------------------+--------------------+--------------------|
| 100MHz | Not installed | Installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VL BUS WAIT STATE SELECTION |
|------------------------------------------------------------|
| Setting | JP4 | W1 |
|----------------------+------------------+------------------|
| » | 0 | Open | Open |
|-----+----------------+------------------+------------------|
| | 1 | Closed | Closed |
+------------------------------------------------------------+
