# TMC RESEARCH CORPORATION
TI6NFK/KP6 (VER. 1.0)
Processor Pentium Pro
Processor Speed 150/166/180/200/233/266MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 384MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium Pro CPU)
BIOS AMI
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connectors (2), ATX
power connector, CPU Slot 1
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

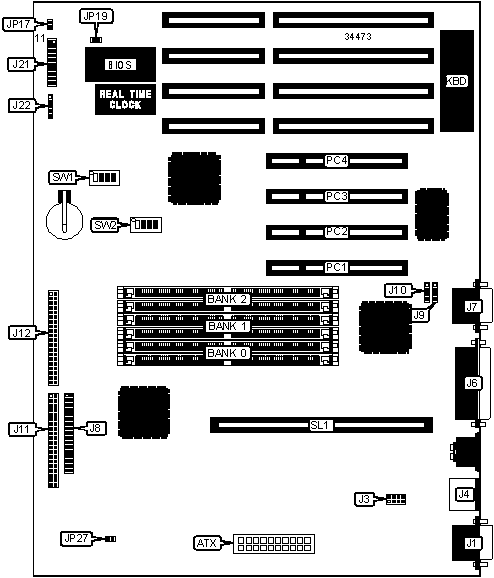

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+------------+----------------+------------|
| ATX power | ATX | Green PC | J21/pins 6 |
| connector | | connector | & 16 |
|-----------------+------------+----------------+------------|
| Serial port 1 | J1 | Soft off power | J21/pins 7 |
| | | supply | & 17 |
|-----------------+------------+----------------+------------|
| PS/2 mouse port | J4 | Turbo LED | J21/pins 8 |
| | | | & 18 |
|-----------------+------------+----------------+------------|
| Parallel port | J6 | Reset switch | J21/pins 9 |
| | | | & 19 |
|-----------------+------------+----------------+------------|
| Serial port 2 | J7 | IDE interface | J21/pins |
| | | LED | 10 & 20 |
|-----------------+------------+----------------+------------|
| Floppy drive | J8 | Power LED & | J21/pins |
| interface | | keylock | 11 - 15 |
|-----------------+------------+----------------+------------|
| USB connector | J9 | IR connector | J22 |
|-----------------+------------+----------------+------------|
| USB connector | J10 | Power on/off | JP17 |
| | | switch | |
|-----------------+------------+----------------+------------|
| IDE interface 2 | J11 | Chassis fan | JP27 |
| | | power | |
|-----------------+------------+----------------+------------|
| IDE interface 1 | J12 | 32-bit PCI | PC1 – PC4 |
| | | slots | |
|-----------------+------------+----------------+------------|
| Speaker | J21/pins 1 | CPU Slot 1 | SL1 |
| | - 4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured – do not | J3 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP19 | Open |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP19 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 136MB | (2) 1M x 36 | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 16M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+

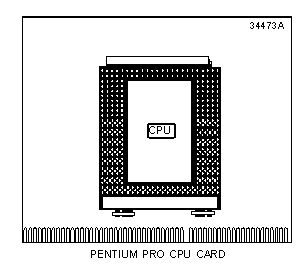

| CPU SPEED SELECTION |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|SW1/1 |SW1/2 |SW1/3 |SW1/4 |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x | On | Off | On | Off |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x | Off | On | Off | On |
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x | On | Off | On | Off |
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x | Off | On | Off | On |
|---------+-----------+----------+------+------+------+------|
| 233MHz | 66MHz | 3.5x | Off | On | Off | On |
|---------+-----------+----------+------+------+------+------|
| 266MHz | 66MHz | 4x | Off | On | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CON’T) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|SW2/1 |SW2/2 |SW2/3 |SW2/4 |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x | Off | On | On | On |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x | Off | On | On | On |
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x | On | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x | On | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 233MHz | 66MHz | 3.5x | Off | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 266MHz | 66MHz | 4x | On | On | Off | On |
+------------------------------------------------------------+
