# SUPER MICRO
P6DKF
Processor Pentium II
Processor Speed 233/266/300/333/366/400MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 1GB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium II CPU)
BIOS AMI
Dimensions 355mm x 304mm
I/O Options 32-bit PCI slots (5), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), IR connector, USB
connectors (2), ATX power connector
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

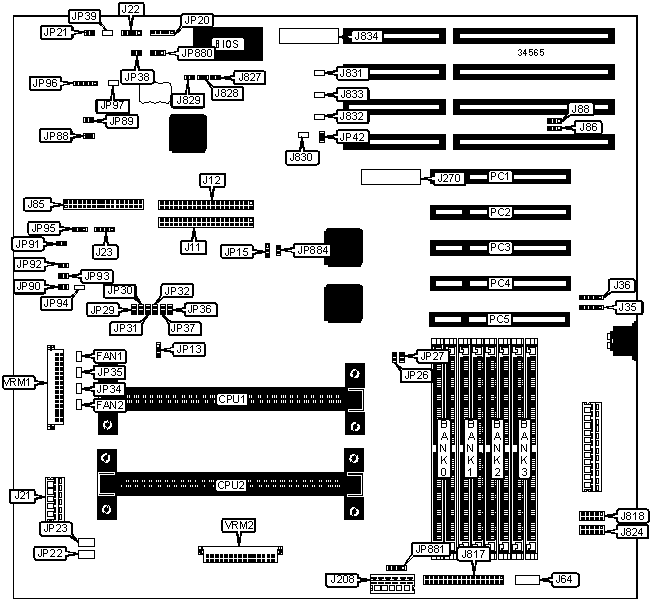

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| Chassis fan | FAN1 | Serial port 2 | J824 |
| power | | | |
|------------------+----------+-------------------+----------|
| Chassis fan | FAN2 | Power LED & | JP20 |
| power | | keylock | |
|------------------+----------+-------------------+----------|
| IDE interface 1 | J11 | Reset switch | JP21 |
|------------------+----------+-------------------+----------|
| IDE interface 2 | J12 | Green PC | JP39 |
| | | connector | |
|------------------+----------+-------------------+----------|
| 3.3v power | J21 | Fan replacement | JP89 |
| | | buzzer | |
|------------------+----------+-------------------+----------|
| Speaker | J22 | Overheat LED | JP90 |
|------------------+----------+-------------------+----------|
| IDE interface | J23 | Backup cooling | JP91 |
| LED | | fan power | |
|------------------+----------+-------------------+----------|
| USB connector 1 | J35 | Backup cooling | JP92 |
| | | fan power | |
|------------------+----------+-------------------+----------|
| USB connector 2 | J36 | Backup cooling | JP93 |
| | | fan power | |
|------------------+----------+-------------------+----------|
| PS/2 mouse | J64 | IR connector | JP96 |
| interface | | | |
|------------------+----------+-------------------+----------|
| Floppy drive | J85 | External battery | JP881 |
| interface | | | |
|------------------+----------+-------------------+----------|
| 5v power | J208 | 32-bit PCI slots | PC1 – |
| | | | PC5 |
|------------------+----------+-------------------+----------|
| Parallel port | J817 | VRM connector | VRM1 |
|------------------+----------+-------------------+----------|
| Serial port 1 | J818 | VRM connector | VRM2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | J86 | Pins 1 & 2 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J88 | Pins 1 & 2 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J270 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J827 | Closed |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J828 | Closed |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J829 | Closed |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J830 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J831 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J832 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J833 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J834 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP13 | Pins 2 & 3 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP15 | Pins 2 & 3 |
| | alter | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP22 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP23 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP26 | Open |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP27 | Closed |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP35 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP38 | Open |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | ISA CLK = PCI CLK/4 | JP42 | Closed |
|---+---------------------------------+-------+--------------|
| | ISA CLK = PCI CLK/3 | JP42 | Open |
|---+---------------------------------+-------+--------------|
| » | Buzzer control select standby | JP88 | Closed |
|---+---------------------------------+-------+--------------|
| | Buzzer control select disabled | JP88 | Open |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP94 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS (CON’T) |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP97 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP880 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP880 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP884 | Open |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 8MB | (2) 1M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 16MB | (2) 2M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 16MB | (2) 1M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 24MB | (2) 2M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 24MB | (2) 1M x 36 | (2) 1M x | (2) 1M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 32MB | (2) 4M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 32MB | (2) 2M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 32MB | (2) 1M x 36 | (2) 1M x | (2) 1M x | (2) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 2M x 36 | (2) 2M x | (2) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 8M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 4M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 2M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 8M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 8M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 8M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 16M x | None | None | None |
| | 36 | | | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 136MB | (2) 16M x | (2) 1M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 144MB | (2) 16M x | (2) 2M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 16M x | (2) 4M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 192MB | (2) 16M x | (2) 8M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 192MB | (2) 8M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 256MB | (2) 16M x | (2) 16M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 256MB | (2) 32M x | None | None | None |
| | 36 | | | |
|-------+-------------+------------+------------+------------|
| 256MB | (2) 8M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 264MB | (2) 32M x | (2) 1M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 272MB | (2) 32M x | (2) 2M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 288MB | (2) 32M x | (2) 4M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 320MB | (2) 32M x | (2) 8M x | None | None |
| | 36 | 36 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 384MB | (2) 32M x | (2) 16M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 384MB | (2) 16M x | (2) 16M x | (2) 16M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 512MB | (2) 32M x | (2) 32M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 512MB | (2) 16M x | (2) 16M x | (2) 16M x | (2) 16M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 768MB | (2) 32M x | (2) 32M x | (2) 32M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 1GB | (2) 32M x | (2) 32M x | (2) 32M x | (2) 32M x |
| | 36 | 36 | 36 | 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU | JP29 | JP30 | JP31 | JP32 | JP36 | JP37 |
| speed | | | | | | |
|--------+--------+--------+--------+--------+------+--------|
| 233MHz | Open | Open | Closed | Closed | Open | Closed |
|--------+--------+--------+--------+--------+------+--------|
| 266MHz | Closed | Closed | Open | Closed | Open | Closed |
|--------+--------+--------+--------+--------+------+--------|
| 300MHz | Open | Closed | Open | Closed | Open | Closed |
|--------+--------+--------+--------+--------+------+--------|
| 333MHz | Closed | Open | Open | Closed | Open | Closed |
|--------+--------+--------+--------+--------+------+--------|
| 366MHz | Open | Open | Open | Closed | Open | Closed |
|--------+--------+--------+--------+--------+------+--------|
| 400MHz | Closed | Closed | Closed | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| THERMAL CONTROL SELECTION |
|------------------------------------------------------------|
| Temperature | JP95 |
|-------------------------------+----------------------------|
| | 41C | Pins 1 & 2 closed |
|---------------+---------------+----------------------------|
| » | 46C | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note: Depending on temperature selected, a backup fan |
| or alarm will sound, letting user know the system is |
| overheating. |
+------------------------------------------------------------+
