# SOYO COMPUTER CO., LTD.
5VD2/D5
Processor CX 6X86/CX 6X86L/AM K5/AM K6/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200/233/266MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), IR connector, USB
connector
NPU Options None

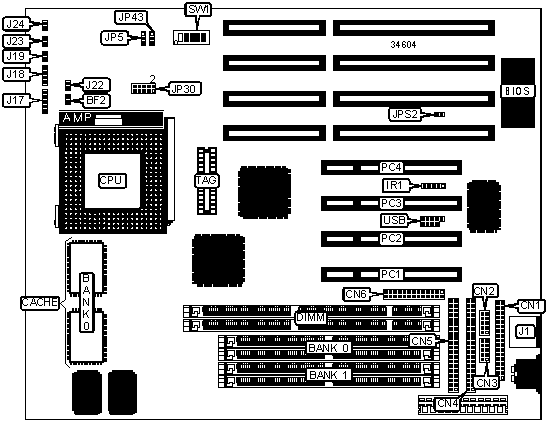

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Floppy drive | CN1 | Speaker | J18 |
| interface | | | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | Reset switch | J19 |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN3 | Turbo LED | J22 |
|-------------------+----------+------------------+----------|
| IDE interface 1 | CN4 | Green PC | J23 |
| | | connector | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN5 | IDE interface | J24 |
| | | LED | |
|-------------------+----------+------------------+----------|
| Parallel port | CN6 | Chassis fan | JP43 |
| | | power | |
|-------------------+----------+------------------+----------|
| IR connector | IR1 | 32-bit PCI slots | PC1 – |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | J1 | USB connector | USB |
|-------------------+----------+------------------+----------|
| Power LED & | J17 | | |
| keylock | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| » | CMOS memory normal operation | JP5 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP5 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| » | PS/2 mouse enabled | JPS2 | Closed |
|---+------------------------------+-------+-----------------|
| | PS/2 mouse disabled | JPS2 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------------------------------------------------|
| Note: The location of banks 2 & 3 are unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 256KB | (2) 32K x 32 | (1) 16K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (2) 64K x 32 | (1) 16K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86/6X 86L) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|BF2 |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| speed |speed | | | | | | | |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|133MHz |55MHz | 2x |Open| On | Off | On | Off | On |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|150MHz |60MHz | 2x |Open| On | Off | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|166MHz |66MHz | 2x |Open| On | Off | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|200MHz |75MHz | 2x |Open| On | Off | Off | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|BF2 |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| speed |speed | | | | | | | |
|-------+------+----------+----+-----+-----+-----+-----+-----|
| 75MHz |50MHz | 1.5x |Open| Off | Off | On | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |Open| Off | Off | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|100MHz |66MHz | 1.5x |Open| Off | Off | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|120MHz |60MHz | 1.5x |Open| Off | Off | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|133MHz |66MHz | 1.5x |Open| Off | Off | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|150MHz |50MHz | 2x |Open| On | Off | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|166MHz |66MHz | 2.5x |Open| On | On | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier| BF2 |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
|speed |speed| | | | | | | |
|------+-----+----------+------+-----+-----+-----+-----+-----|
|150MHz|50MHz| 2x | Open | On | Off | On | Off | Off |
|------+-----+----------+------+-----+-----+-----+-----+-----|
|166MHz|66MHz| 2.5x | Open | On | On | Off | On | Off |
|------+-----+----------+------+-----+-----+-----+-----+-----|
|200MHz|66MHz| 3x | Open | Off | On | Off | On | Off |
|------+-----+----------+------+-----+-----+-----+-----+-----|
|233MHz|66MHz| 3.5x | Open | Off | Off | Off | On | Off |
|------+-----+----------+------+-----+-----+-----+-----+-----|
|266MHz|66MHz| 4x |Closed| Off | Off | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|BF2 |SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| speed |speed | | | | | | | |
|-------+------+----------+----+-----+-----+-----+-----+-----|
| 75MHz |50MHz | 1.5x |Open| Off | Off | On | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |Open| Off | Off | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|100MHz |66MHz | 1.5x |Open| Off | Off | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|100MHz |50MHz | 2x |Open| On | Off | On | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|120MHz |60MHz | 2x |Open| On | Off | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|133MHz |66MHz | 2x |Open| On | Off | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|150MHz |60MHz | 2.5x |Open| On | On | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|166MHz |66MHz | 2.5x |Open| On | On | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|180MHz |60MHz | 3x |Open| Off | On | On | Off | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|200MHz |66MHz | 3x |Open| Off | On | Off | On | Off |
|-------+------+----------+----+-----+-----+-----+-----+-----|
|233MHz |66MHz | 3.5x |Open| Off | Off | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP30 |
|----------------------------+-------------------------------|
| | 3.3v | Pins 1 & 2, 7 & 8 closed |
|---+------------------------+-------------------------------|
| » | 3.52v | Pins 1 & 2, 9 & 10 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | JP30 |
|----------------------------+-------------------------------|
| » | 2.8v | Pins 1 & 2, 9 & 10 closed |
|---+------------------------+-------------------------------|
| | 2.9v | Pins 3 & 4, 9 & 10 closed |
|---+------------------------+-------------------------------|
| | 3.2v | Pins 5 & 6, 9 & 10 closed |
+------------------------------------------------------------+
