# SOYO COMPUTER CO., LTD.
6KB
Processor Pentium II
Processor Speed 233/266/300/333MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 512MB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium II CPU)
BIOS Unidentified
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), IR connector, USB
connectors (2), ATX power connector, AGP slot
NPU Options None

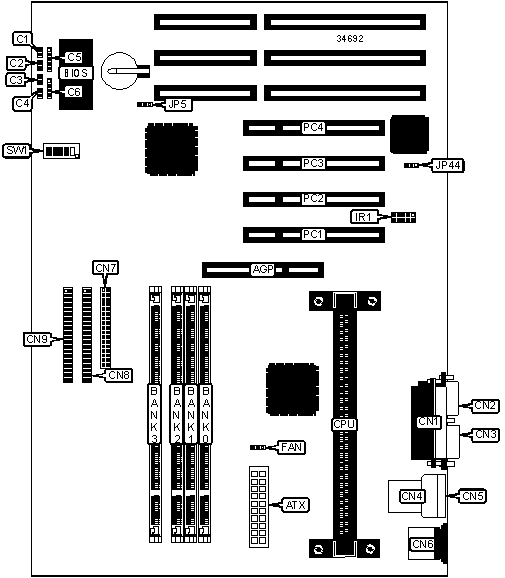

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| AGP slot | AGP | USB connector 1 | CN4 |
|-------------------+----------+------------------+----------|
| ATX power | ATX | USB connector 2 | CN5 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Reset switch | C1 | PS/2 mouse port | CN6 |
|-------------------+----------+------------------+----------|
| Soft off power | C2 | Floppy drive | CN7 |
| supply | | interface | |
|-------------------+----------+------------------+----------|
| Turbo LED | C3 | IDE interface 2 | CN8 |
|-------------------+----------+------------------+----------|
| IDE interface LED | C4 | IDE interface 1 | CN9 |
|-------------------+----------+------------------+----------|
| Power LED & | C5 | CPU fan power | FAN |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Speaker | C6 | IR connector | IR1 |
|-------------------+----------+------------------+----------|
| Parallel port | CN1 | Wake on LAN | JP44 |
| | | connector | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | 32-bit PCI slots | PC1 – |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN3 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| » | CMOS memory normal operation | JP5 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP5 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 2M x 64 | (1) 2M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 2M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 56MB | (1) 4M x 64 | (1) 2M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 56MB | (1) 4M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | (1) 2M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 8M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 4M x 64 | (1) 2M x 64 | (1) 2M x | (1) 2M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 4M x 64 | (1) 4M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 80MB | (1) 8M x 64 | (1) 1M x | (1) 1M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 96MB | (1) 4M x 64 | (1) 4M x | (1) 2M x | (1) 2M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 96MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 96MB | (1) 8M x 64 | (1) 2M x | (1) 1M x | (1) 1M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 112MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | (1) 2M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 112MB | (1) 8M x 64 | (1) 4M x | (1) 2M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 112MB | (1) 8M x 64 | (1) 4M x | (1) 1M x | (1) 1M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 16M x | None | None | None |
| | 64 | | | |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | (1) 4M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 8M x 64 | (1) 4M x | (1) 4M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 8M x 64 | (1) 8M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 160MB | (1) 16M x | (1) 2M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 192MB | (1) 16M x | (1) 4M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 192MB | (1) 8M x 64 | (1) 8M x | (1) 4M x | (1) 4M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 192MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 224MB | (1) 16M x | (1) 8M x | (1) 2M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 224MB | (1) 16M x | (1) 8M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 16M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 8M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 8M x | (1) 8M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 288MB | (1) 16M x | (1) 16M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 320MB | (1) 16M x | (1) 8M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 384MB | (1) 16M x | (1) 16M x | (1) 16M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 384MB | (1) 16M x | (1) 16M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 448MB | (1) 16M x | (1) 16M x | (1) 16M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 512MB | (1) 16M x | (1) 16M x | (1) 16M x | (1) 16M x |
| | 64 | 64 | 64 | 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO & SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 66MHz | 3.5x | Off | On | Off | Off | On |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 266MHz | 66MHz | 4x | Off | On | On | On | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 300MHz | 66MHz | 4.5x | Off | On | Off | On | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 333MHz | 66MHz | 5x | Off | On | On | Off | Off |
+------------------------------------------------------------+
