# SOLTEK COMPUTER, INC.
SL-67A
Device Type Mainboard
Processor Pentium II/Deschutes
Processor Speed 233/266/300/333/350/400/450/500MHz
Chip Set Intel 440BX
Maximum Onboard 768MB (EDO & SDRAM supported)
Memory
Cache 256/512KB
BIOS Award
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), green PC connector,
USB connectors (2), AGP slot, RAID slot, IR
connector, ATX power connector
Dimensions 305mm x 220mm
IMG IMG 1
+------------------------------------------------------------+

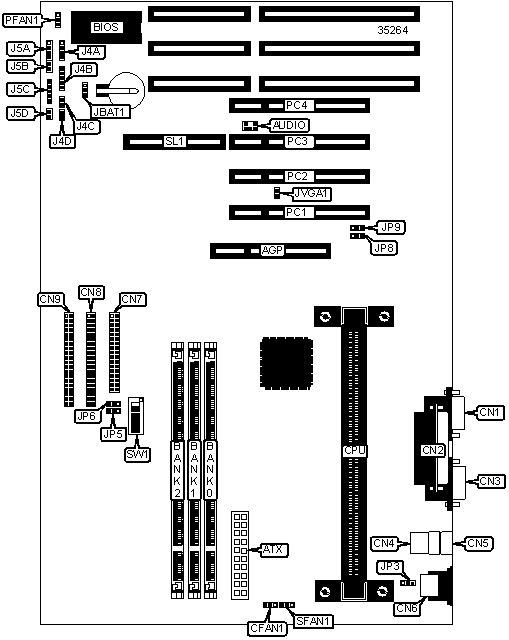

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| AGP slot | AGP | Chassis fan | PFAN1 |
|-------------------+----------+------------------+----------|
| ATX power | ATX | Power fan | SFAN1 |
| connector | | | |
|-------------------+----------+------------------+----------|
| SoundBlast PCI | AUDIO | IDE interface | J4A |
| socket | | LED | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN1 | IR connector | J4B |
|-------------------+----------+------------------+----------|
| Parallel port | CN2 | Power switch | J4C |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN3 | Green PC switch | J4D |
|-------------------+----------+------------------+----------|
| USB connector 2 | CN4 | Speaker | J5A |
|-------------------+----------+------------------+----------|
| USB connector 1 | CN5 | Reset switch | J5B |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | CN6 | Power LED & | J5C |
| | | keylock | |
|-------------------+----------+------------------+----------|
| Floppy drive | CN7 | Green PC LED | J5D |
| interface | | | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN8 | 32-bit PCI slots | PC1 - |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| IDE interface 1 | CN9 | RAID slot | SL1 |
|-------------------+----------+------------------+----------|
| CPU fan | CFAN1 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| » | CMOS normal operation | JBAT1 | Pins 1 & 2 closed |
|---+----------------------------+-------+-------------------|
| | CMOS clear | JBAT1 | Pins 2 & 3 closed |
|---+----------------------------+-------+-------------------|
| » | Keyboard power on enabled | JP3 | Pins 2 & 3 closed |
|---+----------------------------+-------+-------------------|
| | Keyboard power on disabled | JP3 | Pins 1 & 2 closed |
|---+----------------------------+-------+-------------------|
| » | Normal VGA card | JVGA1 | Closed |
|---+----------------------------+-------+-------------------|
| | Special VGA card | JVGA1 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIP SWITCH/JUMPERLESS SELECTION |
|------------------------------------------------------------|
| CPU Clock Setting | JP5 | JP6 |
|--------------------------+----------------+----------------|
| » | DIP SW1 enabled | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
|---+----------------------+----------------+----------------|
| | BIOS setting enabled | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USB PORT SELECTION |
|------------------------------------------------------------|
| USB Port | JP8 | JP9 |
|----------------------------------+------------+------------|
| » | Redirect all USB ports to | Pins 1 & 2 | Pins 1 & 2 |
| | USB connector | closed | closed |
|---+------------------------------+------------+------------|
| | Redirect USB1 to AGP port | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1MB x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1MB x 36 | (1) 1MB x 64 | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2MB x 36 | None | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1MB x 36 | (1) 1MB x 64 | (1) 1MB x 64 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2MB x 36 | (1) 1MB x 64 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2MB x 36 | (1) 2MB x 64 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4MB x 64 | None | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 2MB x 36 | (1) 2MB x 64 | (1) 1MB x 64 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4MB x 36 | (1) 1MB x 64 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2MB x 36 | (1) 2MB x 64 | (1) 2MB x 64 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4MB x 36 | (1) 2MB x 64 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4MB x 36 | (1) 4MB x 64 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8MB x 36 | None | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 4MB x 36 | (1) 4MB x 64 | (1) 1MB x 64 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8MB x 36 | (1) 1MB x 64 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 4MB x 36 | (1) 4MB x 64 | (1) 2MB x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8MB x 36 | (1) 2MB x 64 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4MB x 36 | (1) 4MB x 64 | (1) 4MB x 64 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8MB x 36 | (1) 4MB x 64 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8MB x 36 | (1) 8MB x 64 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 16MB x 36 | None | None |
|------------+---------------+---------------+---------------|
| 136MB | (2) 8MB x 36 | (1) 8MB x 64 | (1) 1MB x 64 |
|------------+---------------+---------------+---------------|
| 136MB | (2) 16MB x 36 | (1) 1MB x 64 | None |
|------------+---------------+---------------+---------------|
| 144MB | (2) 8MB x 36 | (1) 8MB x 64 | (1) 2MB x 64 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16MB x 36 | (1) 2MB x 64 | None |
|------------+---------------+---------------+---------------|
| 160MB | (2) 8MB x 36 | (1) 8MB x 64 | (1) 4MB x 64 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16MB x 36 | (1) 4MB x 64 | None |
|------------+---------------+---------------+---------------|
| 196MB | (2) 8MB x 36 | (1) 8MB x 64 | (1) 8MB x 64 |
|------------+---------------+---------------+---------------|
| 196MB | (2) 16MB x 36 | (1) 8MB x 64 | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16MB x 36 | (1) 16MB x 64 | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 32MB x 36 | None | None |
|------------+---------------+---------------+---------------|
| 264MB | (2) 32MB x 36 | (1) 1MB x 64 | None |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32MB x 36 | (1) 2MB x 64 | None |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32MB x 36 | (1) 4MB x 64 | None |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32MB x 36 | (1) 8MB x 64 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 32MB x 36 | (1) 16MB x 64 | None |
|------------+---------------+---------------+---------------|
| 512MB | (2) 32MB x 36 | (1) 32MB x 64 | None |
|------------+---------------+---------------+---------------|
| 520MB | (2) 32MB x 36 | (1) 32MB x 64 | (1) 1MB x 64 |
|------------+---------------+---------------+---------------|
| 528MB | (2) 32MB x 36 | (1) 32MB x 64 | (1) 2MB x 64 |
|------------+---------------+---------------+---------------|
| 544MB | (2) 32MB x 36 | (1) 32MB x 64 | (1) 4MB x 64 |
|------------+---------------+---------------+---------------|
| 576MB | (2) 32MB x 36 | (1) 32MB x 64 | (1) 8MB x 64 |
|------------+---------------+---------------+---------------|
| 640MB | (2) 32MB x 36 | (1) 32MB x 64 | (1) 16MB x 64 |
|------------+---------------+---------------+---------------|
| 768MB | (2) 32MB x 36 | (1) 32MB x 64 | (1) 32MB x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256/512KB cache is located on the Pentium |
| II/Deschutes CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (PENTIUM II) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
| Speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3.5x | On | Off | Off | On | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|266MHz |66MHz| 4x | Off | On | On | On | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|300MHz |66MHz| 4.5x | Off | On | Off | On | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|333MHz |66MHz| 5x | Off | Off | On | On | On | Off |
|------------------------------------------------------------|
|Note: SW1/5 and SW1/6 control Bus Clock Speed. Default |
|setting is Auto Detect, with SW1/5 Off, and SW1/6 On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (DESCHUTES) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
|Speed |speed | | | | | | | |
|------+------+----------+-----+-----+-----+-----+-----+-----|
|350MHz|100MHz| 3.5x | On | Off | Off | On | Off | Off |
|------+------+----------+-----+-----+-----+-----+-----+-----|
|400MHz|100MHz| 4x | Off | On | On | On | Off | Off |
|------+------+----------+-----+-----+-----+-----+-----+-----|
|450MHz|100MHz| 4.5x | Off | On | Off | On | Off | Off |
|------+------+----------+-----+-----+-----+-----+-----+-----|
|500MHz|100MHz| 5x | Off | Off | On | On | Off | Off |
|------------------------------------------------------------|
|Note: SW1/5 and SW1/6 control Bus Clock Speed. Default |
|setting is Auto Detect, with SW1/5 Off, and SW1/6 On |
+------------------------------------------------------------+
