# SUPER MICRO
P6SGU
Device Type Mainboard
Processor Pentium II
Processor Speed 233/266/300/333/350/400/450MHz
Chip Set Intel 440GX
Maximum Onboard 2GB (SDRAM supported)
Memory
Cache 256/512KB (located on the Pentium II CPU)
BIOS AMI
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
(backplane) IDE interfaces (2), Wide Ultra SCSI
interface, Wide SCSI interface (2), parallel
port, PS/2 mouse port, serial ports (2), IR
connector, USB connectors (2), ATX power
connector, AGP slot

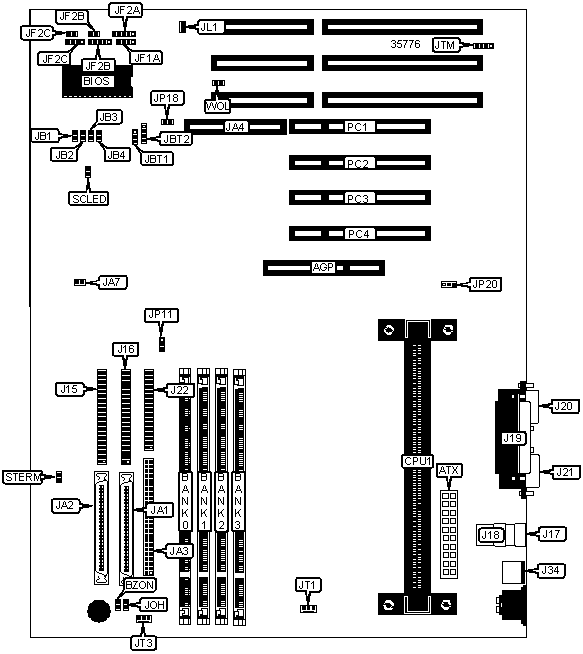

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| AGP slot | AGP | IDE interface | JF1A |
| | | LED | |
|-------------------+----------+------------------+----------|
| ATX power | ATX | Power LED & | JF1B |
| connector | | keylock | |
|-------------------+----------+------------------+----------|
| IDE interface 1 | J15 | Speaker | JF1C |
|-------------------+----------+------------------+----------|
| IDE interface 2 | J16 | IR connector | JF2A |
|-------------------+----------+------------------+----------|
| USB connector 1 | J17 | Power switch | JF2B |
|-------------------+----------+------------------+----------|
| USB connector 2 | J18 | Reset switch | JF2C |
|-------------------+----------+------------------+----------|
| Parallel port | J19 | Chassis | JL1 |
| | | intrusion | |
|-------------------+----------+------------------+----------|
| Serial port 1 | J20 | Overheat LED | JOH |
|-------------------+----------+------------------+----------|
| Serial port 2 | J21 | CPU fan power | JT1 |
|-------------------+----------+------------------+----------|
| Floppy drive | J22 | Chassis fan | JT3 |
| interface | | power | |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | J34 | 32-bit PCI slots | PC1 - |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| Ultra Wide SCSI | JA1 | Secondary power | PWR2 |
| interface | | connector | |
|-------------------+----------+------------------+----------|
| Ultra Wide SCSI | JA2 | SCSI LED | SCLED |
| interface | | | |
|-------------------+----------+------------------+----------|
| SCSI 2 interface | JA3 | Wake on LAN | WOL |
|-------------------+----------+------------------+----------|
| RAID slot | JA4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP18 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JA7 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JAS | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JAM | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Pentium II CTL PD state | JP20 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | BIOS CTL PD state | JP20 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JBT1 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JBT1 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Onboard buzzer enabled | BZON | Closed |
|---+---------------------------------+-------+--------------|
| | Onboard buzzer disabled | BZON | Open |
|---+---------------------------------+-------+--------------|
| | SCSI termination enabled | STERM | Closed |
|---+---------------------------------+-------+--------------|
| | SCSI termination disabled | STERM | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|----------+------------+------------+-----------+-----------|
| 8MB | 1MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 16MB | 1MB x 64 | 1MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 16MB | 2MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 24MB | 1MB x 64 | 1MB x 64 | 1MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 32MB | 1MB x 64 | 1MB x 64 | 1MB x 64 | 1MB x 64 |
|----------+------------+------------+-----------+-----------|
| 32MB | 2MB x 64 | 2MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 32MB | 4MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 40MB | 2MB x 64 | 2MB x 64 | 1MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 48MB | 2MB x 64 | 2MB x 64 | 2MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 64MB | 2MB x 64 | 2MB x 64 | 2MB x 64 | 2MB x 64 |
|----------+------------+------------+-----------+-----------|
| 64MB | 4MB x 64 | 4MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 64MB | 8MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 88MB | 4MB x 64 | 4MB x 64 | 2MB x 64 | 1MB x 64 |
|----------+------------+------------+-----------+-----------|
| 96MB | 4MB x 64 | 4MB x 64 | 4MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 112MB | 4MB x 64 | 4MB x 64 | 4MB x 64 | 2MB x 64 |
|----------+------------+------------+-----------+-----------|
| 128MB | 4MB x 64 | 4MB x 64 | 4MB x 64 | 4MB x 64 |
|----------+------------+------------+-----------+-----------|
| 128MB | 8MB x 64 | 8MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 128MB | 16MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 176MB | 8MB x 64 | 8MB x 64 | 4MB x 64 | 2MB x 64 |
|----------+------------+------------+-----------+-----------|
| 192MB | 8MB x 64 | 8MB x 64 | 8MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 224MB | 8MB x 64 | 8MB x 64 | 8MB x 64 | 4MB x 64 |
|----------+------------+------------+-----------+-----------|
| 256MB | 8MB x 64 | 8MB x 64 | 8MB x 64 | 8MB x 64 |
|----------+------------+------------+-----------+-----------|
| 256MB | 16MB x 64 | 16MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 256MB | 32MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 352 MB | 16MB x 64 | 16MB x 64 | 8MB x 64 | 4MB x 64 |
|----------+------------+------------+-----------+-----------|
| 384MB | 16MB x 64 | 16MB x 64 | 16MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 448 MB | 16MB x 64 | 16MB x 64 | 16MB x 64 | 8MB x 64 |
|----------+------------+------------+-----------+-----------|
| 512MB | 16MB x 64 | 16MB x 64 | 16MB x 64 | 16MB x 64 |
|----------+------------+------------+-----------+-----------|
| 512MB | 32MB x 64 | 32MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 512MB | 64MB x 64 | None | None | None |
|----------+------------+------------+-----------+-----------|
| 704 MB | 32MB x 64 | 32MB x 64 | 16MB x 64 | 8MB x 64 |
|----------+------------+------------+-----------+-----------|
| 768MB | 32MB x 64 | 32MB x 64 | 32MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 896 MB | 32MB x 64 | 32MB x 64 | 32MB x 64 | 16MB x 64 |
|----------+------------+------------+-----------+-----------|
| 1024MB | 32MB x 64 | 32MB x 64 | 32MB x 64 | 32MB x 64 |
|----------+------------+------------+-----------+-----------|
| 1024MB | 64MB x 64 | 64MB x 64 | None | None |
|----------+------------+------------+-----------+-----------|
| 1408 MB | 64MB x 64 | 64MB x 64 | 32MB x 64 | 16MB x 64 |
|----------+------------+------------+-----------+-----------|
| 1536MB | 64MB x 64 | 64MB x 64 | 64MB x 64 | None |
|----------+------------+------------+-----------+-----------|
| 1792 MB | 64MB x 64 | 64MB x 64 | 64MB x 64 | 32MB x 64 |
|----------+------------+------------+-----------+-----------|
| 2048MB | 64MB x 64 | 64MB x 64 | 64MB x 64 | 64MB x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: The 256/512KB cache memory is located on the Pentium |
| II CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (PENTIUM II) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JB1 | JB2 | JB3 |
| speed | speed | | | | |
|---------+----------+------------+--------+--------+--------|
| 233MHz | 66MHz | 3.5x | Open | Open | Closed |
|---------+----------+------------+--------+--------+--------|
| 266MHz | 66MHz | 4x | Closed | Closed | Open |
|---------+----------+------------+--------+--------+--------|
| 300MHz | 66MHz | 4.5x | Open | Closed | Open |
|---------+----------+------------+--------+--------+--------|
| 333MHz | 66MHz | 5x | Closed | Open | Open |
|---------+----------+------------+--------+--------+--------|
| 350MHz | 100MHz | 3.5x | Open | Open | Closed |
|---------+----------+------------+--------+--------+--------|
| 400MHz | 100MHz | 4x | Closed | Closed | Open |
|---------+----------+------------+--------+--------+--------|
| 450MHz | 100MHz | 4.5x | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (PENTIUM II CONT’) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JB4 | JP11 |
| | speed | | | |
|-----------+---------+------------+--------+----------------|
| 233MHz | 66MHz | 3.5x | Closed | Pins 2 & 3 |
| | | | | closed |
|-----------+---------+------------+--------+----------------|
| 266MHz | 66MHz | 4x | Closed | Pins 2 & 3 |
| | | | | closed |
|-----------+---------+------------+--------+----------------|
| 300MHz | 66MHz | 4.5x | Closed | Pins 2 & 3 |
| | | | | closed |
|-----------+---------+------------+--------+----------------|
| 333MHz | 66MHz | 5x | Closed | Pins 2 & 3 |
| | | | | closed |
|-----------+---------+------------+--------+----------------|
| 350MHz | 100MHz | 3.5x | Closed | Open |
|-----------+---------+------------+--------+----------------|
| 400MHz | 100MHz | 4x | Closed | Open |
|-----------+---------+------------+--------+----------------|
| 450MHz | 100MHz | 4.5x | Closed | Open |
+------------------------------------------------------------+
