# TOTEM TECHNOLOGY CO., LTD.
TM-586 AL100
Device Type Mainboard
Processor CX 6X86L/CX 686MX/CX MII/AM K5/AM K6/AM
K6-2/Pentium/
Pentium MMX
Processor Speed 150/166/200/233/266/300/333/350/366/380/400MHz
Chip Set ALI Aladdin V
Maximum Onboard 768MB (EDO & SDRAM supported)
Memory
Cache 512KB
BIOS Award
Dimensions 220mm x 210mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
interface, serial ports (2), IR connector, USB
connector, ATX power connector, AGP slot

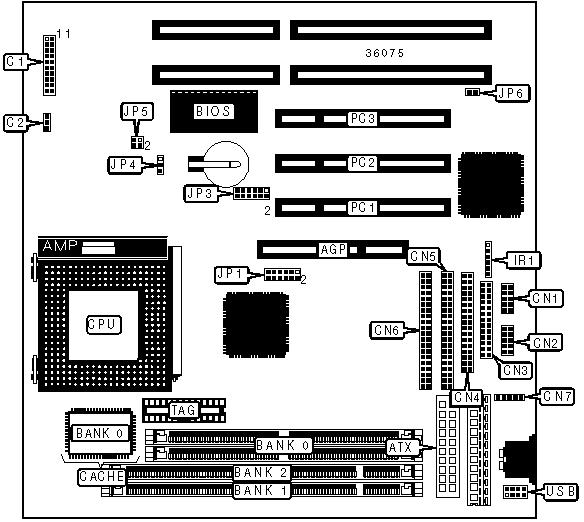

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+------------+-------------------+----------|
| AGP slot | AGP | Serial port 1 | CN2 |
|----------------+------------+-------------------+----------|
| ATX power | ATX | Parallel port | CN3 |
| connector | | | |
|----------------+------------+-------------------+----------|
| Speaker | C1/pins 1 | Floppy drive | CN4 |
| | - 4 | interface | |
|----------------+------------+-------------------+----------|
| Power LED & | C1/pins 6 | IDE interface 2 | CN5 |
| keylock | - 10 | | |
|----------------+------------+-------------------+----------|
| IDE interface | C1/pins 11 | IDE interface 1 | CN6 |
| LED | & 12 | | |
|----------------+------------+-------------------+----------|
| Green PC LED | C1/pins 14 | PS/2 mouse | CN7 |
| | & 15 | interface | |
|----------------+------------+-------------------+----------|
| Soft off power | C1/pins 16 | IR connector | IR1 |
| supply | & 17 | | |
|----------------+------------+-------------------+----------|
| Reset switch | C1/pins 19 | 32-bit PCI slots | PC1 - |
| | & 20 | | PC3 |
|----------------+------------+-------------------+----------|
| Chassis fan | C2 | USB connector | USB |
| power | | | |
|----------------+------------+-------------------+----------|
| Serial port 2 | CN1 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP4 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | PCI CLK select 33MHz | JP6 | Open |
|---+---------------------------------+-------+--------------|
| | PCI CLK select 37MHz | JP6 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
|----------------------------+-------------------------------|
| 256MB | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 32M x 64 | None |
|------------------+--------------------+--------------------|
| 264MB | (1) 32M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 272MB | (1) 32M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 288MB | (1) 32M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 320MB | (1) 32M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 384MB | (1) 32M x 64 | (1) 16M x 64 |
|------------------+--------------------+--------------------|
| 512MB | (1) 32M x 64 | (1) 32M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 512KB | (1) 64K x 64 | Unidentified |
+------------------------------------------------------------+
+-------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|-------------------------------------------------------------|
| CPU |Clock|Multiplier| JP1/ | JP1/ | JP1/ | JP1/ |JP1/|JP1/|
|speed |speed| | | | | | | |
| | | | pins | pins | pins | pins |pins|pins|
| | | | | | | | | |
| | | |1 & 2 |3 & 4 |5 & 6 |7 & 8 |9 & |11 &|
| | | | | | | | 10 | 12 |
|------+-----+----------+------+------+------+------+----+----|
|150MHz|60MHz| 2x |Closed|Closed|Closed|Closed|Open|Open|
|------+-----+----------+------+------+------+------+----+----|
|166MHz|66MHz| 2x | Open |Closed|Closed|Closed|Open|Open|
|------+-----+----------+------+------+------+------+----+----|
|200MHz|75MHz| 2x |Closed|Closed| Open |Closed|Open|Open|
+-------------------------------------------------------------+
+---------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|---------------------------------------------------------------|
| CPU |Clock|Multiplier| JP1/ | JP1/ | JP1/ | JP1/ | JP1/ |JP1/|
|speed |speed| | | | | | | |
| | | | pins | pins | pins | pins | pins |pins|
| | | | | | | | | |
| | | |1 & 2 |3 & 4 |5 & 6 |7 & 8 |9 & 10|11 &|
| | | | | | | | | 12 |
|------+-----+----------+------+------+------+------+------+----|
|166MHz|60MHz| 2.5x |Closed|Closed|Closed|Closed|Closed|Open|
|------+-----+----------+------+------+------+------+------+----|
|200MHz|66MHz| 3x | Open |Closed|Closed|Closed|Closed|Open|
|------+-----+----------+------+------+------+------+------+----|
|233MHz|66MHz| 3.5x | Open |Closed|Closed| Open |Closed|Open|
|------+-----+----------+------+------+------+------+------+----|
|266MHz|66MHz| 3x | Open |Closed|Closed| Open | Open |Open|
+---------------------------------------------------------------+
+--------------------------------------------------------------+
| CPU SPEED SELECTION (CX MII) |
|--------------------------------------------------------------|
| CPU |Clock |Multiplier| JP1/ | JP1/ | JP1/ |JP1/| JP1/ |JP1/|
|speed |speed | | | | | | | |
| | | | pins | pins | pins |pins| pins |pins|
| | | | | | | | | |
| | | |1 & 2 |3 & 4 |5 & 6 |7 & |9 & 10|11 &|
| | | | | | | 8 | | 12 |
|------+------+----------+------+------+------+----+------+----|
|300MHz|75MHz | 3x |Closed|Closed| Open |Open|Closed|Open|
|------+------+----------+------+------+------+----+------+----|
|300MHz|66MHz | 3.5x | Open |Closed|Closed|Open|Closed|Open|
|------+------+----------+------+------+------+----+------+----|
|333MHz|100MHz| 2.5x | Open | Open | Open |Open| Open |Open|
|------+------+----------+------+------+------+----+------+----|
|350MHz|100MHz| 3x | Open | Open | Open |Open|Closed|Open|
+--------------------------------------------------------------+
+---------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|---------------------------------------------------------------|
| CPU |Clock|Multiplier|JP1/| JP1/ | JP1/ | JP1/ | JP1/ | JP1/ |
|speed |speed| | | | | | | |
| | | |pins| pins | pins | pins | pins | pins |
| | | | | | | | | |
| | | |1 & |3 & 4 |5 & 6 |7 & 8 |9 & 10| 11 & |
| | | | 2 | | | | | 12 |
|------+-----+----------+----+------+------+------+------+------|
|166MHz|66MHz| 2.5x |Open|Closed|Closed|Closed|Closed| Open |
|------+-----+----------+----+------+------+------+------+------|
|200MHz|66MHz| 3x |Open|Closed|Closed| Open |Closed| Open |
|------+-----+----------+----+------+------+------+------+------|
|233MHz|66MHz| 3.5x |Open|Closed|Closed| Open | Open | Open |
|------+-----+----------+----+------+------+------+------+------|
|266MHz|66MHz| 4x |Open|Closed|Closed|Closed| Open |Closed|
|------+-----+----------+----+------+------+------+------+------|
|300MHz|66MHz| 4.5x |Open|Closed|Closed|Closed|Closed|Closed|
+---------------------------------------------------------------+
+------------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6-2) |
|------------------------------------------------------------------|
| CPU |Clock |Multiplier| JP1/ | JP1/ | JP1/ | JP1/ | JP1/ | JP1/ |
|speed |speed | | | | | | | |
| | | | pins | pins | pins | pins | pins | pins |
| | | | | | | | | |
| | | |1 & 2 |3 & 4 |5 & 6 |7 & 8 |9 & 10| 11 & |
| | | | | | | | | 12 |
|------+------+----------+------+------+------+------+------+------|
|300MHz|100MHz| 3x | Open | Open | Open | Open |Closed| Open |
|------+------+----------+------+------+------+------+------+------|
|333MHz|95MHz | 3.5x |Closed| Open | Open | Open | Open | Open |
|------+------+----------+------+------+------+------+------+------|
|350MHz|100MHz| 3.5x | Open | Open | Open | Open | Open | Open |
|------+------+----------+------+------+------+------+------+------|
|366MHz|66MHz | 5.5x | Open |Closed|Closed| Open | Open |Closed|
|------+------+----------+------+------+------+------+------+------|
|380MHz|95MHz | 4x |Closed| Open | Open |Closed| Open |Closed|
|------+------+----------+------+------+------+------+------+------|
|400MHz|100MHz| 4x | Open | Open | Open |Closed| Open |Closed|
+------------------------------------------------------------------+
+---------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|---------------------------------------------------------------|
| CPU |Clock|Multiplier|JP1/| JP1/ | JP1/ | JP1/ | JP1/ | JP1/ |
|speed |speed| | | | | | | |
| | | |pins| pins | pins | pins | pins | pins |
| | | | | | | | | |
| | | |1 & |3 & 4 |5 & 6 |7 & 8 |9 & 10| 11 & |
| | | | 2 | | | | | 12 |
|------+-----+----------+----+------+------+------+------+------|
|166MHz|66MHz| 2.5x |Open|Closed|Closed|Closed|Closed| Open |
|------+-----+----------+----+------+------+------+------+------|
|200MHz|66MHz| 3x |Open|Closed|Closed| Open |Closed| Open |
|------+-----+----------+----+------+------+------+------+------|
|233MHz|66MHz| 3.5x |Open|Closed|Closed| Open | Open | Open |
|------+-----+----------+----+------+------+------+------+------|
|266MHz|66MHz| 4x |Open|Closed|Closed|Closed| Open |Closed|
+---------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP5 |
|----------------------------+-------------------------------|
| 3.3v | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 3.5v | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | JP3 |
|----------------------------+-------------------------------|
| 2.2v | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 2.8v | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 2.9v | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 3.2v | Pins 7 & 8 closed |
|----------------------------+-------------------------------|
| 3.3v | Pins 9 & 10 closed |
|----------------------------+-------------------------------|
| 3.5v | Pins 11 & 12 closed |
+------------------------------------------------------------+
