# WISEWARE COMPUTER, INC.
ETEQ 386 33/40
Processor 80386DX
Processor Speed 33/40MHz
Chip Set ETEQ
Max. Onboard DRAM 32MB
Cache 32/64/128/256KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options 32-bit external memory card slot
NPU Options 80387/3167

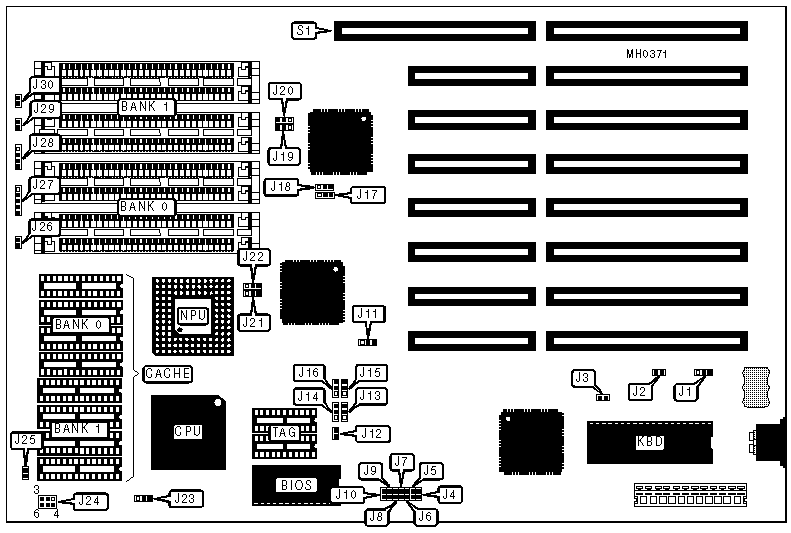

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| External battery | J1 | Turbo switch | J29 |
|-------------------+----------+------------------+----------|
| Reset switch | J26 | Turbo LED | J30 |
|-------------------+----------+------------------+----------|
| Power LED & | J27 | 32-bit external | S1 |
| keylock | | memory card | |
|-------------------+----------+------------------+----------|
| Speaker | J28 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|------------------------------------+----------+------------|
| » | Battery select internal | J2 | open |
|---+--------------------------------+----------+------------|
| | Battery select external | J2 | closed |
|---+--------------------------------+----------+------------|
| » | Monitor type select color | J3 | open |
|---+--------------------------------+----------+------------|
| | Monitor type select monochrome | J3 | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J17 (A) | pins 1 & 2 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J18 (A) | pins 2 & 3 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J19 (A) | pins 1 & 2 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J20 (A) | pins 2 & 3 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J17 (B) | pins 2 & 3 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J18 (B) | pins 1 & 2 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J19 (B) | pins 2 & 3 |
| | alter | | closed |
|---+--------------------------------+----------+------------|
| » | Factory configured - do not | J20 (B) | pins 1 & 2 |
| | alter | | closed |
|------------------------------------------------------------|
| Note:Jumpers J17 - J20 settings (A) are for mainboards |
| with chipset chip 82C492A installed. |
| |
| Jumpers J17 - J20 settings (B) are for mainboards with |
| chipset chip 82C493 installed. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+----------------+------------+----------+----------|
| 1MB | (4) 256K x 9 | NONE | NONE | NONE |
|--------+----------------+------------+----------+----------|
| 2MB | (4) 256K x 9 | (4) 256K x | NONE | NONE |
| | | 9 | | |
|--------+----------------+------------+----------+----------|
| 3MB | (4) 256K x 9 | (4) 256K x | (4) 256K | NONE |
| | | 9 | x 9 | |
|--------+----------------+------------+----------+----------|
| 4MB | (4) 1M x 9 | NONE | NONE | NONE |
|--------+----------------+------------+----------+----------|
| 5MB | (4) 256K x 9 | (4) 1M x 9 | NONE | NONE |
|--------+----------------+------------+----------+----------|
| 6MB | (4) 256K x 9 | (4) 256K x | (4) 1M x | NONE |
| | | 9 | 9 | |
|--------+----------------+------------+----------+----------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 | NONE | NONE |
|--------+----------------+------------+----------+----------|
| 10MB | (4) 256K x 9 | (4) 256K x | (4) 1M x | (4) 1M x |
| | | 9 | 9 | 9 |
|--------+----------------+------------+----------+----------|
| 12MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x | NONE |
| | | | 9 | |
|--------+----------------+------------+----------+----------|
| 16MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x | (4) 1M x |
| | | | 9 | 9 |
|--------+----------------+------------+----------+----------|
| 16MB | (4) 4M x 9 | NONE | NONE | NONE |
|--------+----------------+------------+----------+----------|
| 18MB | (4) 256K x 9 | (4) 256K x | (4) 4M x | NONE |
| | | 9 | 9 | |
|--------+----------------+------------+----------+----------|
| 24MB | (4) 1M x 9 | (4) 1M x 9 | (4) 4M x | NONE |
| | | | 9 | |
|--------+----------------+------------+----------+----------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 | NONE | NONE |
|--------+----------------+------------+----------+----------|
| 40MB | (4) 1M x 9 | (4) 1M x 9 | (4) 4M x | (4) 4M x |
| | | | 9 | 9 |
|--------+----------------+------------+----------+----------|
| 48MB | (4) 4M x 9 | (4) 4M x 9 | (4) 4M x | NONE |
| | | | 9 | |
|--------+----------------+------------+----------+----------|
| 64MB | (4) 4M x 9 | (4) 4M x 9 | (4) 4M x | (4) 4M x |
| | | | 9 | 9 |
|------------------------------------------------------------|
| Note:Banks 2 & 3 are used when a 32-bit external memory |
| card is installed at S1. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|---------+----------------+----------------+----------------|
| 32KB | (4) 8K x 8 | NONE | (2) 16K x 4 |
|---------+----------------+----------------+----------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 | (2) 16K x 4 |
|---------+----------------+----------------+----------------|
| 128KB | (4) 32K x 8 | NONE | (2) 16K x 4 |
|---------+----------------+----------------+----------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 | (2) 16K x 4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
|Size | J11 | J12 | J13 | J14 | J15 | J16 | J23 |J24 | J25 |
|-----+-----+------+-----+-----+-----+-----+-----+----+------|
|32KB |1 & 2| Open |1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|2 & | Open |
| | | | | | | | | 3 | |
|-----+-----+------+-----+-----+-----+-----+-----+----+------|
|64KB |2 & 3|Closed|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & | Open |
| | | | | | | | | 2 | |
|-----+-----+------+-----+-----+-----+-----+-----+----+------|
|128KB|2 & 3|Closed|1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|4 & |Closed|
| | | | | | | | | 5 | |
|-----+-----+------+-----+-----+-----+-----+-----+----+------|
|256KB|2 & 3|Closed|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|5 & |Closed|
| | | | | | | | | 6 | |
|------------------------------------------------------------|
|Note:Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NPU JUMPER CONFIGURATION |
|------------------------------------------------------------|
| NPU | J4 | J5 | J6 | J7 | J8 | J9 | J10 |
|--------+-------+-------+-------+------+------+------+------|
| 80387 | Open | Open | Open | Open |Closed| Open | Open |
|--------+-------+-------+-------+------+------+------+------|
| 3167 | Open | Open | Open | Open | Open |Closed| Open |
|--------+-------+-------+-------+------+------+------+------|
|Disabled| Open | Open | Open | Open | Open | Open | Open |
|--------+-------+-------+-------+------+------+------+------|
|Disabled|Closed |Closed |Closed |Closed|Closed|Closed|Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| NPU JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Type | J21 | J22 |
|------------------+--------------------+--------------------|
| Synchronous | pins 1 & 2 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| Asynchronous | pins 2 & 3 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
