       # UNIDENTIFIED

          YL-A09

          Processor             80286
          Processor Speed       16MHz
          Chip Set              C & T Neat
          Max. Onboard DRAM     8MB
          Cache                 None
          BIOS                  AMI
          Dimensions            330mm x 259mm
          I/O Options           None
          NPU Options           80287

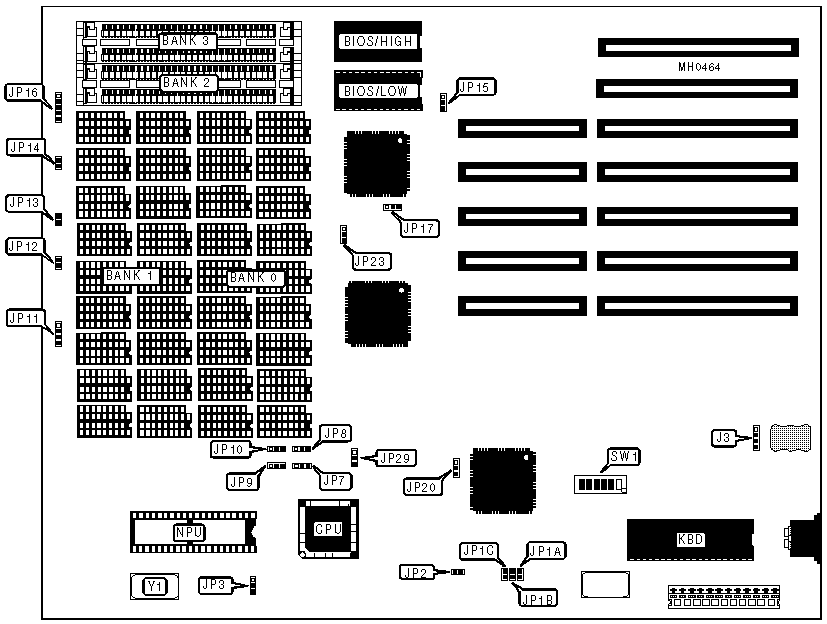

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose          | Location | Purpose           | Location |
          |------------------+----------+-------------------+----------|
          | External battery |    J3    | Turbo LED         |   JP13   |
          |------------------+----------+-------------------+----------|
          | Speaker          |   JP11   | Turbo Switch      |   JP14   |
          |------------------+----------+-------------------+----------|
          | Reset switch     |   JP12   | Power LED &       |   JP16   |
          |                  |          | keylock           |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Function               | Jumper |  Position  |
          |--------------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP2   |   closed   |
          |   | alter                            |        |            |
          |---+----------------------------------+--------+------------|
          | » | NPU mode select synchronous with |  JP3   | pins 1 & 2 |
          |   | CPU                              |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | NPU mode select synchronous with |  JP3   | pins 2 & 3 |
          |   | oscillator installed at Y1       |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | CPU speed select fast            |  JP14  |   closed   |
          |---+----------------------------------+--------+------------|
          |   | CPU speed select slow            |  JP14  |    open    |
          |---+----------------------------------+--------+------------|
          | » | BIOS type select 27256           |  JP15  | pins 2 & 3 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | BIOS type select 27128           |  JP15  | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Parity check enabled             |  JP17  | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | Parity check disabled            |  JP17  | pins 2 & 3 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Quiet bus enabled                |  JP20  | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | Quiet bus disabled (Use for high |  JP20  | pins 2 & 3 |
          |   | speed I/O cards)                 |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Same type of memory is used in   |  JP23  | pins 1 & 2 |
          |   | all four banks                   |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | First two banks are different    |  JP23  | pins 2 & 3 |
          |   | than last two banks of memory    |        |   closed   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          | Size  |   Bank 0    |   Bank 1   |   Bank 2   |   Bank 3   |
          |-------+-------------+------------+------------+------------|
          | 512KB | (18) 41256  |    NONE    |    NONE    |    NONE    |
          |-------+-------------+------------+------------+------------|
          |  1MB  | (18) 41256  | (18) 41256 |    NONE    |    NONE    |
          |-------+-------------+------------+------------+------------|
          | 1.5MB | (18) 41256  | (18) 41256 | (2) 256K x |    NONE    |
          |       |             |            |     9      |            |
          |-------+-------------+------------+------------+------------|
          |  2MB  | (18) 41256  | (18) 41256 | (2) 256K x | (2) 256K x |
          |       |             |            |     9      |     9      |
          |-------+-------------+------------+------------+------------|
          |  2MB  | (18) 411000 |    NONE    |    NONE    |    NONE    |
          |-------+-------------+------------+------------+------------|
          |  4MB  | (18) 411000 |    (18)    |    NONE    |    NONE    |
          |       |             |   411000   |            |            |
          |-------+-------------+------------+------------+------------|
          |  6MB  | (18) 411000 |    (18)    | (2) 1M x 9 |    NONE    |
          |       |             |   411000   |            |            |
          |-------+-------------+------------+------------+------------|
          |  8MB  | (18) 411000 |    (18)    | (2) 1M x 9 | (2) 1M x 9 |
          |       |             |   411000   |            |            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 DRAM JUMPER CONFIGURATION                  |
          |------------------------------------------------------------|
          |  Size  |  JP7   |  JP8   |  JP9   | JP10  |  JP17  | JP23  |
          |--------+--------+--------+--------+-------+--------+-------|
          | 512KB  |  Open  | 2 & 3  |  Open  | Open  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          |  1MB   |  Open  | 2 & 3  |  Open  |  2-3  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          | 1.5MB  | 1 & 2  | 2 & 3  |  Open  |  2-3  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          |  2MB   | 1 & 2  | 2 & 3  | 1 & 2  |  2-3  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          |  2MB   |  Open  | 2 & 3  |  Open  | Open  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          |  4MB   |  Open  | 2 & 3  |  Open  |  2-3  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          |  6MB   | 1 & 2  | 2 & 3  |  Open  |  2-3  | 1 & 2  | 1 & 2 |
          |--------+--------+--------+--------+-------+--------+-------|
          |  8MB   | 1 & 2  | 2 & 3  | 1 & 2  |  2-3  | 1 & 2  | 1 & 2 |
          |------------------------------------------------------------|
          | Note:Pins designated should be in the closed position.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 DRAM SWITCH CONFIGURATION                  |
          |------------------------------------------------------------|
          |     Size      |    SW1/3     |    SW1/4     |    SW1/5     |
          |---------------+--------------+--------------+--------------|
          |     512KB     |     Off      |     Off      |     Off      |
          |---------------+--------------+--------------+--------------|
          |      1MB      |      On      |     Off      |     Off      |
          |---------------+--------------+--------------+--------------|
          |     1.5MB     |     Off      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |      2MB      |      On      |      On      |     Off      |
          |---------------+--------------+--------------+--------------|
          |      2MB      |     Off      |     Off      |      On      |
          |---------------+--------------+--------------+--------------|
          |      4MB      |      On      |     Off      |      On      |
          |---------------+--------------+--------------+--------------|
          |      6MB      |     Off      |      On      |      On      |
          |---------------+--------------+--------------+--------------|
          |      8MB      |      On      |      On      |      On      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     I/O CONFIGURATION                      |
          |------------------------------------------------------------|
          |             Setting             |  JP1A  |  JP1B  |  JP1C  |
          |---------------------------------+--------+--------+--------|
          | I/O at full speed during memory |  Open  | Closed |  Open  |
          |          refresh cycle          |        |        |        |
          |---------------------------------+--------+--------+--------|
          | I/O at full speed during memory | Closed |  Open  |  Open  |
          |      refresh cycle and DMA      |        |        |        |
          |---------------------------------+--------+--------+--------|
          |        I/O at full speed        | Closed | Closed | Closed |
          +------------------------------------------------------------+
