# UNIDENTIFIED
33MHZ 386 CACHE
Processor 80386DX
Processor Speed 33MHz
Chip Set UMC
Max. Onboard DRAM 12MB
Cache 32KB
BIOS AMI/Award/Phoenix/Quadtel
Dimensions 330mm x 218mm
I/O Options None
NPU Options 80387/3167

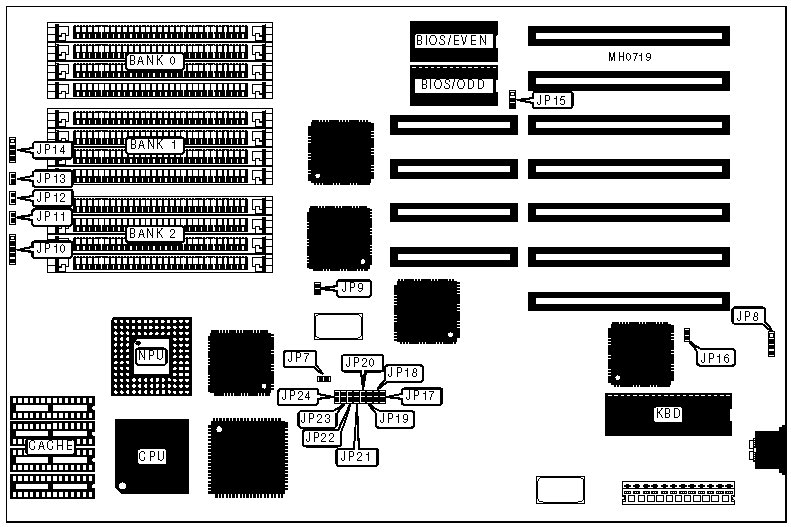

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+----------------+----------|
| External battery | JP8 | Turbo switch | JP12 |
|---------------------+----------+----------------+----------|
| Power LED & keylock | JP10 | Turbo LED | JP13 |
|---------------------+----------+----------------+----------|
| Reset switch | JP11 | Speaker | JP14 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | Monitor type select color | JP16 | Closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | JP16 | Open |
|---+----------------------------------+--------+------------|
| » | BIOS type select 27128 | JP15 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | BIOS type select 27256 | JP15 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP18 | N/A |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP19 | N/A |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP20 | N/A |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP22 | N/A |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP23 | N/A |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP24 | N/A |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 1MB | (4) 256K x 9 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 2MB | (4) 256K x 9 | (4) 256K x 9 | NONE |
|------------+---------------+---------------+---------------|
| 3MB | (4) 256K x 9 | (4) 256K x 9 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 4MB | (4) 1M x 9 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 | NONE |
|------------+---------------+---------------+---------------|
| 12MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | DRAM type | JP17 | JP21 | JP22 |
|----------+------------+------------+-----------+-----------|
| 1MB | 256K x 9 | Closed | Closed | Closed |
|----------+------------+------------+-----------+-----------|
| 2MB | 256K x 9 | Closed | Open | Closed |
|----------+------------+------------+-----------+-----------|
| 3MB | 256K x 9 | Closed | Open | Open |
|----------+------------+------------+-----------+-----------|
| 4MB | 1M x 9 | Open | Closed | Closed |
|----------+------------+------------+-----------+-----------|
| 8MB | 1M x 9 | Open | Open | Closed |
|----------+------------+------------+-----------+-----------|
| 12MB | 1M x 9 | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NPU CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP7 | JP9 |
|--------------------+-------------------+-------------------|
| Not installed | Open | Closed |
|--------------------+-------------------+-------------------|
| Installed | Closed | Open |
+------------------------------------------------------------+
