# CALIBER COMPUTER
EISA-486 WB
Processor 80486SX/80487SX/80486DX/80486DX2
Processor Speed 20/25/33/50(internal)/50/66(internal)MHz
Chip Set OPTI
Max. Onboard DRAM 128MB
Cache 64/128/256/512KB
BIOS AMI
Dimensions 330mm x 215mm
I/O Options None
NPU Options 4167

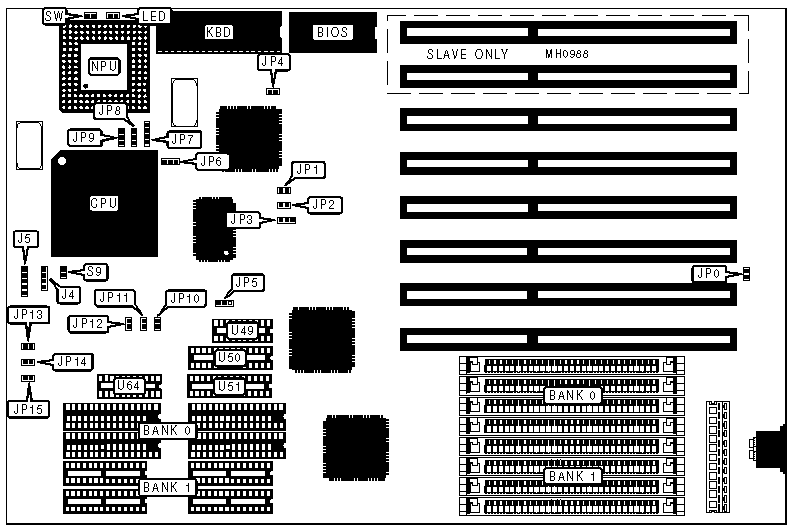

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+----------------+----------|
| Speaker | J4 | Reset switch | S9 |
|---------------------+----------+----------------+----------|
| Power LED & keylock | J5 | Turbo switch | SW |
|---------------------+----------+----------------+----------|
| Turbo LED | LED | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | EXRDY/CHRDY for ISA cards select | JP0 | Open |
| | normal operation | | |
|---+----------------------------------+--------+------------|
| | EXRDY/CHRDY for ISA cards select | JP0 | Closed |
| | non-standard ISA cards | | |
|---+----------------------------------+--------+------------|
| » | Monitor type select color | JP4 | Closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | JP4 | Open |
|---+----------------------------------+--------+------------|
| » | CPU speed select iOSC/1 | JP8 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | CPU speed select iOSC/2 | JP8 | pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 16MB | (4) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 20MB | (4) 1M x 9 | (4) 4M x 9 |
|------------------+--------------------+--------------------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 |
|------------------+--------------------+--------------------|
| 64MB | (4) 16M x 9 | NONE |
|------------------+--------------------+--------------------|
| 68MB | (4) 1M x 9 | (4) 16M x 9 |
|------------------+--------------------+--------------------|
| 80MB | (4) 4M x 9 | (4) 16M x 9 |
|------------------+--------------------+--------------------|
| 128MB | (4) 16M x 9 | (4) 16M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 |
|------------------+--------------------+--------------------|
| 128KB | (4) 32K x 8 | NONE |
|------------------+--------------------+--------------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (4) 128K x 8 | NONE |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE TAG CONFIGURATION |
|------------------------------------------------------------|
| Size | TAG (U49) | TAG (U50) | TAG (U51) | TAG (U64) |
|-------+-------------+------------+------------+------------|
| 64KB | (4) 8K x 8 | (1) 16K x | NONE | (1) 64K x |
| | | 1 | | 1 |
|-------+-------------+------------+------------+------------|
| 128KB | (4) 8K x 8 | (1) 16K x | NONE | (1) 64K x |
| | | 1 | | 1 |
|-------+-------------+------------+------------+------------|
| 256KB | (1) 16K x 1 | (1) 8K x 8 | (1) 8K x 8 | (1) 64K x |
| | | | | 1 |
|-------+-------------+------------+------------+------------|
| 512KB | NONE | (1) 32K x | NONE | (1) 64K x |
| | | 8 | | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP5 | JP10 | JP11 | JP12 | JP13 | JP14 | JP15 |
|-------+-------+-------+-------+-------+------+------+------|
| 64KB | 2 & 3 | Open | Open | Open | Open | Open | Open |
|-------+-------+-------+-------+-------+------+------+------|
| 128KB | 1 & 2 | Open | Open |Closed | Open |Closed| Open |
|-------+-------+-------+-------+-------+------+------+------|
| 256KB | 2 & 3 | Open |Closed |Closed |Closed|Closed| Open |
|-------+-------+-------+-------+-------+------+------+------|
| 512KB | 1 & 2 |Closed |Closed |Closed |Closed|Closed|Closed|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP6 |
|------------------------------+-----------------------------|
| 20MHz | Closed |
|------------------------------+-----------------------------|
| 25MHz | Open |
|------------------------------+-----------------------------|
| 33MHz | Open |
|------------------------------+-----------------------------|
| 50iMHz | Open |
|------------------------------+-----------------------------|
| 50MHz | Open |
|------------------------------+-----------------------------|
| 66iMHz | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP7 | JP9 |
|------------+--------------------------+--------------------|
| 80486SX | pins 2 & 3 closed | Open |
|------------+--------------------------+--------------------|
| 80487SX | pins 1 & 2, 3 & 4 closed | pins 1 & 2 closed |
|------------+--------------------------+--------------------|
| 80486DX | pins 1 & 2, 3 & 4 closed | pins 2 & 3 closed |
|------------+--------------------------+--------------------|
| 80486DX2 | pins 1 & 2, 3 & 4 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EISA BUS SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP1 | JP2 | JP3 |
|------------+-------------+-------------+-------------------|
| 20MHz | Open | Open | pins 2 & 3 closed |
|------------+-------------+-------------+-------------------|
| 25MHz | Open | Open | pins 1 & 2 closed |
|------------+-------------+-------------+-------------------|
| 33MHz | Closed | Open | pins 1 & 2 closed |
|------------+-------------+-------------+-------------------|
| 50MHz | Closed | Closed | pins 1 & 2 closed |
+------------------------------------------------------------+
