       # UNIDENTIFIED

          VEGA VS486F-3VL

          Processor         80486SX/80486DX/80486DX2/ODP586SX
          Processor Speed   25/33/50(internal)/50/66(internal) MHz
          Chip Set          Symphony
          Max. Onboard DRAM 32MB
          SRAM Cache        64/256/1024KB
          BIOS              AMI
          Dimensions        330mm x 218mm
          I/O Options       32-bit VESA local bus slots (3)
          NPU Options       None

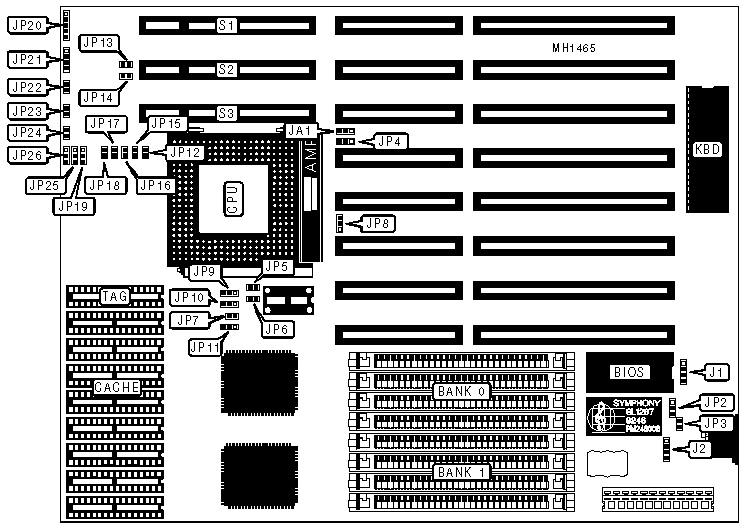

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose           | Location | Purpose          | Location |
          |-------------------+----------+------------------+----------|
          | External battery  |    J1    | Turbo LED        |   JP23   |
          |-------------------+----------+------------------+----------|
          | Power LED &       |   JP20   | Turbo switch     |   JP24   |
          | keylock           |          |                  |          |
          |-------------------+----------+------------------+----------|
          | Speaker           |   JP21   | 32-bit VESA      | S1, S2 & |
          |                   |          | Local bus slots  |    S3    |
          |-------------------+----------+------------------+----------|
          | Reset switch      |   JP22   |                  |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Function               | Jumper |  Position  |
          |--------------------------------------+--------+------------|
          | » | CMOS memory normal operation     |   J2   | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | CMOS memory clear                |   J2   | pins 3 & 4 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | BIOS type select regular         |  JP2   | pins 1 & 2 |
          |   | (27C512)                         |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | BIOS type select flash           |  JP2   | pins 2 & 3 |
          |   | (28F001BX)                       |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Batterly select internal         |  JP3   |   Closed   |
          |---+----------------------------------+--------+------------|
          |   | Battery select external          |  JP3   |    Open    |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP12  |   Closed   |
          |   | alter                            |        |            |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP15  |    Open    |
          |   | alter                            |        |            |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |       1MB        |    (4) 256K x 9    |        NONE        |
          |------------------+--------------------+--------------------|
          |       2MB        |    (4) 256K x 9    |    (4) 256K x 9    |
          |------------------+--------------------+--------------------|
          |       4MB        |     (4) 1M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       5MB        |    (4) 256K x 9    |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       8MB        |     (4) 1M x 9     |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       17MB       |    (4) 256K x 9    |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       16MB       |     (4) 4M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       20MB       |     (4) 1M x 9     |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       32MB       |     (4) 4M x 9     |     (4) 4M x 9     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SRAM JUMPER CONFIGURATION                  |
          |------------------------------------------------------------|
          | Size  |    JP8     |   JP9    |   JP19   |  JP25  |  JP26  |
          |-------+------------+----------+----------+--------+--------|
          | 64KB  | pins 1 & 2 | pins 1 & | pins 1 & | pins 1 | pins 1 |
          |       |            |    2     |    2     |  & 2   |  & 2   |
          |-------+------------+----------+----------+--------+--------|
          | 256KB | pins 1 & 2 | pins 1 & | pins 2 & | pins 2 | pins 2 |
          |       |            |    2     |    3     |  & 3   |  & 3   |
          |-------+------------+----------+----------+--------+--------|
          |  1MB  | pins 2 & 3 | pins 2 & | pins 2 & | pins 2 | pins 2 |
          |       |            |    3     |    3     |  & 3   |  & 3   |
          |------------------------------------------------------------|
          | Note:Pins designated should be in the closed postion.      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     SRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |    Size    | Max Cachable  |     Cache     |      TAG      |
          |------------+---------------+---------------+---------------|
          |    64KB    |      8MB      |  (8) 8K x 8   |  (1) 8K x 8   |
          |------------+---------------+---------------+---------------|
          |   256KB    |     32MB      |  (8) 32K x 8  |  (1) 32K x 8  |
          |------------+---------------+---------------+---------------|
          |    1MB     |     64MB      | (8) 128K x 8  | (1) 128K x 8  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   CPU TYPE CONFIGURATION                   |
          |------------------------------------------------------------|
          |      CPU      |    JP7     |       JP10        |   JP17    |
          |---------------+------------+-------------------+-----------|
          |    80486SX    |    Open    | pins 2 & 3 closed |   Open    |
          |---------------+------------+-------------------+-----------|
          |  All others   |   Closed   | pins 1 & 2 closed |  Closed   |
          +------------------------------------------------------------+

          +-------------------------------------------------------------+
          |                   CPU SPEED CONFIGURATION                   |
          |-------------------------------------------------------------|
          |Speed |JA1|JP4| JP5  | JP6  |JP11| JP13 | JP14 | JP16 | JP18 |
          |------+---+---+------+------+----+------+------+------+------|
          |25/50i|2 &|2 &| Open |Closed|2 & | Open |Closed| Open | Open |
          | MHz  | 3 | 3 |      |      | 3  |      |      |      |      |
          |------+---+---+------+------+----+------+------+------+------|
          |33/66i|2 &|2 &|Closed| Open |2 & | Open |Closed| Open | Open |
          | MHz  | 3 | 3 |      |      | 3  |      |      |      |      |
          |------+---+---+------+------+----+------+------+------+------|
          |50MHz |1 &|1 &| Open |Closed|1 & |Closed| Open |Closed|Closed|
          |      | 2 | 2 |      |      | 2  |      |      |      |      |
          |-------------------------------------------------------------|
          |Note:Pins designated should be in the closed postion.        |
          +-------------------------------------------------------------+
