# UNIDENTIFIED
C6332
Processor 80386SX/CX486SLC
Processor Speed 25/33/40MHz
Chip Set UNI
Max. Onboard DRAM 16MB
Cache None
BIOS AMI
Dimensions 220mm x 163mm
I/O Options None
NPU Options 80387SX

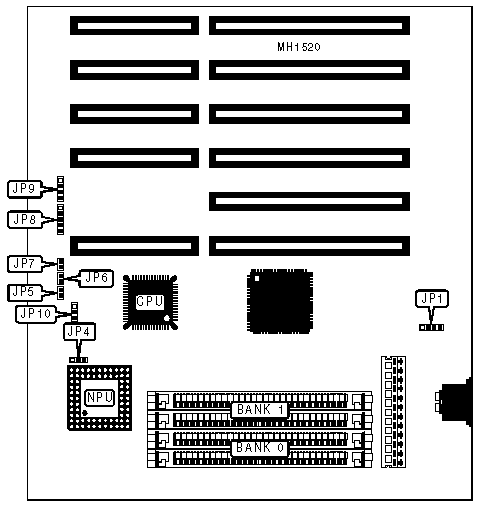

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| External battery | JP1 | Turbo LED | JP7 |
|------------------+----------+-------------------+----------|
| Turbo switch | JP5 | Power LED & | JP8 |
| | | keylock | |
|------------------+----------+-------------------+----------|
| Reset switch | JP6 | Speaker | JP9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | CPU (80386) clock type select | JP4 | pins 1 & 2 |
| | synchronous (CLK2) | | closed |
|---+----------------------------------+--------+------------|
| | CPU (80386) clock type select | JP4 | pins 2 & 3 |
| | asynchronous (OSC2) | | closed |
|---+----------------------------------+--------+------------|
| » | Turbo enabled | JP5 | Closed |
|---+----------------------------------+--------+------------|
| | Turbo disabled | JP5 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 512KB | (2) 256K x 9 | NONE |
|------------------+--------------------+--------------------|
| 1MB | (2) 256K x 9 | (2) 256K x 9 |
|------------------+--------------------+--------------------|
| 1MB | (2) 512K x 9 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (2) 512K x 9 | (2) 512K x 9 |
|------------------+--------------------+--------------------|
| 2MB | (2) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 4MB | (2) 1M x 9 | (2) 1M x 9 |
|------------------+--------------------+--------------------|
| 8MB | (2) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 16MB | (2) 4M x 9 | (2) 4M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP10 |
|----------------------------+-------------------------------|
| » | 25/33MHz | pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | 40MHz | pins 1 & 2 closed |
+------------------------------------------------------------+
