# UNIDENTIFIED
10MHZ-XT
Processor 8088
Processor Speed 10MHz
Chip Set Unidentified
Max. Onboard DRAM 640KB
Cache None
BIOS Unidentified
Dimensions 330mm x 218mm
I/O Options None
NPU Options 8087

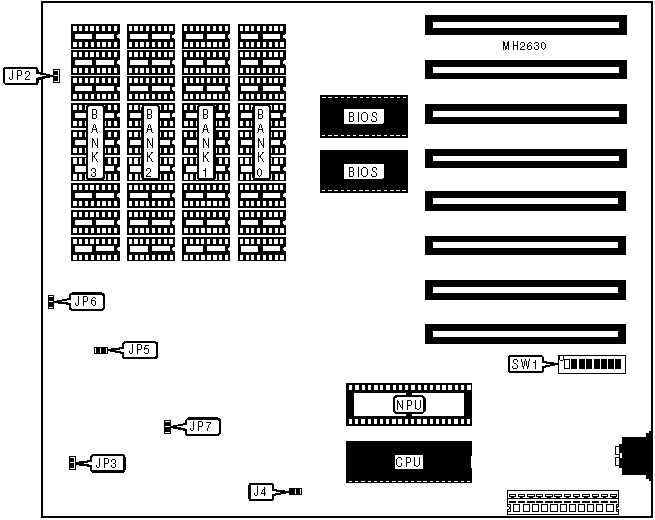

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+----------+---------------------+----------|
| Keylock | J4 | Turbo switch | JP5 |
|----------------+----------+---------------------+----------|
| Speaker | JP2 | Power LED keylock | JP6 |
|----------------+----------+---------------------+----------|
| Turbo LED | JP3 | Reset switch | JP7 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Switch | Position |
|---------------------------------------+---------+----------|
| » | Factory configured - do not alter | SW1/1 | Off |
|---+-----------------------------------+---------+----------|
| » | NPU disabled | SW1/2 | On |
|---+-----------------------------------+---------+----------|
| | NPU enabled | SW1/2 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|---------+------------+------------+------------+-----------|
| 256KB | (9) 41256 | NONE | NONE | NONE |
|---------+------------+------------+------------+-----------|
| 512KB | (9) 41256 | (9) 41256 | NONE | NONE |
|---------+------------+------------+------------+-----------|
| 640KB | (9) 41256 | (9) 41256 | (9) 4164 | (9) 4164 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH CONFIGURATION |
|------------------------------------------------------------|
| Size | SW1/3 | SW1/4 |
|--------------------+-------------------+-------------------|
| 256KB | Off | Off |
|--------------------+-------------------+-------------------|
| 512KB | On | Off |
|--------------------+-------------------+-------------------|
| 640KB | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO CONFIGURATION |
|------------------------------------------------------------|
| Type | SW1/5 | SW1/6 |
|--------------------+-------------------+-------------------|
| None | On | On |
|--------------------+-------------------+-------------------|
| Monochrome | Off | Off |
|--------------------+-------------------+-------------------|
| Color (40 x 25) | Off | On |
|--------------------+-------------------+-------------------|
| Color (80 x 25) | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLOPPY DRIVE CONFIGURATION |
|------------------------------------------------------------|
| Drives installed | SW1/7 | SW1/8 |
|--------------------+-------------------+-------------------|
| 2 | On | On |
|--------------------+-------------------+-------------------|
| 3 | On | Off |
|--------------------+-------------------+-------------------|
| 4 | Off | Off |
+------------------------------------------------------------+
