# UNIDENTIFIED
ELT-386SX-160D
Processor 80386SX
Processor Speed 16MHz
Chip Set Unidentified
Max. Onboard DRAM 16MB (8MB on external memory card)
Cache None
BIOS Phoenix
Dimensions 254mm x 218mm
I/O Options External memory card
NPU Options 80387SX

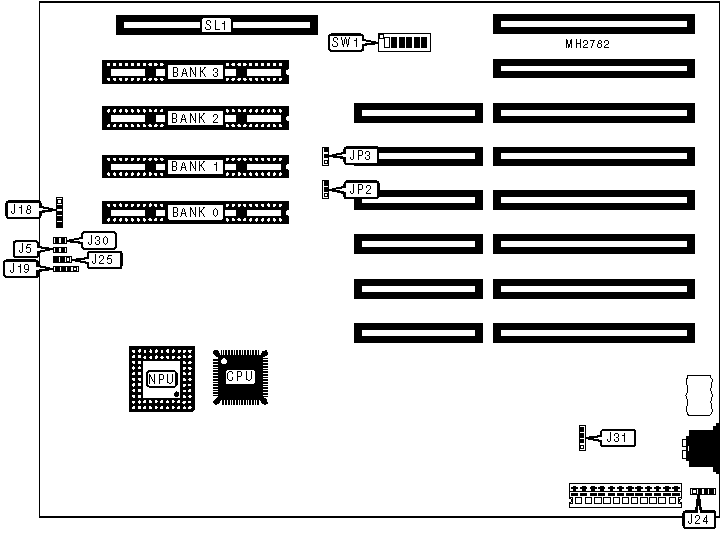

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Turbo LED | J5 | Turbo switch | J25 |
|-------------------+----------+------------------+----------|
| Power LED & | J18 | Reset switch | J30 |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Speaker | J19 | External memory | SL1 |
| | | card | |
|-------------------+----------+------------------+----------|
| External battery | J24 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper/Switch | Position |
|-----------------------------+---------------+--------------|
| » | Network adapter type | J31 | pins 2 & 3 |
| | select any type | | closed |
| | installed | | |
|---+-------------------------+---------------+--------------|
| | Network adapter type | J31 | pins 1 & 2, |
| | select ESDI or Token | | 3 & 4 closed |
| | Ring only | | |
|---+-------------------------+---------------+--------------|
| » | Factory configured - do | SW1/1 | Off |
| | not alter | | |
|---+-------------------------+---------------+--------------|
| » | Factory configured - do | SW1/2 | Off |
| | not alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (SIP ON BOARD) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 512KB | (2) 256K x | NONE | NONE | NONE |
| | 9 | | | |
|-------+-------------+------------+------------+------------|
| 1MB | (2) 256K x | (2) 256K x | NONE | NONE |
| | 9 | 9 | | |
|-------+-------------+------------+------------+------------|
| 2MB | (2) 256K x | (2) 256K x | (2) 256K x | (2) 256K x |
| | 9 | 9 | 9 | 9 |
|-------+-------------+------------+------------+------------|
| 2MB | (2) 1M x 9 | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 4MB | (2) 1M x 9 | (2) 1M x 9 | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 8MB | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER/SWITCH CONFIGURATION (SIP ON BOARD) |
|------------------------------------------------------------|
| Size | JP2 | JP3 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|--------+--------+--------+--------+--------+-------+-------|
| 512KB | 2 & 3 | 1 & 2 | On | Off | Off | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 1MB | 2 & 3 | 1 & 2 | Off | On | Off | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 2MB | 2 & 3 | 1 & 2 | On | Off | On | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 2MB | 2 & 3 | 1 & 2 | On | On | Off | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 4MB | 2 & 3 | 1 & 2 | Off | Off | On | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 8MB | 2 & 3 | 1 & 2 | Off | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (DIP ON BOARD) |
|------------------------------------------------------------|
| Size | Bank 0a | Bank 1a | Bank 2a | Bank 3a |
|---------+-------------+------------+------------+----------|
| 512KB | (4) 44256 | NONE | NONE | NONE |
|---------+-------------+------------+------------+----------|
| 1MB | (4) 44256 | (4) 44256 | NONE | NONE |
|---------+-------------+------------+------------+----------|
| 2MB | (4) 44256 | (4) 44256 | (4) 44256 | NONE |
|------------------------------------------------------------|
| Note:The location of the DIP memory sockets is |
| unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM PARITY CONFIGURATION (DIP ON BOARD) |
|------------------------------------------------------------|
| Size | Parity 0 | Parity 1 | Parity 2 | Parity 3 |
|--------+-------------+------------+------------+-----------|
| 512KB | (2) 41256 | NONE | NONE | NONE |
|--------+-------------+------------+------------+-----------|
| 1MB | (2) 41256 | (2) 41256 | NONE | NONE |
|--------+-------------+------------+------------+-----------|
| 2MB | (2) 41256 | (2) 41256 | (2) 41256 | NONE |
|------------------------------------------------------------|
| Note:The location of the DIP memory sockets is |
| unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER/SWITCH CONFIGURATION (DIP ON BOARD) |
|------------------------------------------------------------|
| Size | JP2 | JP3 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|--------+--------+--------+--------+--------+-------+-------|
| 512KB | 1 & 2 | 2 & 3 | On | Off | Off | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 1MB | 1 & 2 | 2 & 3 | Off | On | Off | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 2MB | 1 & 2 | 2 & 3 | On | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (MEMORY CARD ONLY INSTALLED) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 512KB | (18) 41256 | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 1MB | (18) 41256 | (18) 41256 | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 2MB | (18) 41256 | (18) 41256 | (18) 41256 | (18) 41256 |
|-------+-------------+------------+------------+------------|
| 2MB | (18) 411000 | NONE | NONE | NONE |
|-------+-------------+------------+------------+------------|
| 4MB | (18) 411000 | (18) | NONE | NONE |
| | | 411000 | | |
|-------+-------------+------------+------------+------------|
| 8MB | (18) 411000 | (18) | (18) | (18) |
| | | 411000 | 411000 | 411000 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER/SWITCH CONFIGURATION (MEMORY CARD ONLY |
| INSTALLED) |
|------------------------------------------------------------|
| Size | JP2 | JP3 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|--------+-------+-------+--------+--------+--------+--------|
| 512KB | 1 & 2 | 2 & 3 | On | Off | Off | Off |
|--------+-------+-------+--------+--------+--------+--------|
| 1MB | 1 & 2 | 2 & 3 | Off | On | Off | Off |
|--------+-------+-------+--------+--------+--------+--------|
| 2MB | 1 & 2 | 2 & 3 | On | Off | On | Off |
|--------+-------+-------+--------+--------+--------+--------|
| 2MB | 1 & 2 | 2 & 3 | On | On | Off | Off |
|--------+-------+-------+--------+--------+--------+--------|
| 4MB | 1 & 2 | 2 & 3 | Off | Off | On | Off |
|--------+-------+-------+--------+--------+--------+--------|
| 8MB | 1 & 2 | 2 & 3 | Off | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (SIP & MEMORY CARD INSTALLED) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+---------------+------------+------------+----------|
| 4MB | (2) 256K x 9 | (2) 256K x | (2) 256K x | (2) 256K |
| | | 9 | 9 | x 9 |
|-------+---------------+------------+------------+----------|
| 16MB | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x 9 | (2) 1M x |
| | | | | 9 |
|------------------------------------------------------------|
| Note: This table shows only SIP memory. See table below |
| for memory card memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (SIP & MEMORY CARD INSTALLED) |
|------------------------------------------------------------|
| Size | Card Bank 0 | Card Bank | Card Bank | Card Bank |
| | | 1 | 2 | 3 |
|--------+--------------+------------+-----------+-----------|
| 4MB | (18) 41256 | (18) 41256 | (18) | (18) |
| | | | 41256 | 41256 |
|--------+--------------+------------+-----------+-----------|
| 16MB | (18) 411000 | (18) | (18) | (18) |
| | | 411000 | 411000 | 411000 |
|------------------------------------------------------------|
| Note: This table shows only memory card memory. See table |
| above for SIP memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER/SWITCH CONFIGURATION (SIP & MEMORY CARD |
| INSTALLED) |
|------------------------------------------------------------|
| Size | JP2 | JP3 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|-------+--------+-------+--------+--------+--------+--------|
| 4MB | 2 & 3 | 1 & 2 | On | Off | On | On |
|-------+--------+-------+--------+--------+--------+--------|
| 16MB | 2 & 3 | 1 & 2 | On | On | On | Off |
+------------------------------------------------------------+
