# UNIDENTIFIED
4033XXTM
Processor 80386DX/80486SX/80487SX/80486DX
Processor Speed 16/20/25/33MHz
Chip Set OPTI
Max. Onboard DRAM 32MB
Cache None
BIOS AMI
Dimensions 330mm x 218mm
I/O Options 32-bit VESA local bus slot
NPU Options 80387DX/3167

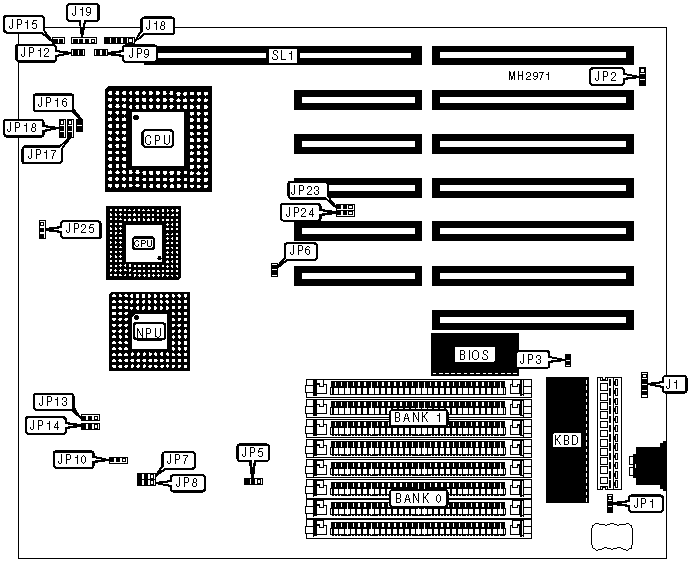

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| External battery | J1 | Turbo switch | JP12 |
|-------------------+----------+------------------+----------|
| Power LED & | J18 | Reset switch | JP15 |
| keylock | | | |
|-------------------+----------+------------------+----------|
| Speaker | J19 | 32-bit VESA | SL1 |
| | | local bus slots | |
|-------------------+----------+------------------+----------|
| Turbo LED | JP9 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | CMOS memory normal operation | JP1 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | CMOS memory clear | JP1 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Monitor type select color | JP3 | Closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | JP3 | Open |
|---+----------------------------------+--------+------------|
| » | CPU/cache card not installed | JP6 | Closed |
|---+----------------------------------+--------+------------|
| | CPU/cache card installed | JP6 | Open |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP23 | pins 2 & 3 |
| | alter | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP24 | pins 2 & 3 |
| | alter | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (4) 256K x 9 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 5MB | (4) 256K x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 16MB | (4) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP2 | JP5 | JP13 | JP14 | JP25 |
|----------+----------+----------+---------+--------+--------|
| 80386 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|----------+----------+----------+---------+--------+--------|
| 80486 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION (80486 ONLY) |
|------------------------------------------------------------|
| Type | JP16 | JP17 | JP18 |
|----------+---------+-------------------+-------------------|
| 80486SX | Open | pins 2 & 3 closed | Open |
|----------+---------+-------------------+-------------------|
| 80487SX | Closed | pins 1 & 2 closed | pins 2 & 3 closed |
|----------+---------+-------------------+-------------------|
| 80486DX | Closed | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP7 | JP8 | JP10 |
|-------+-----------------+-----------------+----------------|
| 16MHz | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 |
| | closed | closed | closed |
|-------+-----------------+-----------------+----------------|
| 20MHz | pins 2 & 3 | pins 2 & 3 | pins 1 & 2 |
| | closed | closed | closed |
|-------+-----------------+-----------------+----------------|
| 25MHz | pins 1 & 2 | pins 2 & 3 | pins 1 & 2 |
| | closed | closed | closed |
|-------+-----------------+-----------------+----------------|
| 33MHz | pins 2 & 3 | pins 1 & 2 | pins 1 & 2 |
| | closed | closed | closed |
+------------------------------------------------------------+
