# VISIONEX
486 AT MOTHERBOARD MODEL [4GPV5]
Processor AM486SX/80486SX/CX486DX/AM486DX/80486DX/CX486DX2/
AM486DX2/80486DX2/CX486DX4/AM486DX4/80486DX4
Processor 25/33/40/50(internal)/50/66(internal)/75(internal)/80(internal)/
Speed 100(internal)/120(internal)MHz
Chip Set Unidentified
Video Chip None
Set
Maximum 64MB
Onboard
Memory
Maximum None
Video
Memory
Cache 128/256/512/1024KB
BIOS AMI/Award/MR
Dimensions 254mm x 218mm
I/O 32-bit VESA local bus slots (3), green PC connector
Options
NPU None
Options

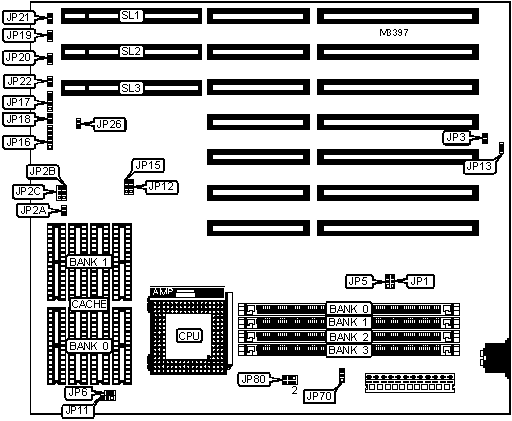

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+----------+----------------------+----------|
| Green PC | JP3 | Green PC connector | JP20 |
| connector | | | |
|---------------+----------+----------------------+----------|
| Power LED & | JP16 | Turbo LED | JP21 |
| keylock | | | |
|---------------+----------+----------------------+----------|
| Speaker | JP17 | Reset switch | JP26 |
|---------------+----------+----------------------+----------|
| Green PC LED | JP18 | 32-bit VESA local | SL1 - |
| | | bus slots | SL3 |
|---------------+----------+----------------------+----------|
| Turbo switch | JP19 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+-------+----------------|
| » | CMOS memory normal operation | JP1 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | CMOS memory clear | JP1 | Pins 2 & 3 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 12v | JP5 | Pins 2 & 3 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 5v | JP5 | Pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 1MB | (1) 256K x | None | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (1) 512K x | None | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (1) 256K x | (1) 256K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 512K x | (1) 256K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 256K x | (1) 256K x | (1) 256K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 256K x | (1) 512K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 1M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 512K x | (1) 256K x | (1) 256K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 512K x | (1) 512K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 256K x | (1) 256K x | (1) 256K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 1M x 36 | (1) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 512K x | (1) 256K x | (1) 256K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 256K x | (1) 512K x | (1) 512K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 256K x | (1) 1M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 1M x 36 | (1) 256K x | (1) 256K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 1M x 36 | (1) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 512K x | (1) 512K x | (1) 512K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 512K x | (1) 1M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 7MB | (1) 1M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 7MB | (1) 256K x | (1) 512K x | (1) 512K x | (1) 512K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 2M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 36 | (1) 512K x | (1) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 36 | (1) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 512K x | (1) 512K x | (1) 512K x | (1) 512K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 2M x 36 | (1) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 256K x | (1) 1M x 36 | (1) 1M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 256K x | (1) 2M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 2M x 36 | (1) 256K x | (1) 256K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 2M x 36 | (1) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 1M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 512K x | (1) 1M x 36 | (1) 1M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 512K x | (1) 2M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 11MB | (1) 2M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 512K x | (1) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 1M x 36 | None | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 1M x 36 | (1) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 13MB | (1) 256K x | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 14MB | (1) 2M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 14MB | (1) 512K x | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 4M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 17MB | (1) 4M x 36 | (1) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 17MB | (1) 256K x | (1) 2M x 36 | (1) 2M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 17MB | (1) 256K x | (1) 4M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 4M x 36 | (1) 256K x | (1) 256K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 4M x 36 | (1) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 512K x | (1) 2M x 36 | (1) 2M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 512K x | (1) 4M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 19MB | (1) 4M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 1M x 36 | (1) 2M x 36 | (1) 2M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 1M x 36 | (1) 4M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 22MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 4M x 36 | (1) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 36 | (1) 4M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 25MB | (1) 256K x | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 26MB | (1) 512K x | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (1) 4M x 36 | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (1) 1M x 36 | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 4M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 33MB | (1) 256K x | (1) 4M x 36 | (1) 4M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 34MB | (1) 512K x | (1) 4M x 36 | (1) 4M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 36MB | (1) 1M x 36 | (1) 4M x 36 | (1) 4M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 2M x 36 | (1) 4M x 36 | (1) 4M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 49MB | (1) 256K x | (1) 4M x 36 | (1) 4M x | (1) 4M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 50MB | (1) 512K x | (1) 4M x 36 | (1) 4M x | (1) 4M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 52MB | (1) 1M x 36 | (1) 4M x 36 | (1) 4M x | (1) 4M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 56MB | (1) 2M x 36 | (1) 4M x 36 | (1) 4M x | (1) 4M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | (1) 4M x |
| | | | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP70 |
|----------------------------------------+-------------------|
| Banks 0, 1, 2, & 3 are used as single | Pins 1 & 2 closed |
| banks | |
|----------------------------------------+-------------------|
| Banks 0 & 1 and Banks 2 & 3 used as | Pins 2 & 3 closed |
| banks 0 & 1 respectively | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|------------+---------------+---------------+---------------|
| 128KB | (4) 32K x 8 | None | (1) 8K x 8 |
|------------+---------------+---------------+---------------|
| 256KB (A) | (4) 32K x 8 | (4) 32K x 8 | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 256KB (B) | (4) 64K x 8 | None | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 512KB (A) | (4) 128K x 8 | None | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 512KB (B) | (4) 64K x 8 | (4) 64K x 8 | (1) 32K x 8 |
|------------+---------------+---------------+---------------|
| 1MB | (4) 128K x 8 | (4) 128K x 8 | (1) 128K x 8 |
|------------------------------------------------------------|
| Note: The location of the TAG is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP6 | JP11 | JP12 |
|-----------+----------------+---------------+---------------|
| 128KB | Open | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed |
|-----------+----------------+---------------+---------------|
| 256KB (A) | Open | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
|-----------+----------------+---------------+---------------|
| 256KB (B) | Open | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed |
|-----------+----------------+---------------+---------------|
| 512KB (A) | Open | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
|-----------+----------------+---------------+---------------|
| 512KB (B) | Pins 1 & 2 | Open | Pins 2 & 3 |
| | closed | | closed |
|-----------+----------------+---------------+---------------|
| 1MB | Pins 2 & 3 | Open | Pins 2 & 3 |
| | closed | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| Speed | JP2A | JP2B | JP2C | JP13 | JP22 |
|----------+----------+---------+---------+---------+--------|
| 25MHz | Closed | 1 & 2 | 2 & 3 | Closed | Open |
|----------+----------+---------+---------+---------+--------|
| 33MHz | Closed | 2 & 3 | 1 & 2 | Open | Open |
|----------+----------+---------+---------+---------+--------|
| 40MHz | Open | 1 & 2 | 2 & 3 | Open | Closed |
|----------+----------+---------+---------+---------+--------|
| 50iMHz | Closed | 1 & 2 | 2 & 3 | Closed | Open |
|----------+----------+---------+---------+---------+--------|
| 50MHz | Open | 2 & 3 | 1 & 2 | Open | Closed |
|----------+----------+---------+---------+---------+--------|
| 66iMHz | Closed | 2 & 3 | 1 & 2 | Open | Open |
|----------+----------+---------+---------+---------+--------|
| 75iMHz | Closed | 1 & 2 | 2 & 3 | Closed | Open |
|----------+----------+---------+---------+---------+--------|
| 80iMHz | Open | 1 & 2 | 2 & 3 | Open | Closed |
|----------+----------+---------+---------+---------+--------|
| 100iMHz | Closed | 2 & 3 | 1 & 2 | Open | Open |
|----------+----------+---------+---------+---------+--------|
| 120iMHz | Open | 1 & 2 | 2 & 3 | Open | Closed |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP15 | JP80 |
|-----------------+-------------------+----------------------|
| AM486SX | Pins 1 & 2 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| 80486SX | Pins 1 & 2 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| AM486DX | Pins 1 & 2 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| CX486DX | Pins 2 & 3 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| 80486DX | Pins 1 & 2 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| AM486DX2 | Pins 1 & 2 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| CX486DX2 (3.3v) | Pins 2 & 3 closed | Pins 3 & 5, 4 & 6 |
| | | closed |
|-----------------+-------------------+----------------------|
| CX486DX2 (5v) | Pins 2 & 3 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| 80486DX2 | Pins 1 & 2 closed | Pins 1 & 3, 2 & 4 |
| | | closed |
|-----------------+-------------------+----------------------|
| CX486DX4 | Pins 2 & 3 closed | Pins 3 & 5, 4 & 6 |
| | | closed |
|-----------------+-------------------+----------------------|
| AM486DX4 (3.3v) | Pins 1 & 2 closed | Pins 3 & 5, 4 & 6 |
| | | closed |
|-----------------+-------------------+----------------------|
| 80486DX4 (3.3v) | Pins 1 & 2 closed | Pins 3 & 5, 4 & 6 |
| | | closed |
+------------------------------------------------------------+
