# WYSE TECHNOLOGY, INC.
WYSE SERIES 7000I MODEL 740MP
Processor 80386DX
Processor Speed 33MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard 512MB (on external memory cards)
Memory
Maximum Video None
Memory
Cache None
BIOS Unidentified
Dimensions 355mm x 304mm
I/O Options External memory card, CPU/memory card slots
(3), keyboard/modem slot
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

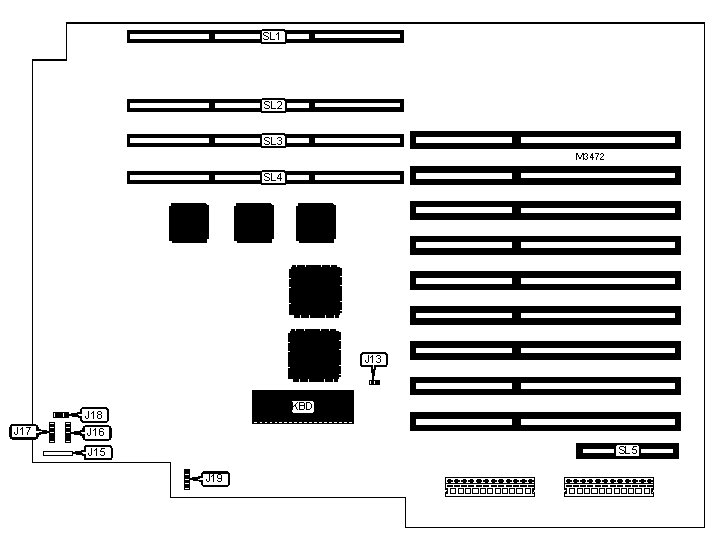

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------+----------+------------------------+----------|
| Front panel | J15 | IDE interface LED | J19 |
| connector | | | |
|-------------+----------+------------------------+----------|
| Speaker | J16 | External memory card | SL1 |
|-------------+----------+------------------------+----------|
| External | J17 | CPU/memory slots | SL2 - |
| battery | | | SL4 |
|-------------+----------+------------------------+----------|
| Chassis fan | J18 | Keyboard/modem adapter | SL5 |
| power | | board | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+--------+-----------|
| ยป | Factory configured - do not alter | J13 | Open |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+

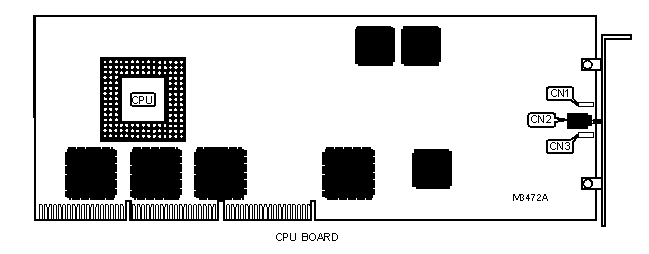

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+-----------------+----------|
| ERR LED | CN1 | BUSY LED | CN3 |
|--------------------+----------+-----------------+----------|
| NMI switch | CN2 | | |
+------------------------------------------------------------+
IMG IMG 3
+------------------------------------------------------------+

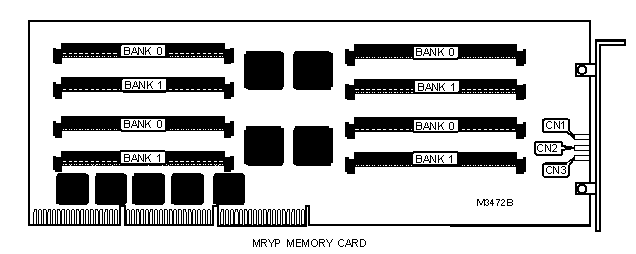

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| ERR LED | CN1 | BUSY LED | CN3 |
|------------------+----------+-------------------+----------|
| RST LED | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (4) 256K x 36 | (4) 256K x 36 |
|------------------+--------------------+--------------------|
| 16MB | (4) 512K x 36 | (4) 512K x 36 |
|------------------+--------------------+--------------------|
| 32MB | (4) 1M x 36 | (4) 1M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (4) 2M x 36 | (4) 2M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (4) 4M x 36 | (4) 4M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (4) 8M x 36 | (4) 8M x 36 |
+------------------------------------------------------------+
IMG IMG 4
+------------------------------------------------------------+

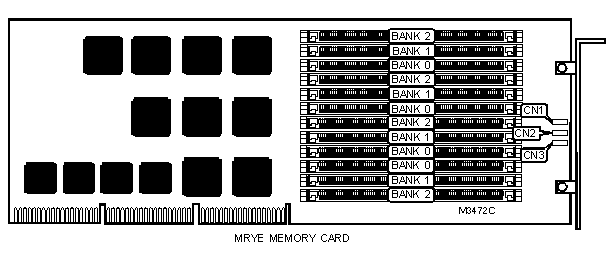

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| ERR LED | CN1 | BUSY LED | CN3 |
|------------------+----------+-------------------+----------|
| RST LED | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 12MB | (4) 256K x 36 | (4) 256K x 36 | (4) 256K x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (4) 512K x 36 | (4) 512K x 36 | (4) 512K x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (4) 1M x 36 | (4) 1M x 36 | (4) 1M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (4) 2M x 36 | (4) 2M x 36 | (4) 2M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (4) 4M x 36 | (4) 4M x 36 | (4) 4M x 36 |
|------------+---------------+---------------+---------------|
| 384MB | (4) 8M x 36 | (4) 8M x 36 | (4) 8M x 36 |
+------------------------------------------------------------+
