# UNIDENTIFIED
PETER-10
Processor 8088
Processor Speed 10MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard Memory 1MB
Maximum Video Memory None
Cache None
BIOS Unidentified
Dimensions 216mm x 165mm
I/O Options None
NPU Options 8087

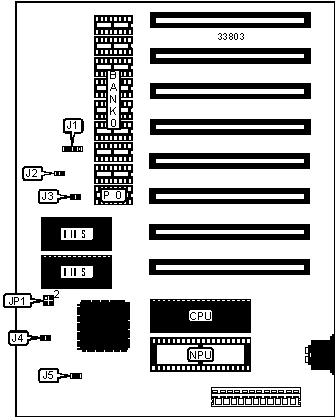

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+---------------+----------------+----------|
| Power LED | J1 pins 1 & 2 | Turbo LED | J3 |
|----------------+---------------+----------------+----------|
| Speaker | J1 pins 3 & 4 | Reset switch | J4 |
|----------------+---------------+----------------+----------|
| Turbo switch | J2 | Keylock | J5 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | P 0 |
|------------------+--------------------+--------------------|
| 1MB | (8) 411000 | (1) 411000 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|----------------------------+-------------------------------|
| None | Pins 1 & 2, 3 & 4 closed |
|----------------------------+-------------------------------|
| Color (80 x 25) | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Color (40 x 25) | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| Monochrome | Open |
+------------------------------------------------------------+
