# UNIDENTIFIED
PCI TR5
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 280mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, serial ports (2), cache slot
NPU Options None

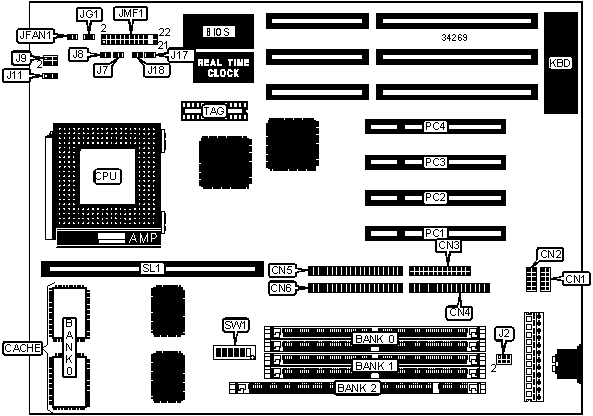

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+---------------+-------------|
| Serial port 1 | CN1 | Power LED & | JMF1/pins 1 |
| | | keylock | - 5 |
|-------------------+----------+---------------+-------------|
| Serial port 2 | CN2 | Speaker | JMF1/pins 7 |
| | | | - 10 |
|-------------------+----------+---------------+-------------|
| Parallel port | CN3 | Turbo LED | JMF1/pins |
| | | | 12 & 13 |
|-------------------+----------+---------------+-------------|
| Floppy drive | CN4 | Turbo switch | JMF1/pins |
| interface | | | 15 – 17 |
|-------------------+----------+---------------+-------------|
| IDE interface 2 | CN5 | Reset switch | JMF1/pins |
| | | | 19 & 20 |
|-------------------+----------+---------------+-------------|
| IDE interface 1 | CN6 | IDE interface | JMF1/pins |
| | | LED | 21 & 22 |
|-------------------+----------+---------------+-------------|
| Chassis fan power | JFAN1 | 32-bit PCI | PC1 – PC4 |
| | | slots | |
|-------------------+----------+---------------+-------------|
| Green PC | JG1 | Cache slot | SL1 |
| connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 8MB | None | None | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 16MB | None | None | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | None | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | None | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | None | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 32MB | None | None | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | None | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | None | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | None | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | None | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | None | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 64MB | None | None | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | None | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | None | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | None | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | None | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | None | (1) 2M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | None | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | None | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | None | (1) 8M x 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Banks 0 & 1 are |
| interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | J2 |
|----------------------------+-------------------------------|
| 3.3v | Pins 1 & 3, 2 & 4 closed |
|----------------------------+-------------------------------|
| 5v | Pins 3 & 5, 4 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | SL1 | TAG |
|-------+--------------+------------------------+------------|
| 256KB | (2) 32K x 32 | Not installed | (1) 8K x 8 |
|-------+--------------+------------------------+------------|
| 512KB | (2) 32K x 32 | 256KB module installed | (1) 8K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |50MHz| 2x | Off | Off | On | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |55MHz| 2x | Off | On | On | On | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2x | Off | On | Off | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2x | Off | Off | Off | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 75MHz |50MHz| 1.5x | Off | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 90MHz |60MHz| 1.5x | Off | On | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|100MHz |66MHz| 1.5x | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|SW1/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 75MHz |50MHz| 1.5x | Off | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 90MHz |60MHz| 1.5x | Off | On | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|100MHz |66MHz| 1.5x | Off | Off | Off | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |60MHz| 2x | Off | On | Off | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |66MHz| 2x | Off | Off | Off | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2.5x | Off | On | Off | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | Off | Off | Off | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |66MHz| 3x | Off | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | J7 | J8 | J9 | J11 | J17 | J18 |
|---------+--------+------+------------+-------+------+------|
| 3.38v | Open | Open | 1 & 2, 3 & | 1 & 2 | Open | Open |
| | | | 4, 5 & 6 | | | |
|---------+--------+------+------------+-------+------+------|
| 3.52v | Closed | Open | 1 & 2, 3 & | 1 & 2 | Open | Open |
| | | | 4, 5 & 6 | | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| V core | J7 | J8 | J9 | J11 | J17 | J18 |
|---------+--------+---------+--------+--------+------+------|
| 2.8v | Open | Closed | Open | 2 & 3 | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
