# ASANTE TECHNOLOGIES, INC.
EtherPac 2001, EtherPac 2003
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

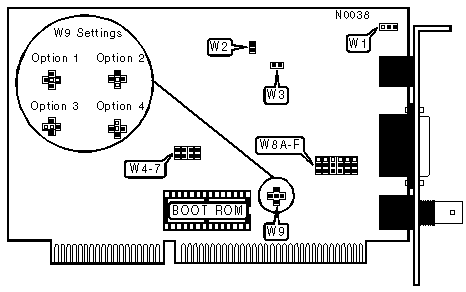

IMG IMG 1
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | W1 |
|----------------------------+-------------------------------|
| Enabled | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | W2 | W3 | W8A - W8F |
|-----------------------------+--------+--------+------------|
| RG-58A/U 50ohm coaxial | Open | Closed | Pins 2 & 3 |
| | | | closed |
|-----------------------------+--------+--------+------------|
| Unshielded twisted pair | Closed | Closed | Pins 2 & 3 |
| | | | closed |
|-----------------------------+--------+--------+------------|
| AUI transceiver via DB-15 | Open | Open | Pins 1 & 2 |
| port | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O CHANNEL READY(IOCHRDY) SIGNAL |
|------------------------------------------------------------|
| Setting | W4 |
|-----------------------------------+------------------------|
| » | Normal | Open |
|--------+--------------------------+------------------------|
| | Fast | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS & BOOT ROM ADDRESS |
|------------------------------------------------------------|
| I/O Address | Boot ROM Address | W5 | W6 |
|---------------+------------------+------------+------------|
| 300h | C8000h | Closed | Closed |
|---------------+------------------+------------+------------|
| 320h | CC000h | Open | Closed |
|---------------+------------------+------------+------------|
| 340h | D0000h | Closed | Open |
|---------------+------------------+------------+------------|
| 360h | D4000h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | W7 |
|---------------------------------+--------------------------|
| » | Enabled | Closed |
|---+-----------------------------+--------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | W9 |
|-----------------------------+------------------------------|
| | 2/9 | Option 1 |
|---+-------------------------+------------------------------|
| » | 3 | Option 2 |
|---+-------------------------+------------------------------|
| | 4 | Option 3 |
|---+-------------------------+------------------------------|
| | 5 | Option 4 |
+------------------------------------------------------------+
