# ADDTRON TECHNOLOGY COMPANY LTD.
ARC 100ST
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus 8-bit ISA
Topology Star
Wiring Type RG-62A/U 93ohm coaxial
Boot ROM Available

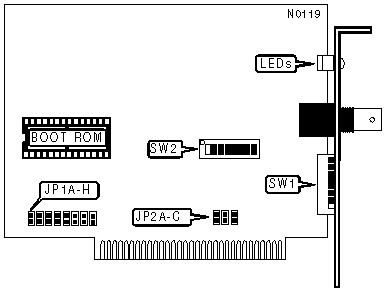

IMG IMG 1
+------------------------------------------------------------+
| NODE ADDRESS |
|------------------------------------------------------------|
|Node |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8|
|-----+------+------+------+------+------+------+------+-----|
| 0 | - | - | - | - | - | - | - | - |
|-----+------+------+------+------+------+------+------+-----|
| 1 | Off | On | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 2 | On | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 3 | Off | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 4 | On | On | Off | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 251 | Off | Off | On | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 252 | On | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 253 | Off | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 254 | On | Off | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
|Note:Node address 0 is used for messaging between nodes and |
|must not be used. |
| |
| A total of 255 node address settings are available. The |
| switches are a binary representation of the decimal node |
| addresses. Switch 1 is the Least Significant Bit and |
| switch 8 is the Most Significant Bit. The switches have |
| the following decimal values: switch 1=1, 2=2, 3=4, 4=8, |
| 5=16, 6=32, 7=64, 8=128. Turn off the switches and add the|
| values of the off switches to obtain the correct node |
| address. (On=0, Off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Mode | JP1A |
|--------------------------------+---------------------------|
| » | Disable | Open |
|---+----------------------------+---------------------------|
| | Enable | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE LENGTH AND RESPONSE/RECONFIGURATION TIMEOUTS |
|------------------------------------------------------------|
| Cable | Response | Reconfiguration | JP1B | JP1C |
| Length | Time | | | |
|-------------+----------+-----------------+--------+--------|
| » | < | 74.7µs | 840ms | Open | Open |
| | 20,000 | | | | |
| | feet | | | | |
|---+---------+----------+-----------------+--------+--------|
| | > | 283.4µs | 1680ms | Open | Closed |
| | 20,000 | | | | |
| | feet | | | | |
|---+---------+----------+-----------------+--------+--------|
| | > | 561.8µs | 1680ms | Closed | Open |
| | 20,000 | | | | |
| | feet | | | | |
|---+---------+----------+-----------------+--------+--------|
| | > | 1118.6µs | 1680ms | Closed | Closed |
| | 20,000 | | | | |
| | feet | | | | |
|------------------------------------------------------------|
| Note: All NICs on the network must have this option set |
| the same. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP1D | JP1E | JP1F | JP1G | JP1H |
|----------+---------+---------+---------+---------+---------|
| » | 2/9 | Closed | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 3 | Open | Closed | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 4 | Open | Open | Closed | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 5 | Open | Open | Open | Closed | Open |
|---+------+---------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS - DO NOT ALTER |
|------------------------------------------------------------|
| Jumper | Setting |
|-----------------------------+------------------------------|
| JP2A | Open |
|-----------------------------+------------------------------|
| JP2B | Closed |
|-----------------------------+------------------------------|
| JP2C | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW2/6 | SW2/7 | SW2/8 |
|-------------------+-------------+-------------+------------|
| » | 2E0-2EFh | On | Off | On |
|---+---------------+-------------+-------------+------------|
| | 260-26Fh | On | On | On |
|---+---------------+-------------+-------------+------------|
| | 290-29Fh | Off | On | On |
|---+---------------+-------------+-------------+------------|
| | 2F0-2FFh | Off | Off | On |
|---+---------------+-------------+-------------+------------|
| | 300-30Fh | On | On | Off |
|---+---------------+-------------+-------------+------------|
| | 350-35Fh | Off | On | Off |
|---+---------------+-------------+-------------+------------|
| | 380-38Fh | On | Off | Off |
|---+---------------+-------------+-------------+------------|
| | 3E0-3EFh | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| Color | Status | Condition |
|--------+---------+-----------------------------------------|
| Green | On | Network connection is good |
|--------+---------+-----------------------------------------|
| Green | Off | Network connection is broken |
|--------+---------+-----------------------------------------|
| Red | On | Data is being transmitted/received. |
|--------+---------+-----------------------------------------|
| Red | Off | Data is not being transmitted/received. |
+------------------------------------------------------------+
+--------------------------------------------------------------+
| BASE MEMORY ADDRESS & BOOT ROM ADDRESS |
|--------------------------------------------------------------|
| Base Address | Boot ROM |SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |
| | Address | | | | | |
|--------------+------------+------+------+------+------+------|
|»|D0000-D07FFh|D2000-D3FFFh|Closed|Closed| Open | Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |C0000-C07FFh|C2000-C3FFFh|Closed|Closed|Closed|Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C0800-C0FFFh|C2000-C3FFFh| Open |Closed|Closed|Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C1000-C17FFh|C2000-C3FFFh|Closed| Open |Closed|Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C1800-C1FFFh|C2000-C3FFFh| Open | Open |Closed|Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C4000-C47FFh|C6000-C7FFFh|Closed|Closed| Open |Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C4800-C4FFFh|C6000-C7FFFh| Open |Closed| Open |Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C5000-C57FFh|C6000-C7FFFh|Closed| Open | Open |Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |C5800-C5FFFh|C6000-C7FFFh| Open | Open | Open |Closed|Closed|
|-+------------+------------+------+------+------+------+------|
| |CC000-CC7FFh|CE000-CFFFFh|Closed|Closed|Closed| Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |CC800-CCFFFh|CE000-CFFFFh| Open |Closed|Closed| Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |CD000-CD7FFh|CE000-CFFFFh|Closed| Open |Closed| Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |CD800-CDFFFh|CE000-CFFFFh| Open | Open |Closed| Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |D0800-D0FFFh|D2000-D3FFFh| Open |Closed| Open | Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |D1000-D17FFh|D2000-D3FFFh|Closed| Open | Open | Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |D1800-D1FFFh|D2000-D3FFFh| Open | Open | Open | Open |Closed|
|-+------------+------------+------+------+------+------+------|
| |D4000-D47FFh|D6000-D7FFFh|Closed|Closed|Closed|Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D4800-D4FFFh|D6000-D7FFFh| Open |Closed|Closed|Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D5000-D57FFh|D6000-D7FFFh|Closed| Open |Closed|Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D5800 D5FFFh|D6000-D7FFFh| Open | Open |Closed|Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D8000-D87FFh|DA000-DBFFFh|Closed|Closed| Open |Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D8800-D8FFFh|DA000-DBFFFh| Open |Closed| Open |Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D9000-D97FFh|DA000-DBFFFh|Closed| Open | Open |Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |D9800-D9FFFh|DA000-DBFFFh| Open | Open | Open |Closed| Open |
|-+------------+------------+------+------+------+------+------|
| |DC000-DC7FFh|DE000-DFFFFh|Closed|Closed|Closed| Open | Open |
|-+------------+------------+------+------+------+------+------|
| |DC800-DCFFFh|DE000-DFFFFh| Open |Closed|Closed| Open | Open |
|-+------------+------------+------+------+------+------+------|
| |DD000-DD7FFh|DE000-DFFFFh|Closed| Open |Closed| Open | Open |
|-+------------+------------+------+------+------+------+------|
| |DD800-DDFFFh|DE000-DFFFFh| Open | Open |Closed| Open | Open |
|-+------------+------------+------+------+------+------+------|
| |E0000-E07FFh|E2000-E3FFFh|Closed|Closed| Open | Open | Open |
|-+------------+------------+------+------+------+------+------|
| |E0800-E0FFFh|E2000-E3FFFh| Open |Closed| Open | Open | Open |
|-+------------+------------+------+------+------+------+------|
| |E1000-E17FFh|E2000-E3FFFh|Closed| Open | Open | Open | Open |
|-+------------+------------+------+------+------+------+------|
| |E1800-E1FFFh|E2000-E3FFFh| Open | Open | Open | Open | Open |
+--------------------------------------------------------------+
