# ADDTRON TECHNOLOGY COMPANY, LTD.
ET-100TP
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear bus
Star
Wiring Type Unshielded twisted pair
DIX transceiver via DB-15 port
Boot ROM Available

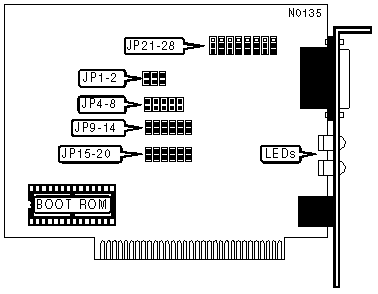

IMG IMG 1
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | JP1 |
|-------------------------------+----------------------------|
| » | Enabled | Pins 1 & 2 Closed |
|-----------+-------------------+----------------------------|
| | Disabled | Pins 2 & 3 Closed |
|------------------------------------------------------------|
| Note:Link Integrity is only used with 10Base-T wiring. |
| When using a DIX transciever, the test should be disabled. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NETWORK SEGMENT LENGTH |
|------------------------------------------------------------|
| Maximum Length | JP2 |
|----------------------------+-------------------------------|
| » | 100 meters | Pins 2 & 3 Closed |
|---+------------------------+-------------------------------|
| | 150 meters | Pins 1 & 2 Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP9 | JP10 | JP11 | JP12 |
|-------------+-----------+-----------+-----------+----------|
| » | 300h | Open | Open | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 320h | Open | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 340h | Open | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 360h | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP4 | JP5 | JP6 | JP7 | JP8 |
|-------------+---------+---------+--------+--------+--------|
| » | C0000h | Open | Open | Open | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | C2000h | Closed | Open | Open | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | C4000h | Open | Closed | Open | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | C6000h | Closed | Closed | Open | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | C8000h | Open | Open | Closed | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | CA000h | Closed | Open | Closed | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | CC000h | Open | Closed | Closed | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | CE000h | Closed | Closed | Closed | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D0000h | Open | Open | Open | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D2000h | Closed | Open | Open | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D4000h | Open | Closed | Open | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D6000h | Closed | Closed | Open | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D8000h | Open | Open | Closed | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | DA000h | Closed | Open | Closed | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | DE000h | Closed | Closed | Closed | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | E0000h | Open | Open | Open | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | E2000h | Closed | Open | Open | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | E4000h | Open | Closed | Open | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | E6000h | Closed | Closed | Open | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | E8000h | Open | Open | Closed | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | EA000h | Closed | Open | Closed | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | EC000h | Open | Closed | Closed | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | EE000h | Closed | Closed | Closed | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | F0000h | Open | Open | Open | Closed | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | F2000h | Closed | Open | Open | Closed | Closed |
|------------------------------------------------------------|
| Note:Addresses C6000h - CA000h cannot be used in a PC/XT |
| type system. |
| |
| Addresses C0000h - C4000h & E0000h - F2000h cannot be used |
| in a PC/AT type system. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP21 - JP28 |
|--------------------------------------+---------------------|
| » | Shielded/Unshielded twisted pair | Pins 1 & 2 closed |
|---+----------------------------------+---------------------|
| | AUI Transceiver via DB-15 PORT | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| Channel | JP13 | JP14 | JP19 | JP20 |
|-------------+-----------+-----------+-----------+----------|
| » | DMA1 | Closed | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | DMA3 | Open | Closed | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP15 | JP16 | JP17 | JP18 |
|-----------+------------+-----------+-----------+-----------|
| » | 3 | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 2 | Closed | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 4 | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 5 | Open | Open | Open | Closed |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|------+----------+------------------------------------------|
| LED1 | Blinking | Data is being transmitted or received |
|------+----------+------------------------------------------|
| LED1 | On | Data is not being transmitted or |
| | | received |
|------+----------+------------------------------------------|
| LED1 | Off | Card is not receiving power or there is |
| | | a fault |
|------+----------+------------------------------------------|
| LED2 | Blinking | Data is being received |
|------+----------+------------------------------------------|
| LED2 | On | Twisted pair network connection is good |
|------+----------+------------------------------------------|
| LED2 | Off | Card is not receiving power or there is |
| | | a fault |
|------+----------+------------------------------------------|
| LED3 | On | Card is continuously transmitting, |
| | | Jabbering |
|------+----------+------------------------------------------|
| LED3 | Off | Normal operation |
|------+----------+------------------------------------------|
| LED4 | On | Collision detected on network |
|------+----------+------------------------------------------|
| LED4 | Off | No collision detected on network |
|------------------------------------------------------------|
| Note:If LED3 lights the twisted pair driver will be |
| disabled. |
+------------------------------------------------------------+
