# ADVANCED INTERLINK CORPORATION
ANET-1
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus 8-bit ISA
Topology Star
Linear Bus
Wiring Type RG-62A/U 93ohm coaxial
Boot ROM Available

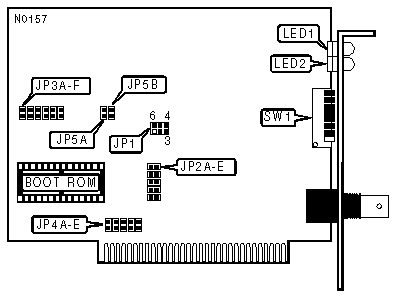

IMG IMG 1
+------------------------------------------------------------+
| NODE ADDRESS |
|------------------------------------------------------------|
|Node |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8|
|-----+------+------+------+------+------+------+------+-----|
| 0 | - | - | - | - | - | - | - | - |
|-----+------+------+------+------+------+------+------+-----|
| 1 | Off | On | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 2 | On | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 3 | Off | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 4 | On | On | Off | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 251 | Off | Off | On | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 252 | On | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 253 | Off | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 254 | On | Off | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
|Note:Node address 0 is used for messaging between nodes and |
|must not be used. |
| |
| A total of 255 node address settings are available. The |
| switches are a binary representation of the decimal node |
| addresses. Switch 1 is the Least Significant Bit and |
| switch 8 is the Most Significant Bit. The switches have |
| the following decimal values: switch 1=1, 2=2, 3=4, 4=8, |
| 5=16, 6=32, 7=64, 8=128. Turn off the switches and add the|
| values of the off switches to obtain the correct node |
| address. (On=0, Off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------------+--------------+-------------------------------|
| LED1 | On | Data is being transmitted |
|-------------+--------------+-------------------------------|
| LED1 | On | Data is not being transmitted |
|-------------+--------------+-------------------------------|
| LED2 | On | Data is being received |
|-------------+--------------+-------------------------------|
| LED2 | On | Data is not being received |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COMPATABILITY MODE |
|------------------------------------------------------------|
| Setting | JP1 |
|-----------------------------+------------------------------|
| » | Normal mode | Pins 1 & 6, pins 2 & 3, and |
| | | pins 4 & 5 closed. |
|---------+-------------------+------------------------------|
| | Special mode | Pins 1 & 2, pins 3 & 4, and |
| | | pins 5 & 6 closed. |
|------------------------------------------------------------|
| Note:Special compatibility mode is used when using a VGA |
| or EGA display, an EMS expansion card, and/or an RLL or |
| ESDI HD controller on some systems. This mode forces the |
| card to use 16KB of memory, rather than 32KB of memory, |
| between addresses CC000h and CFFFFh. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS |
|------------------------------------------------------------|
| Address | JP2A | JP2B | JP2C | JP2D | JP2E |
|---------------+-------+-------+---------+---------+--------|
| | C0000h | Open | Open | Closed | Closed | Closed |
|----+----------+-------+-------+---------+---------+--------|
| | C8000h | Open | Open | Closed | Closed | Open |
|----+----------+-------+-------+---------+---------+--------|
| | CC000h | Open | Open | Closed | Open | Open |
|----+----------+-------+-------+---------+---------+--------|
| » | D0000h | Open | Open | Closed | Open | Closed |
|----+----------+-------+-------+---------+---------+--------|
| | D8000h | Open | Open | Closed | Open | Open |
|------------------------------------------------------------|
| Note:Address CC000h must be used if Special compatibility |
| mode is sbeing used. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP3A | JP3B | JP3C | JP3D | JP3E | JP3F |
|---------+------+--------+--------+--------+--------+-------|
| | 260h | Open | Closed | Closed | Open | Open |Closed |
|--+------+------+--------+--------+--------+--------+-------|
| | 280h | Open | Closed | Open | Closed | Closed |Closed |
|--+------+------+--------+--------+--------+--------+-------|
|» | 2E0h | Open | Closed | Open | Open | Open |Closed |
|--+------+------+--------+--------+--------+--------+-------|
| | 2F0h | Open | Closed | Open | Open | Open | Open |
|--+------+------+--------+--------+--------+--------+-------|
| | 300h | Open | Open | Closed | Closed | Closed |Closed |
|--+------+------+--------+--------+--------+--------+-------|
| | 360h | Open | Closed | Open | Open | Open |Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP4A | JP4B | JP4C | JP4D | JP4E |
|---------+----------+---------+---------+---------+---------|
| » | 2 | Closed | Open | Open | Open | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 3 | Open | Closed | Open | Open | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 4 | Open | Open | Closed | Open | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 5 | Open | Open | Open | Closed | Open |
|---+-----+----------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| RESPONSE/RECONFIGURATION TIMEOUTS |
|------------------------------------------------------------|
| Response Time | Reconfiguration | J5A | J5B |
| | Time | | |
|------------------+-------------------+----------+----------|
| 74.7µs | 840ms | Open | Open |
|------------------+-------------------+----------+----------|
| 283.4µs | 1680ms | Open | Closed |
|------------------+-------------------+----------+----------|
| 561.8 µs | 1680ms | Closed | Open |
|------------------+-------------------+----------+----------|
| 1118.6µs | 1680ms | Closed | Closed |
|------------------------------------------------------------|
| Note:All NICs on the network must have this option set the |
| same. |
+------------------------------------------------------------+
