# ANCO TECHNOLOGY, INC.
T-RING 16/4
NIC Type Token-Ring
Transfer Rate 4/16Mbps
Data Bus 8-bit ISA
Topology Token-Ring
Wiring Type Shielded Twisted Pair
Unshielded twisted pair (using external type 3
media filter)
Boot ROM Available

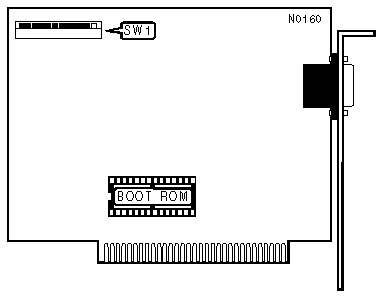

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|------------+-------+-------+-------+-------+-------+-------|
| | C0000h | Off | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C2000h | Off | On | On | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C4000h | Off | On | On | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C6000h | Off | On | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C8000h | Off | On | On | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | CA000h | Off | On | On | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | CC000h | Off | On | On | Off | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | CE000h | Off | On | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D0000h | Off | On | Off | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D2000h | Off | On | Off | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D4000h | Off | On | Off | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D6000h | Off | On | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | D8000h | Off | On | Off | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | DA000h | Off | On | Off | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| » | DC000h | Off | On | Off | Off | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | DE000h | Off | On | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note:CC000h or DC000h are the recommended default |
| settings. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | SW1/7 | SW1/8 |
|-------------------+--------------------+-------------------|
| » | 2 | Closed | Closed |
|---+---------------+--------------------+-------------------|
| | 3 | Closed | Open |
|---+---------------+--------------------+-------------------|
| | 6 | Open | Closed |
|---+---------------+--------------------+-------------------|
| | 7 | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/9 |
|----------------------------------+-------------------------|
| » | A20 - A23h | Open |
|---+------------------------------+-------------------------|
| | A24 - A27h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED RAM CONFIGURATION |
|------------------------------------------------------------|
| Size | SW1/10 | SW1/11 |
|-------------------------+------------------+---------------|
| | 8KB | Closed | Closed |
|----------+--------------+------------------+---------------|
| » | 16KB | Open | Closed |
|----------+--------------+------------------+---------------|
| | 32KB | Closed | Open |
|----------+--------------+------------------+---------------|
| | 64KB | Open | Open |
|------------------------------------------------------------|
| Note:This setting configures how much system memory the |
| card will use. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NETWORK SPEED |
|------------------------------------------------------------|
| Speed | SW1/12 |
|---------------------------------------+--------------------|
| » | 4Mbps | Closed |
|----------------+----------------------+--------------------|
| | 16Mbps | Open |
|------------------------------------------------------------|
| Note:All cards on a segment must have this option set the |
| same. |
+------------------------------------------------------------+
