# ANCO TECHNOLOGY, INC.
E5001
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Star
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15 port
Boot ROM Available

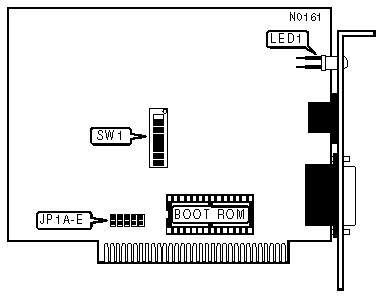

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP1A | JP1B | JP1C | JP1D | JP1E |
|----------+---------+---------+---------+---------+---------|
| | 2/9 | Closed | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| » | 3 | Open | Closed | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 6 | Open | Open | Closed | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 6 | Open | Open | Open | Closed | Open |
|---+------+---------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | SW1/1 |
|------------------------------------+-----------------------|
| » | Unshielded twisted pair | On |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | JP31 |
|-----------------------------+------------------------------|
| » | Enabled | Pins 1 & 2 Closed |
|----------+------------------+------------------------------|
| | Disabled | Pins 2 & 3 Closed |
|------------------------------------------------------------|
| Note:Link Integrity is only used with 10Base-T wiring. |
| When using an AUI transciever, the test should be |
| disabled. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/3 | SW1/4 |
|------------------------+-----------------+-----------------|
| » | 300-31Fh | On | On |
|---+--------------------+-----------------+-----------------|
| | 320-33Fh | Off | On |
|---+--------------------+-----------------+-----------------|
| | 340-35Fh | On | Off |
|---+--------------------+-----------------+-----------------|
| | 360-37Fh | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
|------------+-----------+-----------+-----------+-----------|
| Disabled | Off | Off | Off | Off |
|------------+-----------+-----------+-----------+-----------|
| C4000h | On | On | On | Off |
|------------+-----------+-----------+-----------+-----------|
| C8000h | Off | On | On | Off |
|------------+-----------+-----------+-----------+-----------|
| CC000h | On | Off | On | Off |
|------------+-----------+-----------+-----------+-----------|
| D0000h | Off | Off | On | Off |
|------------+-----------+-----------+-----------+-----------|
| D4000h | On | On | Off | Off |
|------------+-----------+-----------+-----------+-----------|
| D8000h | Off | On | Off | Off |
|------------+-----------+-----------+-----------+-----------|
| DC000h | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Link | Status | Condition |
| | Integrity | | |
|---------+-------------+----------+-------------------------|
| LED1 | Enabled | On | Twisted pair network |
| | | | connection good |
|---------+-------------+----------+-------------------------|
| LED1 | Enabled | Off | Twisted pair network |
| | | | connection broken |
|---------+-------------+----------+-------------------------|
| LED1 | Disabled | On | Data is being received |
| | | | power |
|---------+-------------+----------+-------------------------|
| LED1 | Disabled | Off | Data is not being |
| | | | received power |
|------------------------------------------------------------|
| Note:The condition shown by LED1 depends on the setting of |
| the link integrity test switch SW1/2. (see above) |
+------------------------------------------------------------+
