# ADVANCED INTERLINK CORPORATION
AICETHER-16/10BT
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Available

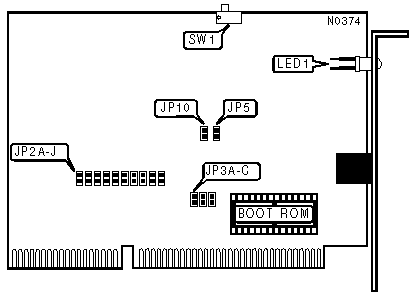

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP2A | JP2B | JP2C | JP2D | JP2E | JP2F | JP2G |
|------+-------+-------+-------+-------+-------+------+------|
| |2/9 | Open | Open | Open | Open | Open |Closed| Open |
|-+----+-------+-------+-------+-------+-------+------+------|
|»| 3 | Open | Open | Open | Open |Closed | Open | Open |
|-+----+-------+-------+-------+-------+-------+------+------|
| | 5 | Open | Open | Open |Closed | Open | Open | Open |
|-+----+-------+-------+-------+-------+-------+------+------|
| | 10 | Open | Open | Open | Open | Open | Open |Closed|
|-+----+-------+-------+-------+-------+-------+------+------|
| | 11 |Closed | Open | Open | Open | Open | Open | Open |
|-+----+-------+-------+-------+-------+-------+------+------|
| | 12 | Open |Closed | Open | Open | Open | Open | Open |
|-+----+-------+-------+-------+-------+-------+------+------|
| | 15 | Open | Open |Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP2I | JP2J |
|---------------------+-------------------+------------------|
| | 200h | Closed | Closed |
|---+-----------------+-------------------+------------------|
| | 210h | Open | Closed |
|---+-----------------+-------------------+------------------|
| » | 300h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 310h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP3A | JP3B |
|--------------------+-------------------+-------------------|
| C8000h | Closed | Closed |
|--------------------+-------------------+-------------------|
| CC000h | Closed | Open |
|--------------------+-------------------+-------------------|
| D8000h | Open | Closed |
|--------------------+-------------------+-------------------|
| DC000h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP3C |
|-----------------------------------------+------------------|
| » | Disabled | Open |
|-------------+---------------------------+------------------|
| | Enabled | Closed |
|------------------------------------------------------------|
| Note:Location of the boot ROM may vary on different |
| revisions of this card. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SEGMENT LENGTH |
|------------------------------------------------------------|
| Maximum Segment Length | JP5 |
|---------------------------------------+--------------------|
| 100 meters | Closed |
|---------------------------------------+--------------------|
| 300 meters | Open |
|------------------------------------------------------------|
| Note:Segment length is the distance from the card to the |
| hub. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COMPATIBILITY MODE |
|------------------------------------------------------------|
| Setting | JP10 |
|----------------------------------------+-------------------|
| » | Disabled | Open |
|--------------+-------------------------+-------------------|
| | Enabled | Closed |
|------------------------------------------------------------|
| Note:Compatibility mode is provided to compensate for |
| timing differences between the card and host computer. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TX/RX CROSSOVER |
|------------------------------------------------------------|
| Mode | SW1 |
|-----------------------------------------+------------------|
| » | Normal | On |
|----------------+------------------------+------------------|
| | Crossover | Off |
|------------------------------------------------------------|
| Note:If the diagnostic LEDs indicate that the transmit & |
| receive wires are reversed (LED1 Off, Hub LED Off) you |
| can correct the problem by using the crossover option. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|------------------------------+-----------------------------|
| JP2H | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED1 | Hub LED | Condition |
|-------+----------+-----------------------------------------|
| On | On | Network connection is good |
|-------+----------+-----------------------------------------|
| Off | Off | Transmit/Receive wires reversed at card |
|-------+----------+-----------------------------------------|
| On | Off | Receive polarity reversed at hub |
|-------+----------+-----------------------------------------|
| Off | On | Receive polarity reversed at card |
|------------------------------------------------------------|
| Note:The Hub LED is located on the hub, not on the card. |
+------------------------------------------------------------+
