# ADVANCED INTEGRATION RESEARCH, INC.
ENET2V VER. 1.0
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 32-bit VESA Local bus
Topology Star
Linear bus
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

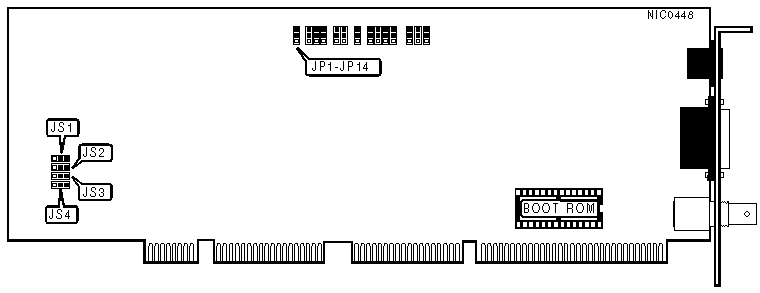

IMG IMG 1
+------------------------------------------------------------+
| DATA BUS TYPE |
|------------------------------------------------------------|
| Type | JP1 | JP12 |
|----------+-------------------------+-----------------------|
| EISA | Pins 1 & 2 closed | Pins 1 & 2 closed |
|----------+-------------------------+-----------------------|
| ISA | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note:If the card is installed in a EISA type machine the |
| configuration utility included with the card must |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP2 | JP3 | JP4 |
|----------------+-----------------+------------+------------|
| » | 100 - 11Fh | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+------------+-----------------+------------+------------|
| | 120 - 13Fh | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+------------+-----------------+------------+------------|
| | 140 - 15Fh | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+------------+-----------------+------------+------------|
| | 160 - 17Fh | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+------------+-----------------+------------+------------|
| | 300 - 31Fh | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+------------+-----------------+------------+------------|
| | 320 - 33Fh | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP5 | JP6 |
|------------------+--------------------+--------------------|
| | 2/9 | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| » | 5 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | 10 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 11 | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP7 |
|----------------------------+-------------------------------|
| » | Disabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Enabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP8 | JP9 | JP10 | JP11 |
|-------------+-------------+----------+----------+----------|
| » | C0000 - | Pins 1 & 2 | Pins 1 & | Pins 1 & | Pins 1 & |
| | C3FFFh | closed | 2 closed | 2 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | C4000 - | Pins 2 & 3 | Pins 1 & | Pins 1 & | Pins 1 & |
| | C7FFFh | closed | 2 closed | 2 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | C8000 - | Pins 1 & 2 | Pins 2 & | Pins 1 & | Pins 1 & |
| | CBFFFh | closed | 3 closed | 2 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | CC000 - | Pins 2 & 3 | Pins 2 & | Pins 1 & | Pins 1 & |
| | CFFFFh | closed | 3 closed | 2 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | D0000 - | Pins 1 & 2 | Pins 1 & | Pins 2 & | Pins 1 & |
| | D3FFFh | closed | 2 closed | 3 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | D4000 - | Pins 2 & 3 | Pins 1 & | Pins 2 & | Pins 1 & |
| | D7FFFh | closed | 2 closed | 3 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | D8000 - | Pins 1 & 2 | Pins 2 & | Pins 2 & | Pins 1 & |
| | DBFFFh | closed | 3 closed | 3 closed | 2 closed |
|---+---------+-------------+----------+----------+----------|
| | DC000 - | Pins 2 & 3 | Pins 2 & | Pins 2 & | Pins 1 & |
| | DFFFFh | closed | 3 closed | 3 closed | 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP13 |
|----------------------------------------+-------------------|
| » | RG-58A/U 50ohm coaxial | Pins 2 & 3 closed |
|---+------------------------------------+-------------------|
| | Twisted pair/AUI transceiver via | Pins 1 & 2 closed |
| | DB-15 port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CARD ENABLE |
|------------------------------------------------------------|
| Setting | JP14 |
|-------------------------------+----------------------------|
| » | Enabled | Pins 2 & 3 closed |
|-----------+-------------------+----------------------------|
| | Disabled | Pins 1 & 2 closed |
|------------------------------------------------------------|
| Note:This setting is the equivalent of taking the card out |
| of the computer. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| HOST SYSTEM CPU SPEED |
|------------------------------------------------------------|
| Speed | JS1 | JS2 | JS3 | JS4 |
|----------+-------------+-----------+-----------+-----------|
| 33MHz or | Pins 1 & 2 | Pins 1 & | Pins 1 & | Pins 1 & |
| less | closed | 2 closed | 2 closed | 2 closed |
|----------+-------------+-----------+-----------+-----------|
| 50MHz | Pins 2 & 3 | Pins 2 & | Pins 2 & | Pins 2 & |
| | closed | 3 closed | 3 closed | 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|----------------------------+-------------------------------|
| JP12 | Pins 2 & 3 closed |
+------------------------------------------------------------+
