# ADDTRON TECHNOLOGY COMPANY, LTD.
AE-220TP
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Wiring Type Unshielded twisted pair
Boot ROM Available

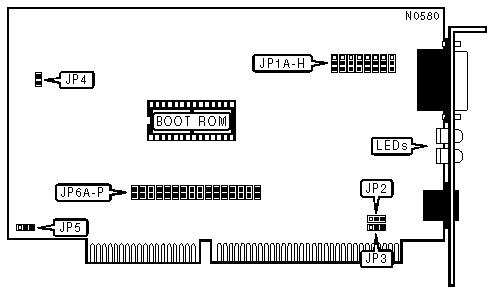

IMG IMG 1
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1A-H |
|--------------------------------+---------------------------|
| Unshielded twisted pair | Pins 1 & 2 closed |
|--------------------------------+---------------------------|
| DIX transceiver via DB-15 port | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY |
|------------------------------------------------------------|
| Function | JP2 |
|-------------------------------------+----------------------|
| » | Link intergity enabled | Pins 1 & 2 closed |
|-----+-------------------------------+----------------------|
| | Link integrity disabled | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note: If card is used in a pre-10BaseT cabling network, |
| disable the link integrity function. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SEGMENT LENGTH |
|------------------------------------------------------------|
| Length | JP3 |
|----------------------------+-------------------------------|
| 185 meters | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 300 meters | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Bus Speed | JP4 |
|----------------------------------+-------------------------|
| | 6MHz - 8MHz | Open |
|---+------------------------------+-------------------------|
| » | >8MHz | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM SIZE |
|------------------------------------------------------------|
| Size | JP5 |
|----------------------------+-------------------------------|
| 16KB | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 32KB | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SETTINGS |
|------------------------------------------------------------|
|IRQ | JP6A | JP6B | JP6C | JP6D | JP6E | JP6F | JP6G |
|----+-------+-------+-------+-------+-------+-------+-------|
|2/9 |Closed | Open | Open | Open | Open | Open | Open |
|----+-------+-------+-------+-------+-------+-------+-------|
| 3 | Open |Closed | Open | Open | Open | Open | Open |
|----+-------+-------+-------+-------+-------+-------+-------|
| 4 | Open | Open |Closed | Open | Open | Open | Open |
|----+-------+-------+-------+-------+-------+-------+-------|
| 5 | Open | Open | Open |Closed | Open | Open | Open |
|----+-------+-------+-------+-------+-------+-------+-------|
| 10 | Open | Open | Open | Open |Closed | Open | Open |
|----+-------+-------+-------+-------+-------+-------+-------|
| 11 | Open | Open | Open | Open | Open |Closed | Open |
|----+-------+-------+-------+-------+-------+-------+-------|
| 12 | Open | Open | Open | Open | Open | Open |Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Address | JP6H | JP6I | JP6J | JP6K |
|-------------+-----------+-----------+-----------+----------|
| » | 300h | Open | Open | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 320h | Open | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 340h | Open | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 360h | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP6L | JP6M | JP6N | JP6O | JP6P |
|-------------+---------+---------+--------+--------+--------|
| | C0000h | Closed | Closed | Closed | Closed | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | C4000h | Closed | Closed | Closed | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| » | C8000h | Closed | Closed | Closed | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | CC000h | Closed | Closed | Closed | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D0000h | Closed | Closed | Open | Closed | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | D4000h | Closed | Closed | Open | Closed | Open |
|---+---------+---------+---------+--------+--------+--------|
| | D8000h | Closed | Closed | Open | Open | Closed |
|---+---------+---------+---------+--------+--------+--------|
| | DC000h | Closed | Closed | Open | Open | Open |
|---+---------+---------+---------+--------+--------+--------|
| | E0000h | Closed | Open | Closed | Closed | Closed |
+------------------------------------------------------------+
IMG IMG 2
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+----------+-----------+----------------------------|
| LED1 | Red | Off | Power Off/card or link |
| | | | failure |
|--------+----------+-----------+----------------------------|
| LED1 | Red | Blinking | Data is being transmitted |
|--------+----------+-----------+----------------------------|
| LED1 | Red | On | Data is not being |
| | | | transmitted |
|--------+----------+-----------+----------------------------|
| LED2 | Green | Off | Power Off/card or link |
| | | | failure |
|--------+----------+-----------+----------------------------|
| LED2 | Green | Blinking | Data is being received |
|--------+----------+-----------+----------------------------|
| LED2 | Green | On | Data is not being |
| | | | received/link integrity |
| | | | established |
|--------+----------+-----------+----------------------------|
| LED3 | Yellow | Off | Normal operation |
|--------+----------+-----------+----------------------------|
| LED3 | Yellow | On | Collision detected on |
| | | | network |
|--------+----------+-----------+----------------------------|
| LED4 | Orange | Off | Normal operation |
|--------+----------+-----------+----------------------------|
| LED4 | Orange | On | Card is transmitting for |
| | | | an extended time (jabber) |
|------------------------------------------------------------|
| Note:LED1 and LED2 only function when installed on a |
| 10BaseT network. LED2 is also only functional when |
| link integrity is enabled. |
+------------------------------------------------------------+
